Présentation des dispositifs domotiques



  Présentation des solutions domotiques mis en œuvre sur ce site :

            Les sites consacrés à la domotique sur la toile sont de plus en plus nombreux de part l'engouement de ces dernières années pour la maison dite "intelligente". De la porte de garage qui s'ouvre sans sortir de sa voiture, en passant par la fermeture centralisée des volets, stores, etc... bref, les possibilités proposées par les distributeurs ne manquent pas.

     Avec l'engouement de l'internet fixe (Câble, fibre ou ADSL) mais aussi de l'internet mobile (3G et 4G) associé à nos smartphones, les fabricants d'automatismes nous proposent depuis quelques années des Box appelées également Box iDomotique dédiées à la gestion et à la sécurité de notre habitation.     L'ensemble des paramètres de ces Box iDomotique sont contrôlables à distance grâce au réseau Internet.
      Pour ce faire, les fabricants rivalisent d'ingéniosité pour nous facilité la tâche lors de
l'intégration des automatismes au sein de notre habitation. La quasi-totalité d'entre eux utilisent désormais la communication radiofréquence HF évitant ainsi le passage de câbles au sein des différentes pièces de la maison. On peut ainsi équiper sa maison d'automatismes sans déployer des dizaines de mètres de câbles.
      Seul inconvénient majeur et pour la
quasi-totalité des acteurs du secteur de la domotique, le contrôle des actionneurs (volets roulants, stores, etc...) utilise différents protocoles propriétaires de communication difficilement reproductible par tout un chacun et allant à l'encontre de la notion d'interopérabilité.
      Dans ce cas, difficile à tout "bricoleur" éclairé de piloter les actionneurs de son habitation depuis son propre ordinateur ou son Smartphone à partir d'une interface et d'un logiciel fait "maison".
      Afin de combler ce manque, nous vous proposons diverses solutions qui loin d'être super innovantes restent néanmoins parfaitement fonctionnelles. Nous vous laissons juge...

      Ainsi, nous avons réalisés dans un premier temps deux contrôleurs, l'un dédié pour la gestion des actionneurs du fabriquant
SOMFY et pour l'autre, pour l'autre du fabriquant VELUX. Le but étant de piloter simplement ses stores, volets, porte de garage, éclairage extérieur depuis son PC ou de tout autre dispositif autonome tel qu'une carte Arduino par exemple très en vogue en ce moment....
     Pour ce faire, tous les
contrôleurs se laissent piloter par une simple liaison série véhiculant une chaîne de caractères ASCII bien déterminés. Dès qu'une chaîne ASCII est interceptée par un contrôleur, ce dernier effectue la commande voulue : ouvrir le volet, ferme le store, etc... en simulant une pression sur la véritable télécommande du fabriquant en question, ici SOMFY ou VELUX.

     Dans un second temps, nous nous sommes intéressés à la domotique proposée par
une grande enseigne de bricolage. Sous l'appellation , ces derniers proposent une Box iDomotique dédiées à la gestion et à la sécurité de votre habitation sans passage de câble, le tout fonctionnant par radio fréquence en 433MHz et 868MHz. A ce jour, plus de 100 accessoires pilotables par liaison radio fréquence sont disponibles à la vente sur le site internet de l'enseigne et dans ses magasins. De l'interrupteur mural, au détecteur de mouvement, en passant par la prise commandée, les possibilités offertes sont nombreuses. Ces accessoires, selon l'usage auxquels ils sont destinés utilisent deux fréquences pour communiquer à distance. Dans la gamme , les accessoires de sécurité ou nécessitant une communication bidirectionnelle fonctionnent sur la fréquence 868MHz. En revanche, les accessoires pilotant les équipements électriques utilisent eux une fréquence de 433MHz.       C'est ce type d'accessoires et cette fréquence en 433MHz qui nous intéresse plus particulièrement... En effet, des passionnés d'informatiques et d'électroniques sont parvenus à décoder le protocole de communication permettant de piloter uniquement les accessoires électriques fonctionnant avec une fréquence de 433MHz. Ainsi, disposant de toutes les données relatives à ce protocole, la création d'un émetteur piloté par liaison série devenait possible. Vous pouvez retrouver toutes les informations relatives au protocole en 433MHz à partir du lien suivant : [ Reverse Egeneering ].


 Précisons qu'à ce jour, aucun dispositif similaire à cet émetteur n'est proposé par l'enseigne de distribution et c'est l'une des raisons d'être de cet émetteur piloté par liaison série. Le but n'est donc pas de copier un accessoire existant, mais de proposer une autre solution pour piloter les dispositifs en 433MHz depuis un ordinateur ou un autre microcontrôleur.

     Nous avons également doté cette platine
émetteur de commandes supplémentaires permettant de contrôler à distance un récepteur radio fréquence de notre propre conception. Composé de nombreuses sorties, ce récepteur pourra par exemple piloter bons nombres d'actionneurs ne disposant pas de système de commande à distance.

    Enfin et pour terminer ce chapitre Domotique, nous proposerons une
interface Ethernet permettant de piloter à distance l'ensemble des dispositifs cités précédemment depuis un PC ou bien une tablette tactile Android reliée au réseau Internet.



     Voici la fin de ce bref tour d'horizon concernant l'ensemble des dispositifs que nous allons vous présenter dans ce chapitre consacré à la domotique.




Présentation succincte des différents dispositifs :


          Interface PC domotique :

          Cette interface d'une grande simplicité permet de tester le bon fonctionnement des différents contrôleurs depuis un ordinateur PC à partir d'une liaison série. Toutefois, vu que les PC récents sont dépourvus d'embases DB-9 de type RS232, un adaptateur RS232 - USB du commerce fera parfaitement l'affaire.




 Accès direct à la réalisation du

[ Interface PC domotique ]



          Contrôleur Telis 4 Dual SOMFY :

          Composé de deux télécommandes SOMFY Telis 4 RTS, ce coffret permet de piloter jusqu'à 10 actionneurs de la marque SOMFY. Pour ceux désireux de piloter un plus grand nombre d'actionneurs, il est possible de reproduire à l'identique ce contrôleur jusqu'à 4 exemplaires et par conséquent, de piloter jusqu'à 40 actionneurs SOMFY. Le contrôleur est géré via une simple liaison série composée d'une chaîne de caractères ASCII...



  Accès direct à la réalisation du

[ Contrôleur Telis 4 Dual SOMFY ]







      Contrôleur Velux Trio :

          Composé de trois télécommandes VELUX, ce coffret permet de contrôler jusqu'à 3 stores de la marque VELUX. Pour ceux désireux de piloter un plus grand nombre de stores, il est possible de reproduire à l'identique ce contrôleur jusqu'à 4 exemplaires et par conséquent, piloter jusqu'à 12 stores VELUX. Comme pour le boitier précédent, ce contrôleur Velux est géré via une simple liaison série composée d'une chaîne de caractères ASCII...

 Accès direct à la réalisation du

[ Contrôleur VELUX Trio ]

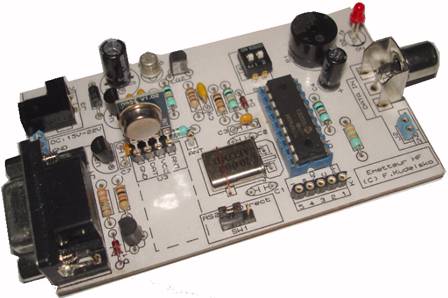

          Emetteur HF - RS232 :

          Cette platine pourvue d'un émetteur radio fréquence miniature à 433MHz permet de piloter le récepteur présenté ci-après à partir de chaînes de caractères ASCII transmises par liaison série.
             De plus, cet émetteur est compatible aussi avec les
récepteurs en 433MHz de la marque . Vous pouvez donc également piloter des prises commandées, un plafonnier et autres récepteurs en 433MHz de ce fabriquant à partir de cet émetteur HF piloté par liaison série...




 Accès direct à la réalisation du

[ Emetteur HF - RS232 ]





          Récepteur HF :

          Piloté par le précédent émetteur HF RS232, ce récepteur radio fréquence dispose de 8 sorties sur relais permettant de piloter en mode ON/OFF différents dispositifs d'éclairage, des actionneurs de volets électriques qui ne disposent pas de système de télécommande à distance, etc...
            Ce récepteur
n'est pas compatible avec les télécommandes vendues dans le commerce. Il  fonctionne uniquement avec l'[ Emetteur HF - RS232 ] et utilise un protocole de communication totalement différent du protocole .

 Accès direct à la réalisation du

[ Récepteur HF ]




          Contrôleur Ethernet :

          Le contrôleur Ethernet permet de piloter à distance l'ensemble des dispositifs domotiques que nous avons présentés précédemment. La commande à distance s'effectue depuis une tablette tactile Android ou bien via un ordinateur PC reliés au réseau Internet via le Wifi ou le réseau 3G/4G.
             De plus, la platine dispose égalemenr de
5 entrées analogiques permettant d'effectuer des mesures sur diverses tensions mais également, de 6 capteurs de température à base de DS18B20.
            Les
codes sources des applications Windows et Android sont librement téléchargeables afin d'être adpatés selon vos besoins...

 Accès direct à la réalisation du

[ Contrôleur Ethernet ]
