Interface PC domotique





   Présentation :

     Afin de
tester depuis votre ordinateur les différents contrôleurs présents sur ce site, nous avons conçu une interface série RS232 (compatible avec un convertisseur USB).
     Une fois l'interface connectée à votre PC, la liaison série véhicule les signaux électriques
+/-12V représentatifs de la chaîne de caractères ASCII à transmettre, au(x) contrôleur(s). Un étage d'adaptation du signal réalisé avec un simple transistor permet de produire un signal dont la tension évolue cette fois-ci entre 0 et 5V. Ce signal série aux niveaux TTL est ensuite décodé pour le(s) contrôleur(s). Notez que nous aurions pu également utiliser un MAX232 pour réaliser cette interface.
      Nos PC d'aujourd'hui étant pour la plupart dépourvus de prise RS232 de type DB-9, nous auvons eu recours à un
convertisseur du commerce RS232 vers USB pour interconnecter l'interface au PC.



 Exemple de convertisseur USB-RS232
du commerce.

     Afin de répondre au plus grand nombre de connectiques, nous avons placé sur le circuit imprimé plusieurs types de connecteurs. Des RCA et des picots tulipes pour les données séries sortantes au format TTL, une embase d'alimentation générale standart en +12V pour y connecter un adaptateur secteur, un bornier deux plots pour alimenter les contrôleurs, etc...
     Enfin, une led indique la présence de la tension d'alimentation.

     Ce montage n'appelle guère d'autres commentaires au vu de la simplicité extrème de son schéma téléchargeable un peu plus bas.




   Nomenclature de l'interface :

Résistances 1/4W - 5% :
470 : R3
10k : R2
33k : R1



Condensateurs plastiques LCC :
100nF : C1, C2



Diodes :
D2 : 1N4007.
D1 : 1N4148
D3 : led rouge ON de 3mm de diamètre.


Circuits intégrés :

78L05 : U1.

Transistors :
XBC547B : Q1 (NPN)


Divers :
J9, J3, J7, J6 : 8 picots tulipes afin de constituer les 4 connecteurs.
J2, J8 : Embases RCA.
J1 : Embase coudée DB-9 femelle.
J5 : Bornier 2 plots à vis.
J4:
:1 embase d'alimentation type SC215.
Circuit imprimé simple face : 64 x 68.


Téléchargez la nomenclature de l'interface :   8 ko

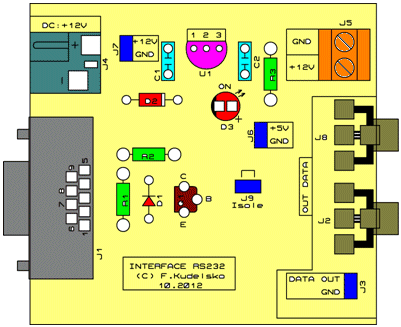

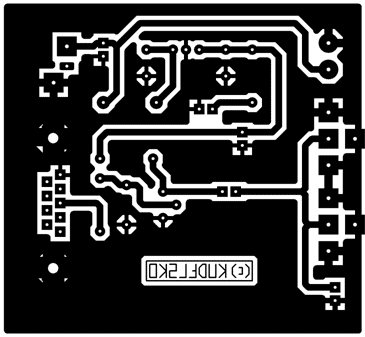

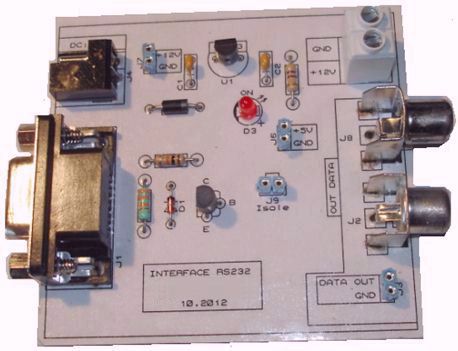

     Aspect de l'implantation et du typon :


   Téléchargement des schémas, implantations et typons au format PDF :

            Schéma de principe :   30 ko
            Implantation :   12 ko

           Cuivre :   45 ko

            Cuivre au format GIF (600 DPI) :   144 ko


Veuillez consulter la rubrique [ Imprimer les typons ] pour le paramétrage d'Adobe Acrobat Reader 6.x pour une impression à l'échelle 1:1.
