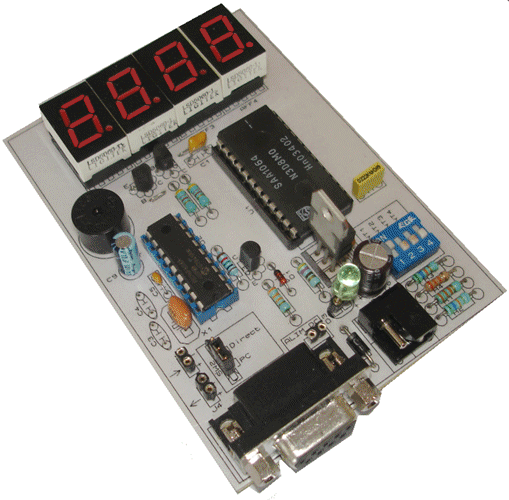

Aspect de l'interface afficheurs 7 seg.

Projet présenté en Juin 2009

Cette interface permet de piloter indépendamment de 1 à 16 afficheurs 7 segments à leds
à partir d'une seule liaison série RS232 conventionnelle.

Vous pouvez afficher des chiffres, lettres, symboles
ou piloter les différents segments séparément.

Une gestion des points ainsi que le clignotement des afficheurs est prise en charge.

Autonome, l'interface peut être pilotée directement par la liaison série d'un PC
ou bien encore à partir d'un microcontrôleur.

Cette réalisation emploie un microcontrôleur PIC16F628A
