Présentation de l'interface afficheurs.




  Présentation de l'interface afficheur 7 segments - RS232 :

    Les afficheurs à leds 7 segments sont très répondus chez nos distributeurs depuis de nombreuses années et ils se déclinent en différentes couleurs, rouge, jaune, vert et également bleu. De part leur source lumineuse interne, chacun des segments composants l'afficheur offrent une visibilité accrue en plein jour comme en pleine nuit que n'ont pas leurs cousins LCD (même rétro-éclairés).

     Les afficheurs 7 segments à leds sont assez simples à mettre en œuvre car ils ne nécessitent pas une structure à base de microcontrôleur pour les piloter. En effet, une panoplie de compteurs, décodeurs, etc...  existent sur le marché en technologie TTL ou CMOS permettant une gestion assez simple de ceux-ci.
     Toutefois, lorsque le nombre d'afficheurs à gérer est élevé, plusieurs difficultés apparaissent : routage du circuit imprimé bien plus complexe, très grands nombres de circuits CMOS ou TTL et une alimentation en conséquence sera à prévoir (20mA environ pour chaque segments !).

     Grâce à cette interface série, vous pouvez piloter facilement de
1 à 16 afficheurs 7 segments à partir d'une simple liaison série.  Les afficheurs étant multiplexés, le courant absorbé global reste bien en deçà d'une configuration équivalente à base de nombreux circuits logiques TTL ou CMOS.
     La
liaison série de l'interface peut provenir aussi bien d'un microcontrôleur programmé par vos soins, ou bien d'un PC (utilisation d'un convertisseur USB - RS232 pour les PC dépourvus de liaison série RS232).

     De plus, là où les décodeurs TTL ou CMOS sont limités à un affichage numérique (0 à 9) parfois hexadécimal (A à F), l'interface RS232 proposée ici dispose d'une table de
52 caractères permettant d'afficher :

              des valeurs décimales (0à 9);

 des valeurs
hexadécimales (A à F);

certaines lettres de
l'alphabet;

des
symboles;

des
segments de votre choix.


      Il est possible également de gérer séparément l'affichage des
points sur les différents digits et d'activer le clignotement des afficheurs automatiquement et indépendamment des caractères à afficher.

     Enfin, vous pouvez gérer
l'intensité lumineuse des afficheurs via la liaison série. Par défaut, l'intensité lumineuse est maximale à la mise sous tension.

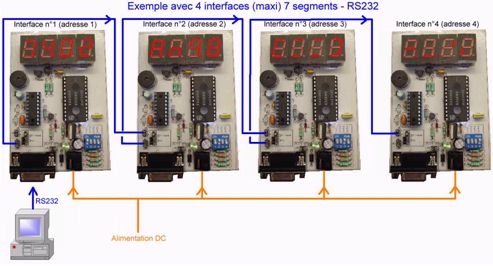

     Disposant d'un adressage par DIP, vous pouvez avec l'aide d'un PC piloter 1, 2, 3 ou 4 interfaces au moyen de la même liaison série en les chaînant comme ci-dessous :


Cliquez sur l'image pour l'agrandir



    Comme précédemment, vous pouvez chaîner 1, 2, 3 ou 4 interfaces et piloter l'ensemble à partir d'un microcontrôleur programmé par vos soins (Motorola, PIC, PIC Basic, etc...) comme ci-dessous :




Principales caractéristiques de l'interface afficheurs LED 7 segments :

         Tension d'alimentation : entre +8V (min) et +22V (max) DC continue non régulée.
         Courant absorbé maximum par l'interface (affichage de "8888" et points compris) :
370mA
         Communication RS232 :
9600 bauds, 8 bits, sans parité,  1 bit de stop.

Délais de réaction moyen de l'interface à un ordre émis sur la liaison RS232 : 10ms.




Présentation de l'interface :

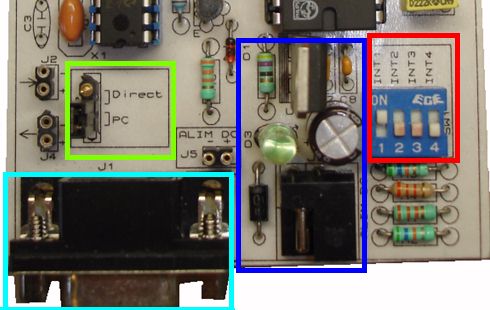

        Partie inférieure du circuit imprimé :

Encadré en bleu :

section alimentation, filtrage et régulation.

Encadré en rouge :

le dip switch permettant de définir le numéro de l'interface, de 1 à 4.

Encadré en vert :

sélection de la source RS232 : embase J1 (PC) ou connecteur J2 (µc).

Encadré en bleu clair :

embase J1 pour une liaison de l'interface à un PC.

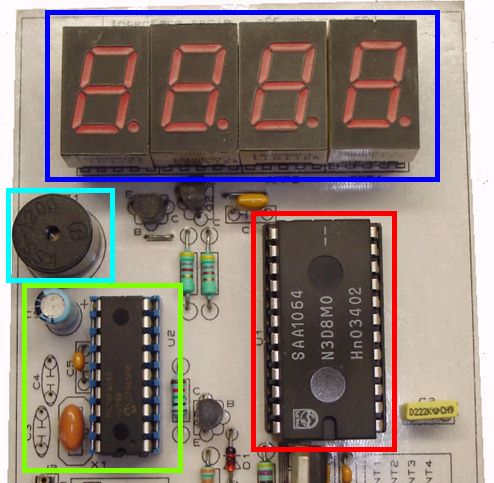

        Partie supérieure du circuit imprimé :



Encadré en bleu :

4 afficheurs 7 segments à ANODES communes.

Encadré en rouge :

circuit intégré spécialisé pour la gestion des afficheurs par multiplexage.

Encadré en vert :

microcontrôleur 16F628A.

Encadré en bleu clair :

buzzer (optionnel) émettant un bip lorsqu'une commande série est reçue.
