  Domotique sur mesure :

      Malgré les multiples standards de domotique existant, aucun d'entre eux n'est parvenu à s'imposer radicalement. Les fonctions promises par les fabricants ne sont pas toujours réalisables ou ne le sont qu'au prix d'un effort financier considérable.
      Ainsi, la technologie mise en oeuvre ici n'a pas la prétention ni la vocation d'être universelle, mais elle permet à l'amateur éclairé d'intégrer chez lui divers automatismes. Pour ce faire, il réalisera plusieurs éléments simples qu'il pourra reproduire autant de fois que nécessaire sur l'ensemble des pièces de son domicile avec une gestion centralisée ou déportée en plusieurs lieux...

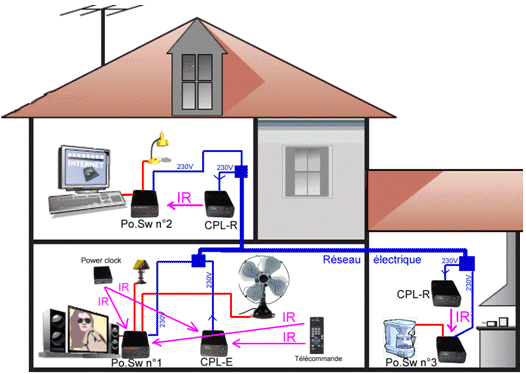

       Dans la figure ci-dessus, nous avons choisi le salon comme centre de contrôle de la plupart des dispositifs électriques au sein de la maison.

          Comme vous pouvez le voir, plusieurs Power Switch (Po Sw)  permettent de mettre hors et sous tension différents appareils dans la plupart des pièces de l'habitation. Comme par exemple, TV, lampe, ventilateur du salon, cafetière dans la cuisine, PC et lampe dans la chambre.

         Les boitiers CPL-R (CPL-Récepteur)  et le CPL-E (CPL - Emetteur) sont des relais infrarouge permettant de diffuser depuis le salon les ordres de la télécommande IR dans les différentes pièces de la maison et piloter ainsi, les différents Power Switch. Les signaux sont transmis par courant porteur (CPL) d'un boitier CPL-E vers d'autres boitiers CPL-R.

         Enfin, ayant le même rôle que la télécommande IR, le Power Clock délivre un signal infrarouge comme celui de la télécommande IR mais de façon autonome à partir d'une programmation effectuée à l'avance. Le Power Clock pourra ainsi allumer, éteindre divers appareils sans que vous soyez présent chez vous.

        Ci-après un bref aperçu de ces différents boitiers dont vous retrouverez tous les détails techniques en cliquant sur les liens ci-après.

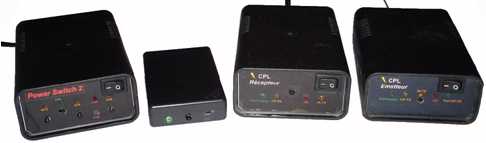

  Présentation succincte des différents boitiers :


          Le Power Switch :

          Ce boitier permet d'actionner ou d'arrêter séparément jusqu'à 3 dispositifs électriques reliés au secteur. Il peut-être piloter par une télécommande infrarouge ou bien encore par le boitier CPL-R.

 Accès direct à la réalisation du

[ Power Switch ]

          Le CPL émetteur (CPL-E) :

          Composé d'un capteur infrarouge en façade, il décode le signal de la télécommande Sony (ou bien encore du Power Clock)  et diffuse le signal au sein de l'installation électrique de la maison par la technologie des courants porteurs en ligne CPL.

         Le nombre de boitiers CPL-E n'est pas limité au sein d'une même installation électrique. Vous pouvez placer autant de CPL-E que vous souhaitez dans votre habitation et définir ainsi plusieurs centres de contrôle au sein de votre maison.

           Pour un fonctionnement optimal, il est souhaitable de ne pas brancher sur la même prise que l'émetteur CPL d'autres appareils électriques qui pourraient le perturber. Il faut éviter les moteurs à courant alternatif, les néons et autres alimentations à découpage. Si vous ne pouvez pas faire autrement, il faudra ajouter à ces appareils générant des parasites un filtre secteur. En revanche, le CPL émetteur doit toujours être branché en direct sur la prise d'alimentation secteur et jamais derrière un filtre secteur.

  Accès direct à la réalisation du

[ CPL Emetteur ]

          Le CPL récepteur (CPL-R) :

          Son rôle est l'inverse du boitier précédent. Il reçoit les signaux en provenance du CPL-E  par courant porteur et les retransforment en un signal infrarouge grâce à la led IR présente sur sa façade.              Ce système de relais IR par liaison CPL permet de transférer les signaux infrarouges d'une pièce à une autre sans nécessité d'ajouter une liaison filaire supplémentaire pour transmettre ces données.
             Comme le précédent boitier, vous pouvez réaliser autant de boîtier récepteur que nécessaire pour diffuser les signaux infrarouges au sein des différentes pièces de votre domicile.

           Pour un fonctionnement optimal, il est souhaitable de ne pas brancher sur la même prise que l'émetteur CPL d'autres appareils électriques qui pourraient le perturber. Il faut éviter les moteurs à courant alternatif, les néons et autres alimentations à découpage. Si vous ne pouvez pas faire autrement, il faudra ajouter à ces appareils générant des parasites un filtre secteur. En revanche, le CPL émetteur doit toujours être branché en direct sur la prise d'alimentation secteur et jamais derrière un filtre secteur.

 Accès direct à la réalisation du

[ CPL Récepteur ]

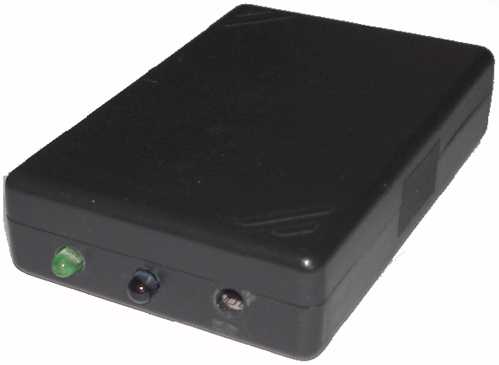

          Le Power Clock USB :

          Ce petit boitier intègre un dispositif de contrôle horaire pilotable et programmable depuis un PC par communication USB.
             Autonome et disposant de sa propre horloge interne, il fonctionne également sans PC générant les codes infrarouges comme le ferait l'utilisateur avec sa télécommande à une heure et jour bien précis.

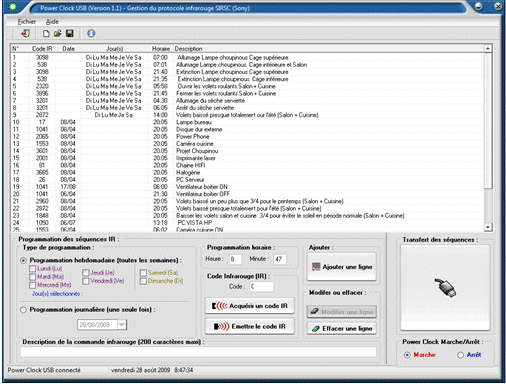

           Un logiciel vous permet de programmer différentes commandes en vu de piloter l'ensemble de votre installation domotique de votre maison.

 Accès direct à la réalisation du

[ Power Clock ]
