Alimentation


Trois articles tirés de la revue Electronique Pratique Avril 1987. Auteur : C. Pichon
.

Sommaire :
Transformateurs toriques
Avant propos :
Technologie et performances :
Construction et sécurité :
Montage :
Protection :

Transformateurs - Redressement - Filtrage
Avant propos :
Repérage :
Choix du transformateur :
Redressement :
Choix du redresseur :
Filtrage :
Calcul du condensateur réservoir :
Choix de la tension de service U du condensateur réservoir :

La stabilisation
Stabilisateur shunt avec zéner :
Régulateur de tension fixe :
Le LM 317 :
Calcul d'une alimentation stabilisée et régulée :


Transformateurs toriques




Avant propos :

   Par construction, le transformateur torique ILP est proche de la définition théorique idéale. De ce fait, les performances sont excellentes : dimensions et poids réduits (près de la moitié d'un transformateur conventionnel), bruit et champ de fuites magnétiques très faibles.
   Ces excellentes caractéristiques font de ce type de transformateur le composant idéal pour les alimentations et équipements compacts. Les techniques de production permettent aujourd'hui de réaliser ces transformateurs toriques à des prix équivalents, voire meilleurs, que les transformateurs conventionnels.




 Technologie et performances :

   Le noyau est un ruban spiralé de tôle au silicium à grains orientés. Il n'y a pas d'entrefer, pas de tôles libres pour produire du ronflement.

        Les pertes fer sont très faibles (valeur typique 1,1 W/kg) : le courant magnétisant et donc l'échauffement sont réduits.
        La densité de flux est plus élevée parce que le flux magnétique est orienté dans la direction de la tôle spiralée à grains orientés, d'où une considérable réduction du poids et du volume du noyau.
        Tous les enroulements sont répartis de façon symétrique sur la totalité du noyau, les longueurs de fil en sont plus courtes.
       Une meilleure densité de courant dans les enroulements est permise, car ils utilisent la totalité du noyau comme surface d'échange thermique.
       L'économie de matériaux participe à la compétitivité du produit.




Construction et sécurité :

   Chaque transformateur subit un test d'isolement primaire/secondaire à 4 000 V AC. Cet isolement est réalisé par une triple couche d'un ruban polyester et les chemins de fuite aux points de sorties sont conformes à la CEI 65.

       L'isolement des secondaires est supérieur à 500 V AC.

       Toutes les tensions sont définies à pleine charge. Le taux de régulation permet de calculer les tensions à vide. La tolérance de bobinage est de ± 5 % conformément aux normes BS 3535 et CEE 15.

       L'accroissement de température à pleine charge en régime permanent peut atteindre 65° au-dessus de l'ambiante, la température du transformateur ne devant pas dépasser 105° (maximum admissible par les isolants PVC).

       Sur les transformateurs standards, les enroulements secondaires symétriques peuvent être connectés en série ou en parallèle, en vue de doubler la tension ou le courant suivant le cas.

       Les sorties ont une longueur de 20 cm isolées PVC, dénudées sur 1 cm environ.




Montage :

   Le transformateur, isolé entre deux rondelles de Néoprène, est fixé directement au châssis par une seule vis centrale s'appuyant sur une coupelle en acier. On veillera à ne pas relier les deux extrémités de la vis centrale au châssis pour éviter un court-circuit magnétique. Tous les accessoires sont livrés avec le transformateur.



Protection :

   Le courant d'appel à la mise sous tension est normalement plus élevé qu'avec les transformateurs conventionnels. Il est donc recommandé de monter un fusible secteur. Ce fusible sera un modèle « temporisé » ou « thermique ».






Transformateurs - Redressement - Filtrage



Avant propos :

   Plus de 90% des alimentations en électronique utilisent des transformateurs. Nous allons donner quelques notions très simples ainsi que deux astuces pour que vous puissiez vous débrouiller avec un transformateur ne portant pas d'indications ou étant de provenance douteuse.

   Nous allons raisonner tout au long de cet article avec un transformateur abaisseur tel que : 220 V/xV avec x inférieur à 220 V.

        La formule de Boucherot, en physique, nous donne la valeur de la tension d'un enroulement

U = 4,44 . Bmax . N . S . F

avec :

     F : fréquence du réseau

    S : section du circuit magnétique du transformateur

    N : nombre de spires de l'enroulement considéré

    Bmax : valeur maxi de l'induction, mais comme F, S et Bmax sont constantes pour un même transformateur, on aura alors :

Ul = K . n1 et U2=K . n2
avec K = 4,44 . Bmax . S . F

    On en déduit que le nombre de spires sera proportionnel à la tension. C'est pourquoi dans un transformateur abaisseur, le primaire comporte plus de spires que le secondaire.

        Certaines personne, a priori, pensent que l'enroulement comportant le conducteur de la plus forte section est le primaire. Ce qui amène parfois à des expériences fâcheuses pour les fusibles et le transformateur.

      En effet, pour le transformateur, on a la relation suivante :

S = Ul . Il - U2.12.

    Ayant U1 > 12, on en déduit que le courant secondaire sera plus important qu'au primaire.

    Sachant de plus que la section d'un conducteur électrique est proportionnelle à l'intensité qui le traverse, ceci explique pourquoi la section la plus importante est celle du conducteur de l'enroulement secondaire.



Repérage :

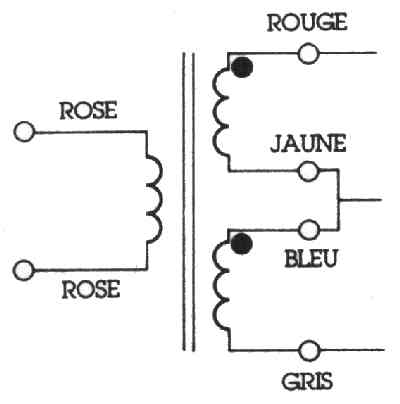

    Nous allons maintenant vous donner deux astuces permettant de repérer le primaire du secondaire.

        Avec un ohmmètre :

   Ce qui a été dit précédemment sur le nombre de spires ne pourra vous servir si les enroulements ne sont pas visibles ou accessibles. Cependant, sachant, d'après ce qui a été vu, que le primaire comporte plus de spires et a une section de conducteur plus faible, il aura donc une résistance plus élevée.

   On peut donner, pour avoir un ordre d'idée, l'exemple d'un transformateur 220 V/24 V - 25 VA, avec une résistance relevée à l'ohmmètre de 97 Ώ au primaire et 1,4 Ώ pour le secondaire.

        Avec une ampoule :

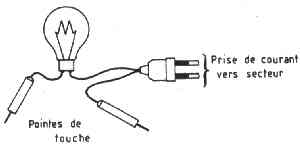

   Il faut réaliser le schéma ci dessous en fil volant en isolant obligatoirement toutes les parties conductrices, car celles-ci sont évidemment reliées au réseau.


    On n'oubliera pas non plus que l'on a du 220 V au bout des pointes de touches !  On utilisera une ampoule de 60 à 80 W.  En sondant chacun des enroulements, on pourra faire les déductions suivantes :

           si le transformateur ronfle et que la lampé est éteinte : l'enroulement sondé est le primaire;
           si le transformateur ne ronfle pas il n'y a pas contact électrique entre les deux points ;
           si l'ampoule s'allume fortement, l'enroulement sondé est un enroulement basse tension ;
           si l'ampoule s'allume à moitié, l'enroulement sondé est un enroulement 110 V.



Choix du transformateur :

  Il sera effectué en fonction de trois critères principaux :
       La tension au primaire : elle devra être égale à celle du réseau électrique sur lequel on se connecte (220 V dans la plus grande partie de la France).
       La tension disponible en sortie, au secondaire : comme nous le verrons plus loin, le filtrage et la régulation s'effectuent en relation avec la tension maximale, c'est-à-dire la tension de crête.
         Dans les deux cas de redresseurs qui seront étudiés tout de suite après, on aura :

       Le courant absorbé par le montage : en faisant une approximation, on aura : I = S/V. On s'arrangera pour ne pas travailler à la limite en prenant S un peu supérieur.



Redressement :

    Contrairement aux électrotechniciens, on utilise principalement deux types de montages redresseurs.

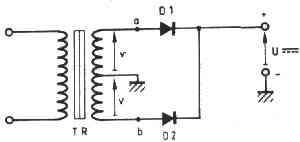

       Le montage va et vient ou parallèle (P2) :


   Il a l'avantage de n'utiliser que deux diodes. On doit cependant disposer d'un transformateur à point milieu, mais il est plus efficace pour les redressements de faibles tensions (chute de tension des diodes moins importantes).

  Chacun des diodes conduisant une alternance sur deux, elles supportent en tension inverse :

       Le montage en pont de Graetz ou parallèle double (PD2)  :


    C'est de loin le plus utilisé. Il comporte quatre diodes, mais permet de travailler avec un transformateur comprenant un seul enroulement secondaire. De plus, on trouve dans le commerce, facilement et pour pas cher, des ponts moulés tout faits.
    Sur chaque alternance, les diodes conduiront cette fois-ci par deux, en diagonale. Elles supporteront en tension inverse :




Choix du redresseur :

   Il dépendra de deux critères :
             La tension inverse appliquée aux diodes, fonction du type de montage et de la tension délivrée par le transformateur.
             Le courant traversant la diode, dépendant principalement de la charge appliquée en aval.



Filtrage :

   Comme on peut le voir sur l'oscillogramme 2 de la figure ci-dessus, la tension en sortie d'un montage redresseur n'est pas continue. On a en fait un signal de fréquence 100 Hz ayant la seule particularité d'être toujours positif ou nul (100 fois par seconde). Les circuits intégrés et autres composants n'apprécieront pas du tout ceci.

   Il va donc falloir filtrer ce signal. On utilisera pour ce faire un composant passif  bien connu : le condensateur.

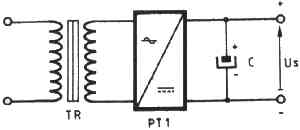

   D'après le montage de la figure ci-dessous, on relève l'oscillogramme 3 de la figure ci-dessus :

    Le fonctionnement est simple : lorsque la tension en sortie du pont augmente, le condensateur se charge et emmagasine de l'énergie. Lorsque la tension diminue, il la restitue. C'est pourquoi on fait souvent appel à la notion de condensateur-réservoir

   En fait, la valeur de la capacité dépendra du courant absorbé et du ΔV.



Calcul du condensateur réservoir :

On a, pour une capacité, la relation suivante :

Q = C . U , d'où :

    Ayant une variation ΔU, on aura :

   Sachant que Q, la charge, est aussi le produit du courant absorbé par le temps t de décharge, on aura :

   Etant donné que la décharge dure quasiment pendant toute la période, soit environ 10 ms (0,01 seconde), on aura :

   Dans cette relation, le ΔU est donné en volts, le courant I en ampères et la capacité C en farads.

Exemple :

   Si l'on désire un ΔU maxi de 0,5 V avec un courant moyen de 110 mA, on aura :




Choix de la tension de service U du condensateur réservoir :

   On prendra toujours U > Umax redressée en sortie du pont, soit :

  (avec v = tension en sortie de l'enroulement secondaire du transformateur).






La stabilisation

    Nous allons maintenant étudier différentes manières de stabiliser une tension.



Stabilisateur shunt avec zéner :

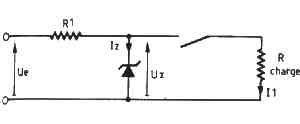

    Un des fréquents réflexes que l'on a, lorsque l'on désire faire la stabilisation d'une tension non variable, est d'utiliser un régulateur type 78XX ou 79XX. C'est en fait du gâchis si la puissance à fournir est assez faible. Il existe cependant un moyen plus économique et tout aussi simple, la Zener.

  Exemple :  On veut débiter 40 mA sous 12 V. On prendra une Zener de référence BZX-C85-12 de caractéristiques U=12V, P=1,3W. La tension d'entrée sera Ue = 16V.

   Ainsi on aura :

   On choisira arbitrairement un courant de polarisation de la zéner minimale de l'ordre de Iz = 5mA.

   Soit :

   La puissance dissipée dans la résistance R1 sera :

   On prendra : R1 = 82Ώ, 1/4 W



Régulateur de tension fixe :

   Ces petites bêtes à trois pattes permettent de disposer d'une tension régulée à + ou - 5 % sous 1 A (en boîtier TO3), ceci en positif ou en négatif.

   Elles disposent de nombreux avantages :

Limitation interne du courant de sortie, évitant la destruction par court-circuit.

Limitation en fonction de la température du circuit en cas par exemple de mauvais refroidissement.

Facilité d'emploi simplifiée à l'extrême.

  Il faudra simplement prévoir en entrée une tension Uo tel que :

Uo supérieur ou égal à U régulateur + 2 à 3 V

        en ne dépassant pas 35 V, pour U régulateur < 18 V,
   ou en ne dépassant pas 40V, pour U régulateur > 20V.

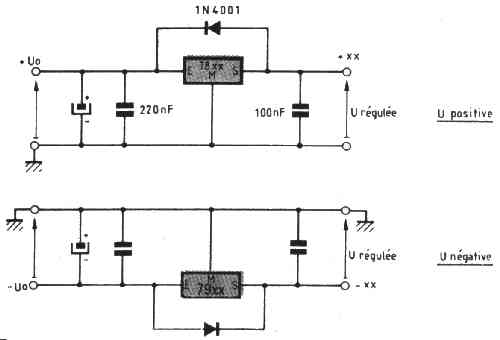

  Les schémas de branchement sont donnés ci-dessous :

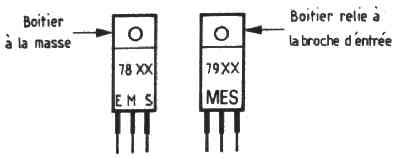

   Les schémas des brochages est donnée ci-dessous :



    La diode branchée en parallèle inverse sur les régulateurs permet la décharge des condensateurs à l'arrêt, sans passer par les circuits internes des CI, qui pourraient être endommagés sans cela.
   Il est à noter qu'il est facilement possible d'obtenir une tension d'alimentation non normalisée, avec un régulateur existant déjà.



Exemple :

    On désire obtenir une tension de sortie de 10 V régulée :

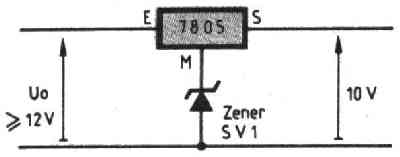

    On prendra alors un 7805 (régulateur positif 5V) et l'on dopera la connexion de masse avec une zéner de
5,1V / 0,5 W, suivant la figure ci-dessous.






Le LM 317 :

   C'est un circuit intégré régulateur de tension positif ajustable de 1,2 V à 37 V avec un courant maximum de 1,5 A. Il est extrêmement simple à utiliser et dispose aussi de sécurités internes le rendant sûr :
      limitation de courant,
      limitation inter.le en fonction de la température,
      contrôle de la courbe de dissipation du CI.

    Il faudra simplement respecter la tension différentielle (entre l'entrée et la sortie) qui devra être comprise entre 3 V mini et 40 V maxi.

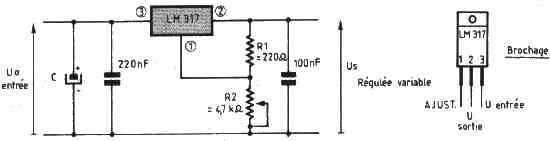

    Le brochage et le schéma de montage sont donnés dans la figure ci-dessous :

   La tension de sortie sera donné par la relation :

   avec Vref comprise entre 1,2V et 1,3V. On prendra Vref typique =1,25V.



Exemple :

   En prenant R1=220 ohms et R2=4,7kohms, Vs pourra varier entre 1,25V et 28V pour U entrée comprise entre 31 et 41V.

   Il est à noter que le LM337 est identique au LM317 mais fournit une tension négative.


    Calcul d'une alimentation stabilisée et régulée :

  Nous allons réaliser une alimentation symétrique + 12 V -12 V / 1 A (1 ampère sur chaque sorties).

    Pour le choix de la tension des enroulements secondaires du transformateur, il faudra tenir compte:
             de la variation de tension du réseau 220 V à + ou - 10 %,
             de la chute de tension des diodes,
             de la valeur de la tension à stabiliser.

  On aura d'autre part un courant de 1 A par enroulement. Si l'on choisit un transformateur 220 V - 2 x 15 V, il faudra effectuer le calcul suivant :

  auquel on doit retrancher :
           -10% = - 2,1 V
           -chute de tension des diodes = -1,2 V

   Soit :     correspondant au cas le plus défavorable.

   Pour le calcul de la capacité de filtrage, on prendra :

ΔU = [ 17,9 V – ( U rιgulateur + 2V ) ]  avec U rιgulateur = 12V

soit ΔU=3,9 V

   Donc :

    On choisira :

         C = 3300uF / 25V en valeur normalisée.

   La tension de service du condensateur sera de 25 V minimum (15 fois racine de 2 = 21, 2V donc on choisit une tension de service normalisée de 25V), le pont redresseur (PT1 et 2) sera un 50V / 1 A, le transformateur sera un 220 V, 2 x 15 V, 30 VA minimum

    Note : les deux enroulements du secondaire du transformateur doivent produirent chacun 1 A. Soit 2 A au total pour deux sorties. La puissance du transformateur sera donc : 15V .  2A = 30VA au minimum.

  Nous venons de voir qu'il était relativement simple de calculer et de construire une alimentation. Cet article est bien loin d'être exhaustif. Nous n'avons fait que de donner quelques exemples. Il existe en effet d'autres circuits intégrés très intéressants comme le uA723 et le L200.



Trois articles tirés de la revue Electronique Pratique Avril 1987. Auteur : C. Pichon.
























Copyright © 2000 - 2016. F.KUDELSKO. Tous droits réservés.
Reproduction interdite sans autorisation.
