Soft
présenté en Juin 2002
Présentation :
Je
vous propose un petit outil d'aide à
la détermination rapide des éléments
contribuant à l'affaiblissement
des signaux HF issus
d'une antenne, d'un générateur
HF, etc...
Pour
les hautes fréquences, cet
affaiblissement s'effectue au moyen d'atténuateurs
passifs dont l'aspect rappelle une structure
en T
ou bien en PI.
Atténuateur
en T :
Structure
d'un atténuateur en T :
Equations
permettant la détermination des résistances
d'un atténuateur en T :
Avec
N représentant
le facteur d'atténuation linéaire.
Atténuateur
en PI :
Structure
d'un atténuateur en PI :
Equations
permettant la détermination des résistances
d'un atténuateur en PI:
Avec
N
représentant le facteur d'atténuation
linéaire.
Le logiciel :
Systèmes
d'exploitations compatibles :
Je
certifie avoir testé cette application sous Windows
98 SE, 2000 et XP Pro. En
revanche, je n'ai pas pu tester cette application
sous Windows NT,
Me,
XP,
Vista et Seven.
Téléchargement
du logiciel "Atténuateurs HF"
:
Téléchargement
de l'exécutable "SETUP.EXE" :
527 ko
AVIS
: Le programme source ne sera pas diffusé.
Installation
du logiciel :
L'installation
du logiciel est extrêmement simplifiée grâce
à l'utilisation d'un SETUP WIZARD. Laissez-vous
guider au fil des pages...
Après
installation, vous
trouverez un raccourci dans
le menu démarrer...

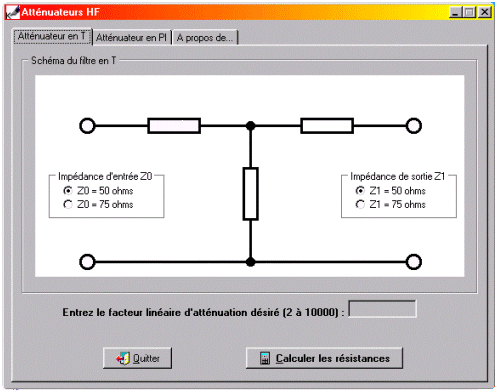

Aspect du logiciel :
Ce
soft est fournit avec un fichier d'aide
accessible au moyen de la touche
F1
du clavier. Cette aide regroupe entre autres les éléments
suivants : Exemples
de filtres en T et en PI; La
correspondance entre le facteur d'atténuation
linéaire et l'atténuation
en dB; Un
cas concret de détermination des
résistances R1, R2 et R3; La
méthodologie à employer pour
réaliser l'atténuateur sur
circuit imprimé.
Conformément
aux indications du fichier d'aide joint
au logiciel,
vous trouverez ci-dessous le typon au format
PDF et GIF permettant la réalisation
des filtres T et PI.
Les typons des filtres en T et PI :
-
Typon au format Adobe Acrobat Reader des
filtres T et PI échelle 1:1 : 42,8 ko
-
Typon des filtres T et PI au format GIF 600 DPI
: ZIP
- 7,57
ko
|
