Logiciel de calcul pour adaptation

Soft présenté en Septembre 2002


  Présentation :


    Je vous propose un petit outil d'aide à la détermination rapide des éléments résistifs contribuant à l'adaptation de deux impédances non égales entre elles.
    On considère
Z0 comme étant l'impédance d'entrée et Z1 l'impédance de sortie avec dans tous les cas, Z0 strictement supérieur à Z1.

      Allure de la structure d'adaptation à éléments résistifs :



      Equations permettant la détermination des résistances R1 et R2 en fonction de Z0 et Z1:

    En considérant Z0 l'impédance d'entrée et Z1 l'impédance de sortie, les éléments résistifs R1 et R2 peuvent être calculés à partir des deux relations suivantes :




    L'atténuation A résultante de ce quadripôle en décibels se calcule à partir de l'équation suivante :


  Le logiciel :

         Systèmes d'exploitations compatibles :

    Je certifie avoir testé cette application sous Windows XP Pro. Le soft fonctionne aussi sous NT4 (merci à Cédric).
    En revanche, je n'ai pas pu tester cette application sous
Windows 98, Me, 2000, XP, Vista et Seven.

         Téléchargement du logiciel "Calcul adaptation" :

 Téléchargement de l'exécutable "SETUP.EXE" : disquette.gif (14223 octets)  508 ko

AVIS : Le programme source ne sera pas diffusé.




         Installation du logiciel :

    L'installation du logiciel est extrêmement simplifiée grâce à l'utilisation d'un SETUP WIZARD.     Laissez-vous guider au fil des pages...

   Après installation, vous trouverez un raccourci dans le menu démarrer...



  Aspect du logiciel :



  Exemple d'application :

    Dans la recopie d'écran précédente, nous avons choisi les paramètres suivants :
             Impédance d'entrée
Z0 = 200 ohms.
             Impédance de sortie
Z1 = 75 ohms.

    Après calcul nous obtenons les deux résistances permettant de réaliser le réseau d'adaptation d'impédance tel que :
             Valeur de la résistance
R1 = 158 ohms.
             Valeur de la résistance
R2 = 95 ohms.

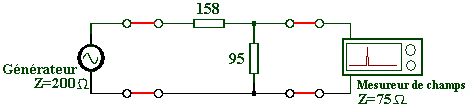

    On pourra par exemple utiliser cette structure pour relier un générateur sinusoïdal HF possédant une impédance de sortie de 200 ohms et un mesureur de champs ayant une impédance d'entrée de 75 ohms tel que :

   Les pertes introduites par le quadripôle seront dans le cas présent de : 9,32 dB.
