Application: Thermomètre pour PC

Application présentée en Avril 2002

  Introduction :

     En guise d'application, je vous propose de transformer l'interface CAN 12 bits - RS232 en thermomètre digital. Aucun calibrage, ni réglage ne sera nécessaire...
      Un petit
soft sous Windows permet de visualiser la température mesurée sur trois digits.

Caractéristiques du capteur de température :

       J'ai eu recours au plus courant des capteurs de température disponibles sur le marché, à savoir le LM35 DZ. Voici ci-après les principales caractéristiques de ce capteur.

Caractéristiques principales :
Plage de la tension d'alimentation 0,2 Volt à 35 Volts
Sensibilité 10 mV / °C
Précision +/- 0,5°C (à 25°C)
Type de boîtier TO 92

Brochage du capteur :
Broches Désignation
1 Alimentation du capteur
2 Sortie du potentiel proportionnel à la température
3 Masse du capteur



Caractéristiques du thermomètre digital :

    Grâce aux remarquables caractéristiques du convertisseur analogique - numérique 12 bits MAX187, nous pouvons atteindre les performances suivantes avec seulement 3 composants supplémentaires :

Plage de mesure pleine échelle : +1,0°C à +99,9°C

Résolution de l'affichage : 0,1°C



  Le module thermomètre :

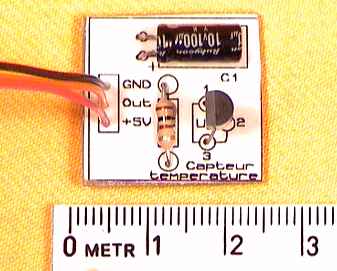

     Aspect du module thermomètre :

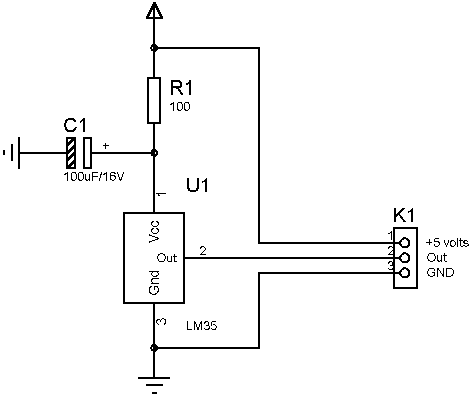

     Schéma structurel du module thermomètre :

   Comme vous pouvez le constater, ce module brille par sa simplicité !

     Nomenclature du module thermomètre :

Résistance 1/4 W - 5% :
100 : R1

Condensateur chimique :
100µ
F / 16V : C1

Circuit intégré :
LM35 DZ
: U1


     Implantation et typon du module thermomètre :

 - Implantation au format Adobe Acrobat de la carte échelle 1:1 : disquette.gif (14223 octets)    6,15 ko

 - Typon au format Adobe Acrobat Reader de la carte échelle 1:1 : disquette.gif (14223 octets)    24,4 ko

 - Typon de la carte au format GIF 600 DPI : disquette.gif (14223 octets)  ZIP - 5,06 ko


Veuillez consulter la rubrique [ Imprimer les typons ] pour le paramétrage d'Adobe Acrobat Reader 5.x pour une impression à l'échelle 1:1.



  Interconnexion entre l'interface CAN 12 bits et le module thermomètre :

       Avant d'interconnecter les deux cartes, vous devez configurer correctement l'interface CAN 12 bits en suivant la procédure ci-après...



       Configuration de l'interface CAN 12 bits RS232 pour l'application thermomètre.

      L'interface CAN 12 bits RS232 doit respecter les configurations suivantes :

          Programmation du PIC16F84A :

        Vous devez programmer votre PIC16F84A avec le soft gérant la liaison série d'un ordinateur PC.
        Pour télécharger le soft du PIC, consultez la page
[
Utilisation ].


          Positionnement des états logiques de l'interface CAN 12 bits :

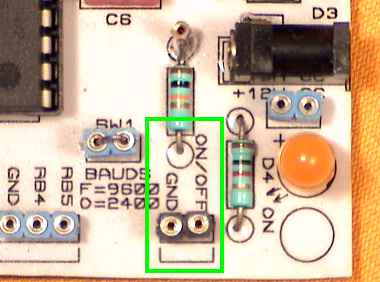

              ON/ OFF :

        Pour un fonctionnement continue de l'acquisition analogique - numérique, vous devez positionner le picot ON/OFF au +5V.
      Toutefois, lorsque j'ai routé la carte interface, j'ai omis d'ajouter des pastilles supplémentaires pour l'interconnexion au +5V (sorry !).  Néanmoins, rien n'est perdu car il est possible de souder quelques picots supplémentaires sur certaines pattes reliées au +5V.

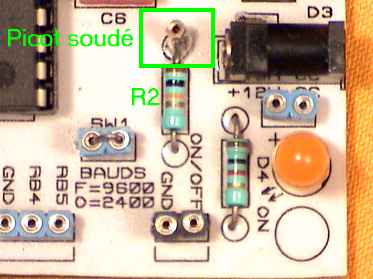

       C'est le cas de la résistance
R2 de 10k reliée au +5V :

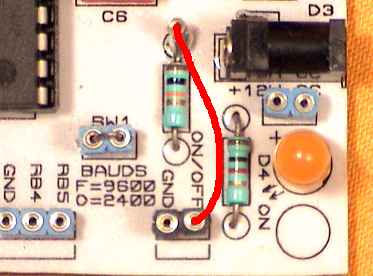

       Ainsi, établissez une liaison électrique (en rouge) entre le picot ON/OFF et la patte de la résistance R2 comme ci-dessous :



              BAUDS :

      Positionnez le transfert série de la carte interface à 9600 bauds. Pour ce faire, court-circuitez les broches des 2 picots nommés BAUDS :





              Autres picots de l'interface :  Pour mettre en oeuvre cette application thermomètre, vous n'avez pas besoin de la sortie INT et des sorties parallèles.    Laissez les "en l'air" comme ci-dessous :



       Interconnexion entre la carte interface RS232 et le module thermomètre :

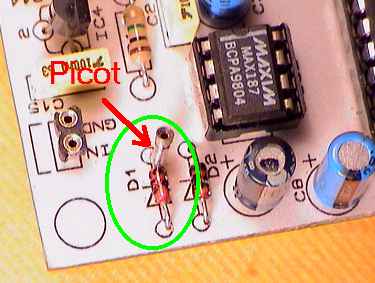

      Comme précédemment, nous allons avoir besoin de récupérer l'alimentation +5V sur l'une des pattes d'un composant de la carte interface afin d'alimenter le module thermomètre. Pour ce faire, soudez un picot tulipe sur la cathode la diode D1 comme ci-dessous :

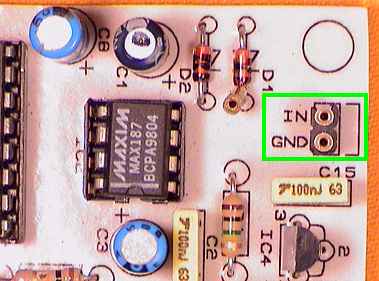

       Repérez les picots IN et GND de l'entrée analogique du convertisseur MAX187 comme ci-dessous :

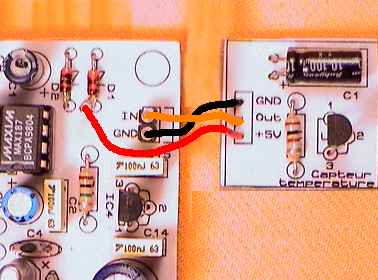

        Etablissez trois liaisons électriques entre l'interface RS232 (à gauche) et le module thermomètre (à droite) comme ci-dessous :

Liaisons électriques entre les cartes :

Carte interface RS232

Module thermomètre

GND

GND

IN

Out

Cathode de D1

+5V



Installation du programme de gestion thermomètre sous Windows :

       Systèmes d'exploitations compatibles :

         Je certifie avoir testé cette minuscule application sous Windows 98 SE et sous Windows Me.
         En revanche, j'ignore si elle fonctionne correctement sous
Windows NT, 2000, XP Familial et XP Pro.


       Logiciel thermomètre :

        Ecrit en Borland Delphi, ce programme utilise une bibliothèque freeware
Tcomport RS232 conçue par Dejan Crnila. Cette bibliothèque gère les ports séries du PC et peut être téléchargée à l'adresse suivante : [
http://www2.arnes.si/~sopecrni/ ].


    Toutefois, vous n'aurez pas besoin de cette bibliothèque pour faire fonctionner la version exécutable du thermomètre téléchargeable ci-après...



Téléchargement du logiciel pour Windows :

Téléchargement de l'exécutable "SETUP.EXE" : disquette.gif (14223 octets)  555 ko

AVIS : Le programme source ne sera pas diffusé.






Installation du logiciel :

        L'installation du logiciel est extrêmement simplifiée par l'utilisation d'un SETUP WIZARD.         Laissez-vous guider au fil des pages...

      Après installation, vous trouverez un raccourci (entre autres) dans le menu démarrer...



  Utilisation du logiciel avec le montage thermomètre :

       Connexion de l'interface au PC :


         Reliez l'embase DB9 femelle au PORT COM2 (ou COM1) de votre PC au moyen d'un câble prolongateur série conventionnel.


Remarque :  Sachez que le port COM2 est sélectionné par défaut lors de la toute première utilisation du logiciel.  Néanmoins, vous pouvez le modifier aisément à partir du menu déroulant "Communication".



         Reliez l'embase d'alimentation de l'interface à un adaptateur secteur conventionnel sous une tension continue de 12V.

       Les principales caractéristiques du logiciel :

         Lancement du soft :

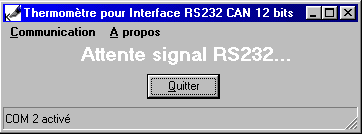

      Tant qu'aucune trame série n'est reçue, la fenêtre affiche le message suivant :




      Si le message persiste, vérifiez d'avoir configuré le bon COM. Relancez au besoin l'application.

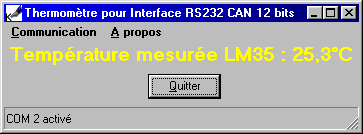

         Communication établie :

      Dès réception des trames séries, l'affichage de la température s'effectue automatiquement.
      Le montage ne nécessite
aucun calibrage, ni aucun réglage.  Le rafraîchissement de la mesure est fixé par le PIC16F84A.



         Les températures limites :

  Température mesurable minimale :



   Température mesurable maximale :

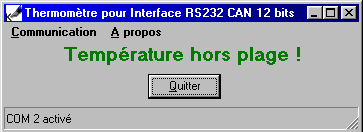

         Températures inférieures à 1,0°C ou supérieures à 99,9°C :

    Lorsque la température dépasse la zone de mesure, l'affichage est remplacé par :



  Piège à éviter :

     Le logiciel sous Windows s'installe automatiquement dans le répertoire :
                      =>
C:\Program Files\Thermometre

    Vous ne devez pas
renommer ou déplacer ce répertoire, ni supprimer le fichier memoport.txt au sein de ce même répertoire. Dans le cas contraire, le programme ne pourra pas fonctionner correctement.

   Contenu du répertoire
C:\Program File\Thermometre.
