Utilisation du CAN 12 bits



Programmation du PIC16F84A destinée à l'interface CAN - RS232 :

       Vous avez à disposition 2 versions du programme destinées au PIC16F84A. La première est destinée à une liaison série de type NRZ pour le port série de votre PC. La seconde est destinée à une liaison série de type TTL pour un "dialogue" entre microcontrôleurs ou circuits logiques.

         Liaison série NRZ destinée aux ports COM d'un ordinateur de type PC :



Le soft suivant est compatible avec l'application thermomètre sur PC : page [ Application ].
Téléchargement du soft "CANMAX.ZIP" destiné au microcontrôleur IC1 : disquette.gif (14223 octets)  1,38 ko

AVIS : Le programme source ne sera pas diffusé.




         Liaison série TTL destinée à un autre microcontrôleur ou circuits logiques :

Téléchargement du soft "CANTTL.ZIP" destiné au microcontrôleur IC1 : disquette.gif (14223 octets)  1,36 ko

AVIS : Le programme source ne sera pas diffusé.





Configuration du logiciel ICPROG destinée au PIC16F84A de l'interface CAN - RS232 :

       La programmation de ce microcontrôleur est simplifiée dans la mesure où le paramétrage de ICPROG.EXE est automatique.

               Lancez le logiciel de programmation ICPROG.EXE.

               Sélectionnez le microcontrôleur
16F84A dans la liste des circuits.

               Ouvrez le fichier hexadécimal nommé
CANMAX.HEX ou CANTTL.HEX.

               Le paramétrage automatique doit être le suivant :
                           -   Le "
chien de garde" => WDT est activé,
                           -   Le "
Timer" => PWRT est activé,
                           -   La "
Protection en relecture" => CP est désactivée.

               L'oscillateur de type XT doit être validé.

 Attention, si vous utilisez un 16F84A-I/P de dernière génération,
choisissez un oscillateur
HS et pas XT.



Tests de la carte CAN - RS232 en utilisant l'Hyper Terminal :

    L'Hyper Terminal  vous permettra d'obtenir simplement les résultats de la conversion analogique - numérique réalisée par la carte interface.

    Dans l'application qui va suivre, nous utilisons un transfert série à 9600 bauds. Rien ne vous empêche d'opter pour un transfert à 2400 bauds.



Installation de l'Hyper Terminal :

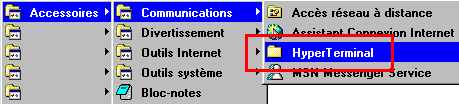

     L'Hyper Terminal est rarement présent par défaut lors de l'installation du système d'exploitation Windows. Pour vous en assurer, cliquez sur : Démarrer, Programme, Accessoires, Communications et cliquez sur Hyper Terminal comme ci-dessous :

     Si vous ne trouvez pas l'Hyper Terminal dans votre arborescence, veuillez l'installer en utilisant le CD-ROM original de Windows.



Configuration de l'Hyper Terminal :

          Démarrez l'Hyper Terminal. Double - cliquez sur l'icône.

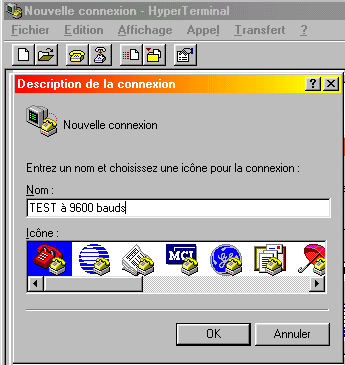

          Attribuez un nom à votre connexion série, par exemple "TEST à 9600 bauds" :





          Cliquez sur OK. Sélectionnez le port série auquel est connecté l'interface LCD :

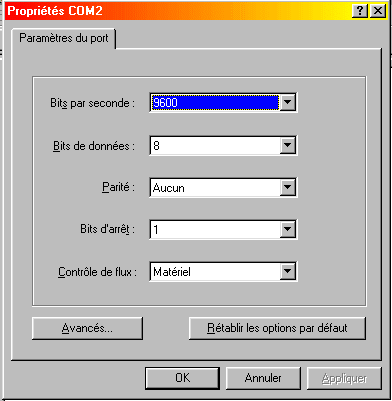

          Cliquez sur OK. Sélectionnez la vitesse de transmission et cliquez sur OK :

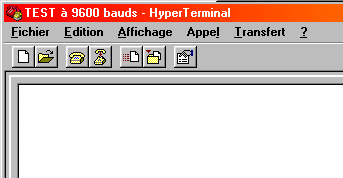

          L'Hyper Terminal est désormais configuré (9600 bauds sur le Com 2) :





     Conditions initiales :

   Pour reproduire l'exemple qui va suivre, assurerez-vous d'avoir les entrées / sorties paramétrées comme ci-après :

  • Court-circuités les deux picots de SW1 afin d'obtenir une communication sur 9600 bauds.

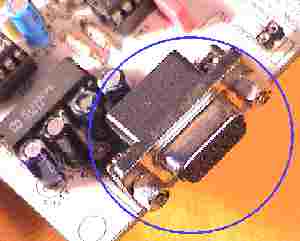

Dessus                                  Profil

  • La sortie interruption INT n'a aucune utilité pour une application sur PC.

  • Mettez l'entrée validation ON/OFF sous +5V afin d'obtenir un transfert série perpétuel comme ci-après.




  • Les entrées de commande RB4 et RB5 de la sortie parallèle seront positionnées tel que : RB4 = 1 (+5V) et RB5 = 0 (GND).  Ainsi, les sorties parallèles RB0 à RB3 donneront les états logiques du quartet de poids faible D0 à D3 de la trame série 12 bits.
    Voir
    [ Présentation ] pour en savoir plus.


     Liaisons électriques avec l'étage d'entrée du convertisseur :

   Pour effectuer les tests, l'entrée IN de la carte CAN est reliée à un montage extrêmement simple permettant d'obtenir une tension continue ajustable de 0V à 5V.
  Ce montage test pourra prendre place sur
une platine d'expérimentation ou bien, sur une plaque d'essai.

   Vous aurez besoin pour cela :
          D'un potentiomètre trimmer multi-tours  de 1 Mohms ;
          D'un condensateur chimique de 10uF/16V.

   Effectuez les branchements en vous référant au croquis suivant. On utilise la cathode de la diode D1 pour récupérer l'alimentation régulée +5V de la carte interface.




     Résultat des tests :

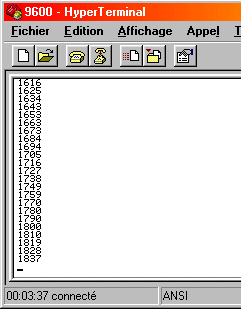

    Voici une recopie d'écran de l'Hyper Terminal durant les tests de la carte interface. Vous pouvez constater l'évolution du potentiel aux bornes du trimmer (IN) durant le réglage de celui ci.



   Le tableau ci-dessous regroupe la progression de la conversion pleine échelle du CAN 12 bits suivant les sorties utilisées :
         Sorties séries (RS232 NRZ ou TTL).
         Sorties parallèles (n'oubliez pas que les 3 quartets de la sortie parallèle sont sélectionnables par RB4 et RB5). Voir [ Présentation ] pour plus de détails.

Mesures effectuées entre le potentiel de l'entrée IN et la valeur convertie en série

Décimal (RS232)

Binaire (parallèle de RB0 à RB3)

Hexa

Potentiel d'entrée IN (volt)

0

%0000 0000 0000

$000

0,000 (MIN)

46

%0000 0010 1110

$02E

0,046

262

%0001 0000 0110

$106

0,262

448

%0001 1100 0000

$1C0

0,449

853

%0011 0101 0101

$355

0,856

976

%0011 1101 0000

$3D0

0,974

1044

%0100 0001 0100

$414

1,043

1930

%0111 1000 1010

$78A

1,926

2071

%1000 0001 0111

$817

2,068

3050

%1011 1110 1010

$BEA

3,048

3883

%1111 0010 1011

$F2B

3,880

4086

%1111 1111 0110

$FF6

4,082

4092

%1111 1111 1100

$FFC

4,089

4095

%1111 1111 1111

$FFF

4,095 (MAX)

   Notez la remarquable exactitude du convertisseur MAX entre la valeur décimale et le potentiel appliqué à l'entrée IN.

    Avec un rien de soft, il devient possible d'interfacer sous Windows bons nombres de capteurs tel que :
température, pression, lumière, etc...  tant que ceux-ci disposent en sortie d'une tension proportionnelle représentative de la grandeur physique mesurée.
