Nomenclature
de l'interface CAN 12 bits - RS232 et parallèle :
Résistances 1/4 W - 5% :
1k : R5
10 k : R2, R3, R4
1M : R1
Condensateurs chimiques :
220uF / 16V : C13
10uF / 16V : C3
4,7uF/16V : C1, C8
1uF/16V : C9, C10, C11, C12
Condensateurs plastiques LCC :
100 nF : C2, C6, C7, C14, C15
Condensateurs céramiques :
4,7pF : C4, C5
Quartz :
4 MHz
Diodes :
BAT85 : D1, D2
1N4007 : D3
Diode led électroluminescence 5 mm de diamètre : D4 (ON).
Circuits intégrés :
PIC16F84A-04/P: IC1 + support lyre 18 broches
MAX187 : IC2 + support lyre 8 broches
MAX232 : IC3 + support lyre 16 broches
78L05 : IC4
Divers :
1 embase pour l'alimentation
20 picots tulipes sécables pour constituer les différents connecteurs
Embase femelle DB9 coudée 9 broches : DB9
Circuit imprimé simple face 65 x 73

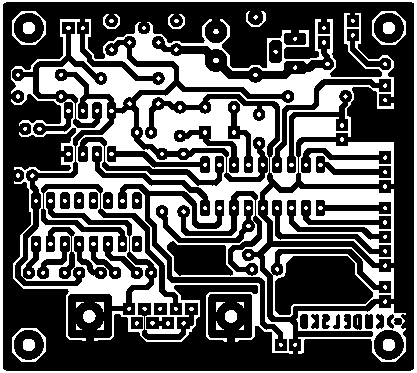

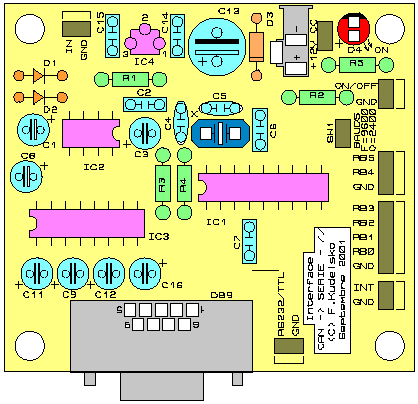

Allure de l'implantation et du circuit imprimé de
l'interface CAN - RS232 :
Schéma
structurel, implantation et typon de l'interface LCD - RS232 :
-
Schéma structurel au format Adobe Acrobat Reader de
l'interface CAN - RS232 : 144 ko
-
Implantation au format Adobe Acrobat
de
l'interface CAN - RS232 échelle 1:1 : 21,6 ko
-
Typon au format Adobe Acrobat Reader de
l'interface CAN - RS232 échelle 1:1 : 127 ko
-
Typon de l'interface CAN - RS232 au format GIF 600 DPI
: ZIP
- 71,21
ko
