Configuration logicielle du ENC28J60


  Constitution des adresses IP, MAC et du PORT des applications à base d'ENC28J60 :

       Pour l'ensemble des projets Ethernet disponibles sur le site, le programme du microcontrôleur gérant le circuit ENC28J60 permet de répondre aux requêtes entrantes qui utilisent le transport UDP (serveur de type UDP). Pour ce faire, il vérifie l'adresse IP de destination et le numéro de PORT et si ces deux paramètres sont ceux attendus, le dispositif peut renvoyer des informations par UDP au PC distant ayant entamé le dialogue.

        Par défaut, tous les projets disponibles sur le site sont paramétrés
par défaut de la manière suivante :

Adresse IP :
192.168.0.9

 PORT :
5030

      Ces
deux paramètres seront modifiables par l'utilisateur afin de configurer les applications en fonction des paramètres réseaux de leur Modem-ADSL routeur de type Box (Freebox, LiveBox, etc....) ou bien encore de leur Modem Câble.
     Les applications à base d'ENC28J60 peuvent parfois entrer en
conflit avec un autre périphérique de votre réseau domestique si tous deux utilisent par exemple la même adresse IP (imprimante réseau, PC, etc...). Dans ce cas, il faudra déconnecter momentanément votre périphérique réseau (imprimante, etc....) puis modifier l'IP de l'application à base d'ENC28J60 pour supprimer ce conflit. Afin de vous simplifier cette tâche, un logiciel présenté et téléchargeable un peu plus bas sur cette page, vous permet de modifier l'adresse IP et/ou le PORT et/ou d'attribuer une nouvelle adresse MAC afin d'harmoniser la cohabitation de tous vos périphériques à base d'ENC28J60 connectés à votre réseau.       De plus, le logiciel permet également de connaitre le numéro de révision du silicium de votre propre ENC28J60 afin de sélectionner la bonne valeur de la résistance Rbias en broche 14 du circuit.



L'adresse MAC diffère pour chaque projets à base d'ENC28J60 présentés sur le site de la façon suivante :
           Adresse MAC d'un projet du site :
B0 : FA : AF : 00 : XX : YY   (valeurs en hexadécimal).
            La partie fixe  B0 : FA : AF : 00 reste identique à toutes les applications présentes sur le site.

La
partie variable XX est incrémentée d'une unité pour chaque nouvelle application. La première application est XX=01, la seconde XX=02, etc...

La
dernière partie variable (octet de poids faible de l'adresse MAC) YY est modifiable par l'utilisateur. Elle vaut 00 par défaut pour toutes les applications. Si l'utilisateur désire connecter plusieurs exemplaires de la même carte (application à base d'ENC28J60) sur son réseau, il faudra affecter une valeur à YY différente pour chacune des différentes cartes. C'est le même logiciel dont nous parlions précédemment qui permet de modifier aussi l'octet de poids faible de l'adresse MAC.



Logiciel "Config du ENC28J60" pour le paramétrage des applications à base d'ENC28J60 :

         Le logiciel "Configuration du ENC28J60" permet de connaître le numéro de révision du silicium du circuit mais aussi de modifier l'adresse IP, la MAC et le numéro du PORT pour l'ensemble des applications Ethernet présentes sur le site.

Aspect du logiciel "Config du ENC28J60"



        Téléchargement du logiciel "Config du ENC28J60" :

        Systèmes d'exploitation (OS) compatibles : 8, Seven, Vista et XP. Non testé sous les autres OS.



   Exemples de modification des paramètres d'une application à base ENC28J60 :

   Modification de l'adresse IP et du numéro de PORT :

       Conditions initiales :

        Votre PC doit être configuré comme faisant partie de votre réseau. Les réseaux avec
IP fixes (pas DHCP) sont vivement recommandés. Toutefois, si vous utilisez pour votre PC une IP dynamique (DHCP), assurez-vous que votre application à base d'ENC28J60 soit dans une zone d'IP fixe (voir votre routeur ou Modem Box).

        Connectez votre
application à base d'ENC28J60 à votre réseau domestique avec l'aide d'un câble Ethernet droit relié à votre Modem ADSL Routeur Switch de type Box (ici une Freebox). En revanche, si vous reliez votre application directement à votre PC, utilisez un câble Ethernet croisé.


          Comme pour
toutes les applications présentées sur ce site, les paramètres de l'application par défaut sont toujours :
            Adresse IP : 192.168.0.9

 PORT :
5030

Adresse MAC : B0 : FA : AF : 00 : XX : 00

XX=01 pour le premier projet, XX=02 pour le second projet, etc...


          Assurez-vous que l'ensemble de vos périphériques Ethernet du commerce déjà connectés au routeur ne puissent entrer en conflit avec votre application. Cela n'est pas le cas de notre exemple dans le croquis ci-dessus, où nous avons deux PC dont les adresses IP locales 192.168.0.5 et 192.168.0.6 sont différentes de l'adresse IP locale de notre application 192.168.0.9. Donc aucun conflit possible sur le réseau et nous pouvons conserver les paramètres par défaut de l'application à base d'ENC28J60.

           Toutefois, afin de vous
montrer comment utiliser le logiciel "Configuration du ENC28J60" nous allons modifier les paramètres IP, PORT et MAC par défaut dans les exemples suivants.


       Logiciel "Configuration du ENC28J60" :

           Lancez le logiciel "Configuration du ENC28J60" comme ci-dessous :

      Lors du lancement du logiciel, votre parefeu (firewall) intégré à Windows ou un autre peut vous demander si les trames UDP sont autorisées. Si vous refusez vous ne pourrez pas communiquer avec votre interface.

        Afin de pouvoir communiquer avec l'application à base d'ENC28J60, entrez les deux paramètres principaux avec leurs valeurs par défaut, tels que :

            Adresse IP : 192.168.0.9

 PORT :
5030

        ou plus simplement, il vous suffit de cliquer sur le bouton "Défaut" comme ci-dessous :



       Note : L'adresse MAC est pour le moment vide "xx:xx:xx:xx:xx:xx" car c'est l'application à base d'ENC28J60 qui envoie son adresse MAC lorsque la communication est établie.

      Afin
d'amorcer la communication, cliquez sur le bouton "Connexion au ENC28J60" et quelques instants après, deux cas de figure peuvent se présenter :



  Si la
communication a échoué, vous obtenez après un laps de temps de deux secondes le message d'avertissement suivant :

       Dans ce cas,  vous devez vérifier si l'application à base d'ENC28J60 est bien sous tension, si l'adresse IP et le PORT sont bien les valeurs par défaut. En effet, si vous avez jadis modifié ces deux paramètres ou l'un des deux, la communication ne peut pas s'effectuer avec les valeurs par défaut, mais uniquement avec les paramètres que vous aviez utilisés !

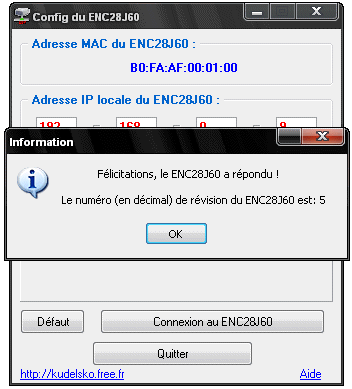

         Si la communication a réussi, vous obtenez instantanément sur l'écran le message suivant :


             Notez la présence du numéro en décimal de révision du silicium de votre ENC28J60.
Ici la valeur
5 correspondant à la valeur binaire %00000101 fait référence à la révision B5 du ENC28J60 d'après le document
[ ReRev. B5 Silicium Errata de Microchip ]. Pour la valeur 5, Microchip recommande d'utiliser une résistance Rbias de 2,32k à 1% connectée à la broche 14 du ENC28J60.
                      En fonction du
numéro de révision de votre propre ENC28J60 il vous faut adapter la valeur de la résistance Rbias selon les recommandations de Microchip. Voir page [
ENC28J60] pour connaitre toutes les valeurs possibles de cette résistance en fonction des révisions du circuit.



      La communication est désormais établie avec notre application. Cliquez sur le bouton OK et vous constatez immédiatement l'augmentation horizontale de la fenêtre du logiciel comme ci-dessous :



      Sur la partie gauche, le logiciel indique vos paramètres en cours d'utilisation, l'adresse IP, le numéro de PORT et désormais l'adresse MAC transmise par l'application. Dans la recopie d'écran ci-dessous, l'application utilisée possède l'adresse MAC suivante :  B0:FA:AF:00:01:00.




L'adresse MAC est également affichée parmi le récapitulatif. Notez que le zéro superflus du poids faible de l'octet de l'adresse MAC ne s'affiche pas. Au lieu d'avoir 00, le logiciel affiche 0. Ceci  est tout à fait normal, comme sur la recopie d'écran suivante :


     Elle correspond bien à l'adresse MAC : B0:FA:AF:00:01:00 en hexadécimal pour cette application.

    Sur la partie droite, le logiciel vous donne la possibilité de saisir d'autres valeurs pour les trois paramètres principaux : l'adresse IP, le PORT et le poids faible de l'adresse MAC comme ci-dessous :



     L'utilisateur peut modifier différentes paramètres :

        La valeur du poids faible de l'adresse MAC peut-être remplacée par une autre valeur hexadécimale comprise entre 00 et FF. Si vous souhaitez entrer la valeur 5, vous pouvez écrire aussi bien 05 ou 5, le résultat est identique. Nous y reviendrons un peu plus loin, mais le changement de l'adresse MAC de l'application Ethernet nécessite par la suite un reboot (débrancher et rebrancher l'alimentation) de votre Modem ADSL Routeur de type Box.

       La valeur de l'adresse IP locale peut-être remplacée par une autre. Les trois premiers nombres doivent être compris entre 0 et 255 et le dernier entre 0 et 254 (par exemple : 192.168.0.254) car une adresse ne peut jamais se terminer par 255. Le logiciel retranscrit automatiquement dans les champs les 3 premières valeurs utilisées pour vous connecter à l'application, ici les valeurs 192, 168 et 0.

       La valeur du PORT (protocole UDP) peut également être modifiée. Sa valeur doit être comprise entre 0 et 65535.


       Exemple de modifications de l'adresse IP et du numéro de PORT :

       Dans cet exemple, nous conservons l'adresse MAC par défaut, mais en revanche nous attribuons une nouvelle adresse IP : 192.168.0.15 et un nouveau PORT : 2000. Pour ce faire, il vous suffit de remplir les champs comme ci-après :




      Lorsque les modifications ont été effectuées, il vous suffit de cliquer sur le bouton "Transfert des nouveaux paramètres au ENC28J60" afin de mémoriser les nouveaux paramètres dans la mémoire EEPROM du microcontrôleur pilotant le ENC28J60 de l'application.

      Un court laps de temps après, le logiciel ouvre une fenêtre qui récapitule l'ensemble des modifications apportées et qu'il convient de noter sur un papier.

      Vous pouvez désormais refermer le logiciel " Configuration du ENC28J60".

        Les nouveaux paramètres placés en EEPROM ne seront appliqués qu'après avoir coupé puis remis sous tension l'application équipée du ENC28J60.

      Désormais votre application utilise l'adresse IP : 192.168.0.15 pour un numéro de PORT: 2000 comme ci-après. L'adresse MAC reste inchangée.



         Si vous souhaitez
à nouveau vous connecter à votre application avec le logiciel "Configuration du ENCJ60", il faudra saisir vos nouveaux paramètres comme ci-dessous :



      Cliquez ensuite sur le bouton "Connexion au ENC28J60" afin d'établir la communication avec le périphérique comme ci-dessous :


      Procédez de la
même manière que précédemment si vous souhaitez modifier un ou plusieurs paramètres de votre application à base d'ENC28J60.



    Modification de l'adresse MAC, de l'adresse IP et du numéro de PORT :

         Supposons que nous disposions de deux exemplaires identiques d'une même application (application n°1 et application n°2) à base d'ENC28J60. Ces deux applications disposent donc par défaut, de la même IP, du même PORT et aussi du même numéro d'adresse MAC comme ci-dessous :

      L'architecture présentée ci-dessus ne peut pas fonctionner, car d'une part l'adresse IP et le PORT sont identiques, mais également l'adresse MAC.
       Ainsi et de façon arbitraire, nous allons conserver les
paramètres par défaut pour l'application n°1 et nous allons modifier tous les paramètres de l'application n°2.
Afin de modifier les paramètres de l'application n°2, nous déconnectons du réseau l'application n°1 et nous conservons seulement l'application n°2 connectée comme ci-dessous :


     Les paramètres par défaut de l'application n°2 sont :

Adresse IP : 192.168.0.9

PORT  5030

Adresse MAC B0:FA:AF:00:01:00

      Nous allons affecter à cette application n°2 les nouveaux paramètres suivants :

Adresse IP : 192.168.0.10

PORT  1000

Adresse MAC B0:FA:AF:00:01:01

       Lancez le logiciel 'Configuration du ENC28J60' comme nous l'avons vu précédemment.





        Entrez le
paramètres par défaut ou bien cliquez sur le bouton "Défaut" et vous obtenez :




     Cliquez ensuite sur le bouton "Connexion au ENC28J60' afin d'établir le dialogue avec l'application. Si tout ce passe bien, vous obtenez :



      Cliquez sur le bouton OK entrainant l'agrandissement de la fenêtre sur le plan horizontal comme ci-dessous :



      Désormais, remplissez les différents champs avec les nouveaux paramètres MAC, IP et PORT comme ci-dessous :

           Adresse IP : 192.168.0.10

PORT  1000

Adresse MAC B0:FA:AF:00:01:01 (valeurs hexadécimales)



     Pour l'adresse MAC vous pouvez écrire en hexadécimal  01 ou 1 dans le champ. Le résultat est identique.

      Afin de mémoriser les nouveaux paramètres au sein de l'EEPROM du microcontrôleur gérant votre ENC28J60, cliquez sur le bouton "Transfert des nouveaux paramètres au ENC28J60". Vous obtenez ensuite la fenêtre ci-dessous :


      Les
nouveaux paramètres IP, MAC et PORT sont désormais placés dans la mémoire EEPROM du microcontrôleur pilotant le ENC2J60. Ils seront
appliqués qu'après avoir coupé puis remis sous tension l'application n°2 équipée du ENC28J60.

     Lorsque vous modifiez l'adresse MAC de votre application, il faut rebooter votre Modem ADSL Routeur de type Box pour que la nouvelle adresse MAC soit correctement prise en compte par le routeur. Ainsi à la remise sous tension, votre routeur associe désormais la nouvelle adresse MAC : B0:FA:AF:00:01:01 au périphérique n°2 disposant de l'adresse IP:  192.168.0.10 et du PORT : 1000.

     L'application n°2 et votre routeur ayant été tous les deux remis sous tension, vous pouvez désormais reconnecter l'application n°1 à votre réseau comme ci-dessous :



      N'oubliez pas de conserver une trace écrite de vos paramètres pour l'ensemble des applications à base d'ENC28J60. Si vous perdez vos paramètres, la seule solution pour les retrouver est de lire avec un programmateur de PIC la zone EEPROM du microcontrôleur gérant le circuit ENC28J60 comme ci-dessous :


Logiciel Pickit2.
Les valeurs indiquées sont celles des paramètres par défaut,
avec
IP:192.168.0.9, Port 5030 et MAC (LSB) = 00



  Comment retrouver vos paramètres de connexion en cas de perte de l'IP et du numéro de PORT :

      Comme nous l'avons vu précédemment, il est vivement recommandé de noter sur un papier vos paramètres, IP et PORT. Malgré tout, si vous perdez vos paramètres, suivez scrupuleusement la méthode décrite ci-après afin de retrouver vos paramètres programmés en mémoire EEPROM dans le microcontrôleur PIC contrôlant votre ENC28J60. Vous pourrez éventuellement les modifier pour revenir aux paramètres par défaut.

       La méthode présentée ci-après est risquée car en cas de mauvaise manipulation du logiciel PicKit2, vous pouvez effacer le contenu de la mémoire programme du microcontrôleur. Alors, prudence et suivez les explications suivantes à la lettre !

      Disposant du programmateur [ Prog PIC / EEPROM USB V2 ], retirez le microcontrôleur de l'application Ethernet (par exemple un PIC18F252) et positionnez le circuit sur le support dédié de votre programmateur de PIC USB V2 comme ci-après :

      Lancez le logiciel PicKit2 et quelques instants après, vous obtenez l'image suivante :



       Vous devez ensuite décocher impérativement le "Enabled" de la zone "Program Memory" comme encadré ci-dessous :



       Désormais, seule la partie EEPROM Data (au bas de l'écran) peut-être lue et modifiée sans affecter le contenu protégé de la zone "Program Memory".

       Afin de relire le contenu de l'EEPROM Data, cliquez sur le bouton READ et patientez quelques secondes :



          Quelques instants après, vous obtenez :



        Dans la zone EEPROM Data, voici les 7 octets au format hexadécimal représentatifs du paramétrage de l'application Ethernet, IP, PORT et adresse MAC.

       C0 A8 00 09 13 A6 00 en hexadécimal correspond aux paramètres de connexion par défaut. En effet, voici comment déchiffrer ces valeurs :

        Adresse IP :
           $C0 = 192 (en décimal)
           $A8 = 168 (en décimal)
           $00 = 0  (en décimal)
           $09 = 9  (en décimal)
           Soit l
'adresse IP par défaut : 192.168.0.9.

        Le numéro de PORT :

$13 et $A6 deux octets sur 8 bits. En les associant on forme un mot sur 16 bits et nous
obtenons :
$13A6 = 5030 en décimal, soit le numéro du PORT par défaut.

        L'octet de poids faible de l'adresse MAC :

$00  soit l'adresse MAC par défaut : B0:FA:AF:00:XX:00.   (XX est différent pour chaque application présentée sur le site internet).


         Si vous souhaitez modifier une ou plusieurs de ces valeurs, cliquez sur la valeur à modifier,  par exemple $09 qui correspond à la dernière valeur de l'adresse IP. La valeur s'affiche désormais en inverse vidéo comme ci-dessous :



        Saisissez la nouvelle valeur, par exemple $15 :

$15 en hexadécimal donne 21 en décimal.



        Assurez-vous d'avoir toujours le "Enabled" décoché de "Program Memory", puis cliquez sur le bouton Write afin de programmer la nouvelle valeur en mémoire EEPROM du microcontrôleur. En revanche, la zone programme "Program Memory" ne sera pas modifiée.



         Lorsque l'opération est effectuée, les nouveaux paramètres de votre applications sont désormais les suivants :

Adresse IP :
           $C0 = 192 (en décimal)
           $A8 = 168 (en décimal)
           $00 = 0  (en décimal)

  $15 =21 (en décimal)
           Soit l'adresse IP par défaut : 192.168.0.
15

         Le numéro de port reste inchangé :

$13 et $A6 deux octets sur 8 bits. En les associant on forme un mot sur 16 bits et nous obtenons : $13A6 = 5030 en décimal, soit le numéro du PORT par défaut.

         L'octet de poids faible de l'adresse MAC :

$00  soit l'adresse MAC par défaut : B0:FA:AF:00:XX:00. (XX dépend de l'interface présentée).
