Téléchargez
la nomenclature au format Adobe Acrobat Reader de
l'interface :  55
ko
Nomenclature
de l'interface 8 entrées, 16 sorties,
1 sortie PWM
:
Résistances
1/4W - 5% :
220 : R1
4,7k
: R2, R3
Réseaux
de résistances 9 broches :
47k
: RP1 (8 résistances + 1 commum)
Condensateurs chimiques :
47µF/16V : C4
1000µF/25V :
C1
Condensateurs plastiques LCC :
100nF : C2,
C3, C5, C9
470nF : C8
Condensateurs céramiques :
4,7pF : C6,
C7 (inutile si vous utilisez un résonateur 8MHz pour X1).
Diodes &
leds :
D1 : leds de 5mm de diamètre
D3
: 1N4007
Circuits intégrés :
PIC18F2550-I/SP: U1 +
support lyre 28 broches
ULN2803
: U2, U3 + support lyre 18 broches
PCF8574P
: U5 + support lyre 16 broches
7805 : U4
+ radiateur TO220 (R.th 15°C/W)
Quartz :
8MHz : X1 ou un résonateur 3 broches de 8MHz (ne pas monter C6 et C7 dans ce
dernier cas).
Divers :
Embase
femelle USB-B coudée pour
circuit imprimé : K1
Visserie
pour fixer le radiateur au circuit imprimé.
3 barrettes femelles droites de 10 picots pour réaliser les connecteurs J1,
J2, J4.
1 barrette femelle droite de 3 picots pour réaliser les connecteurs J5.
1
barrette mâle - mâle à
3 contacts pour le cavalier SW1.
1
barrette femelle droite de 2 picots
pour réaliser le connecteur J6.
1 barrette femelle droite de 2 picots
pour réaliser le connecteur J3.
1 embase d'alimentation type SC215 disponible chez
[ Gotronic
] pour réaliser le connecteur
J3
1
circuit imprimé simple face :
90 x 95 mm

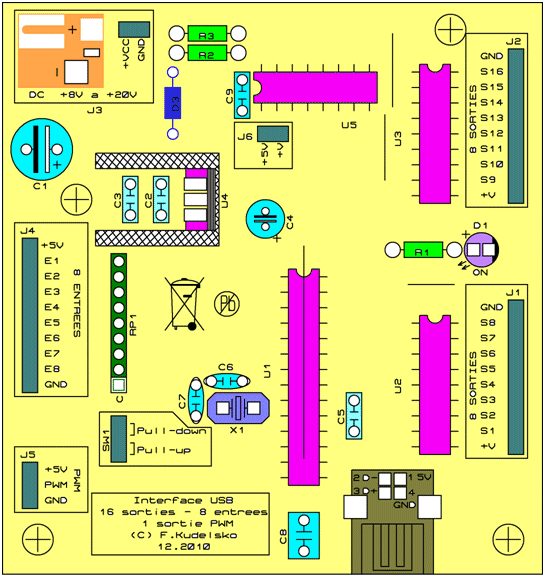

Aspect
de l'implantation et du typon :
Téléchargement
du schéma structurel, implantation,
cuivre au format PDF :
Schéma de
principe de
l'interface USB : 74
ko
Implantation des
composants de l'interface USB
:
20 ko
Cuivre
de
la carte de l'interface USB
: 60
ko
Cuivre
de
la carte interface
USB
au format GIF (600 DPI)
:  164
ko
Veuillez consulter la rubrique [
Imprimer
les typons ]
pour le
paramétrage d'Adobe Acrobat Reader 6.x pour une impression
à l'échelle 1:1.
|
