  Présentation de l'interface LCD - USB :

    De nos jours, les afficheurs LCD à logique intégrée sont employés dans de nombreuses réalisations principalement pour leur facilité d'emploi et pour des coûts abordables. Ces afficheurs nécessitent une gestion sur bus parallèle (4 ou 8 bits) basée à l'origine sur le jeu de commande du HD 44780 du nom du microcontrôleur Hitachi qui a équipé les tout premiers modèles commercialisés.

    Toutefois, le protocole de communication et l'utilisation des registres spécifiques de l'afficheur ne sont pas toujours d'un maniement très aisé pour le profane, d'où l'utilité de cette réalisation permettant un contrôle simplifié du LCD à partir d'une liaison USB.

     Un logiciel de gestion très simple écrit en Bordand Delphi est disponible en téléchargement accompagné de son code source. Les commandes sont extrêmement simples à maitriser grâce à l'usage d'une DLL (Dynamic Link Library) spécifiquement dédiée à la communication USB (mcHID.dll).
    Ainsi, vous pouvez réaliser sur mesures vos propres séquences d'affichage, activer ou non le rétro-éclairage ou bien encore effacer l'écran du LCD...



  Principales caractéristiques de l'interface LCD - USB :

         Utilisable avec les afficheurs de 2 ou 4 lignes alphanumériques de 16 ou 20 caractères.
         Compatible avec la quasi-totalité des afficheurs LCD utilisant le jeu d'instruction du HD44780.
         Autoalimenté par le bus USB de votre PC.
         Conçu pour fonctionner sur des LCD avec ou sans dispositif de rétro-éclairage intégré.


  Présentation de l'interface :

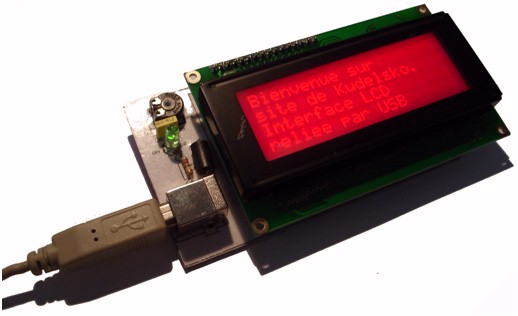

        Interface sans afficheur LCD :

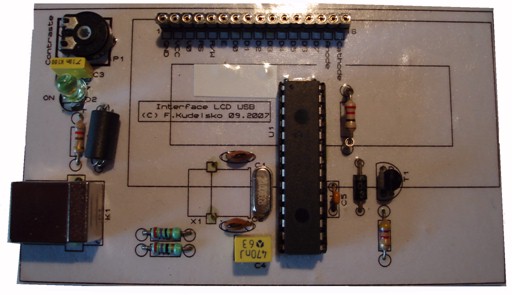

        Partie gauche du circuit imprimé :

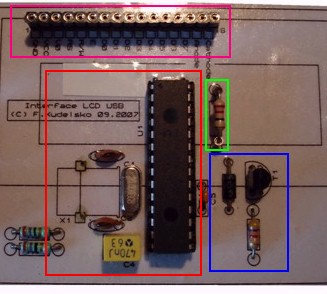

        Partie droite du circuit imprimé :

   L'oscillateur du PIC18F2550 bat à 20MHz, fréquence définie par le quartz X1épaulé par la paire de condensateurs classiques. Mais en réalité le microcontrôleur travaille à 48MHz, fréquence générée en interne par le biais d'une PLL et d'un diviseur de fréquence à partir du 20MHz fournit par le quartz.    Ces 48MHz sont des multiples rond de la vitesse de bus USB.

  Brochage des afficheurs LCD :

    Plusieurs modèles d'afficheurs de différentes marques sont compatibles avec cette interface. En effet, les afficheurs LCD disposent d'une interface parallèle normalisée répondant au tableau suivant :

    Rôle des principales broches des afficheurs LCD :

                   VO : potentiel continue permettant d'ajuster le contraste de l'affichage.
                   RS : l'état logique de cette ligne défini la nature des informations envoyées à l'afficheur. Si RS=1 on envoie une donnée. Si RS=0 on envoie une commande.
                   R/W : permet de lire ou écrire au sein de la RAM de l'afficheur.
                   E : validation des informations transmises à l'afficheur.
                   D0 à D7 : 8 lignes de données bidirectionnelles (selon la position de R/W) .
                   A et C : Ces deux broches supplémentaires sont disponibles uniquement sur les afficheurs rétro-éclairés. Pour de plus amples explications, voir un plus bas dans cette page...

    Remarque : les afficheurs à logique intégrée peuvent être pilotés en mode 8 bits (un octet) ou en mode 4 bits (un quartet) par transfert multiplexé sur les bits D4 à D7 du LCD. C'est le cas de cette interface USB utilisant seulement 4 bits pour piloter le LCD.



  Présentation du logiciel de gestion de l'interface LCD :

        Afin de piloter l'interface LCD, un petit programme écrit en Borland Delphi est disponible en téléchargement au chapitre [ Utilisation ].

       Le logiciel est compatible avec 8, Seven, Vista et XP mais il n'a pas été testé sous les OS antérieurs.

       En plus du fichier exécutable, vous trouverez le code source du programme afin de vous aider dans l'écriture de votre propre logiciel sous différentes langages: Delphi, Visual Basic,, C++, etc...

Aspect du logiciel permettant
de transférer au LCD vos propres chaînes de caractères.
