Présentation du VA mètre.





  Avant propos :

    Dans la plupart des cas, les alimentations réalisées par le grand public ne disposent pas d'instruments de mesure intégrés au sein du même coffret. Quand ils le sont, un voltmètre analogique et plus rarement un ampèremètre analogique prennent place en façade ne permettant pas d'apprécier une évolution de tension inférieure à 300mV, ou de 200mA pour le courant.

      Afin de répondre à ce besoin, ce l'instrument de mesure que nous vous proposons permet de visualiser simultanément en temps réel,
volts et ampères sur un unique afficheur LCD. Grâce aux excellentes performances de son convertisseur analogique - numérique (CAN) , ce dispositif offre une très grande précision sur les mesures effectuées.
      Une
connectivité USB optionnelle permet également de relier l'instrument de mesure à un ordinateur. Il sera ainsi possible d'afficher les deux grandeurs mesurées volts et ampères sur votre écran d'ordinateur en utilisant le programme de démonstration livré avec son code source. Les plus férus de programmation pourront ajouter à ce programme des fonctions graphiques afin de suivre par exemple l'évolution de la tension et du courant mesurés en fonction du temps...

     Puisque ce dispositif mesure simultanément tension et courant, nous l'avons baptisé
VA mètre.

      Bref, les possibilités d'utilisation du VA mètre ne manquent pas que ce soit sur la
façade de votre alimentation variable, ou tout simplement en temps qu'instrument de mesure relié à votre PC, ce dispositif est le complément idéal pour la visualisation et de surveillance des tensions et des courants continus.

  Caractéristiques électriques du VA mètre :

     Alimentation de l'instrument de mesure : DC entre +8V et +20V  / 100mA (selon le LCD utilisé).

    Résolution de la mesure de la tension : 10mV.
     Résolution de la mesure du courant : 10mA.
     Convertisseur analogique - numérique : 12 bits.
     Nombre de mesures par seconde : 5.
     Plage de mesure pour la tension : de 0,01V à 40.0V.
     Plage de mesure pour le courant : de 0.01A à 9.99A.
     Possibilité d'ajouter un signe '-' sur l'affichage des tensions. Par exemple afficher -2,45V.
     Communication USB 2.0 optionnelle pour une visualisation des mesures sur l'écran d'un PC.



  Présentation de la platine VA mètre :

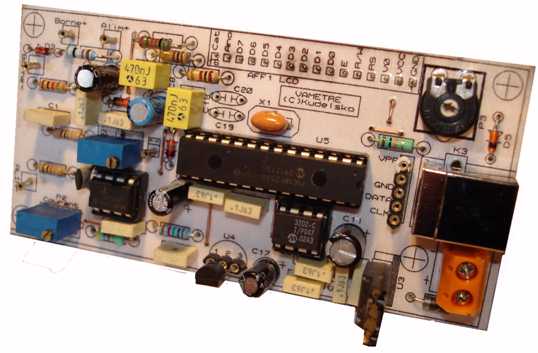

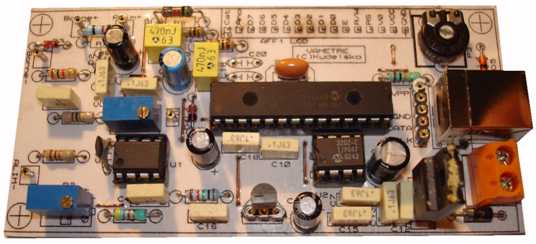

   Voici les principaux éléments qui composent la platine du VA mètre :

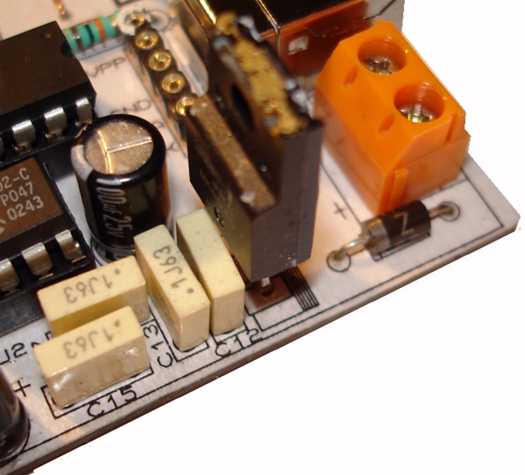

     Section alimentation :

Nous retrouvons le bornier K1 permettant d'alimenter la platine,
la diode de protection contre les inversions de polarités, les condensateurs de filtrage
et la régulation en tension.

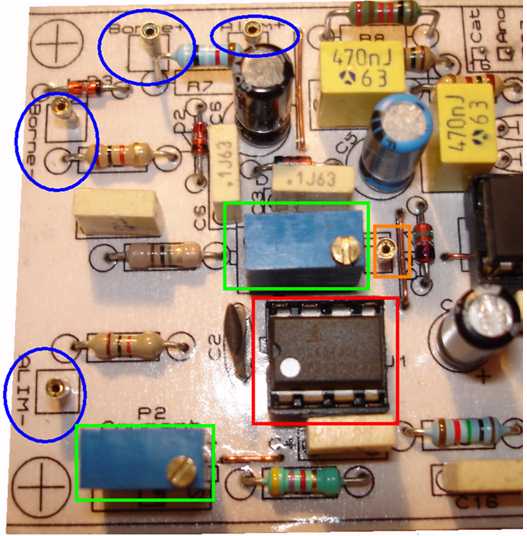

    Section atténuateurs, amplificateur et réglages :

  Entouré en bleu :

les connexions à relier à votre alimentation stabilisée de laboratoire.

Encadré en rouge :

l'amplificateur dédié à la mesure du courant.

Encadré en orange :

picot permettant d'introduire un signe '-' pour la tension sur le LCD.

Encadré en vert :

les deux réglages dans la mesure du courant.

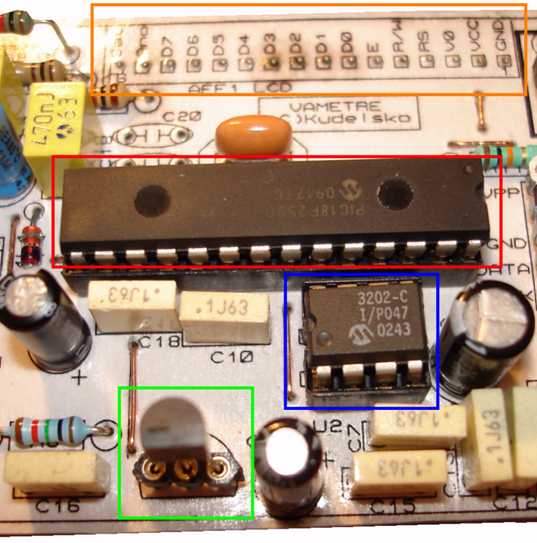

    Section CAN et microcontrôleur :

  Encadré en bleu :

le convertisseur analogique - numérique (CAN)  12 bits à deux entrées.

Encadré en rouge :

le microcontrôleur de gestion.

Encadré en orange :

le connecteur dédié à l'afficheur LCD à positionner côté cuivre.

Encadré en vert :

la référence de tension stabilisée nécessaire au CAN.



    Section CAN et microcontrôleur :

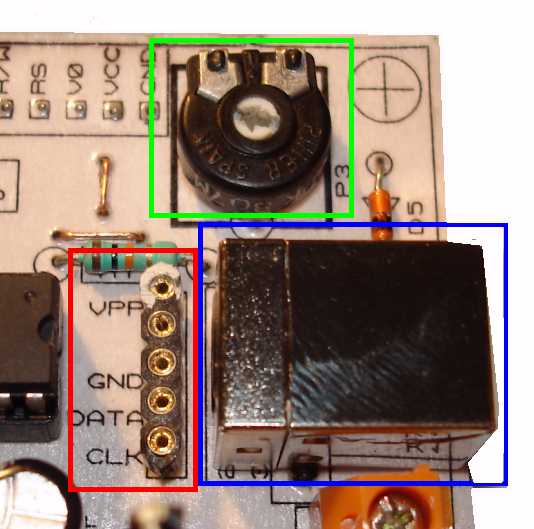

  Encadré en bleu :

l'embase USB optionnelle pour une connexion sur le PC.

Encadré en rouge :

le connecteur ICSP ayant servi lors du développement de ce projet. Pour l'utilisateur ce connecteur ne vous servira à rien.

Encadré en vert :

l'ajustable permettant de régler le contraste de l'interface.

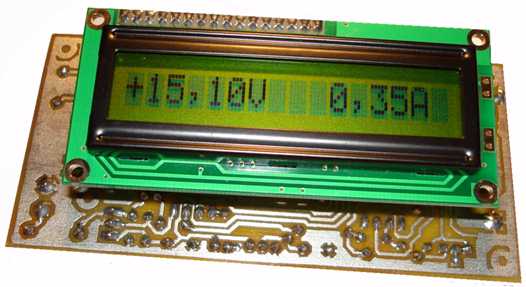

    Section afficheur LCD :

i

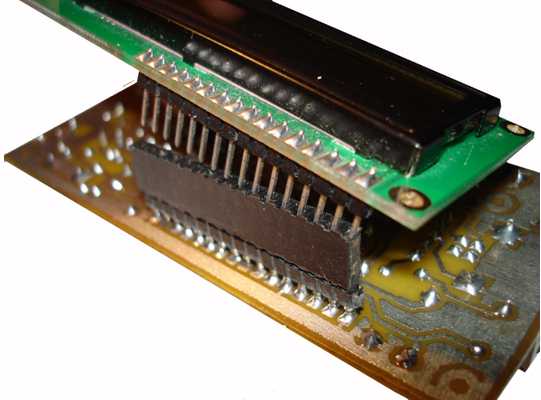

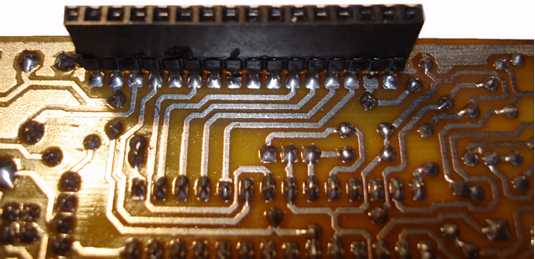

L'afficheur LCD est positionné sur la face côté cuivre du circuit imprimé.



 L'emploi de barrettes et picots tulipes permettent de connecter et déconnecter aisément le LCD.

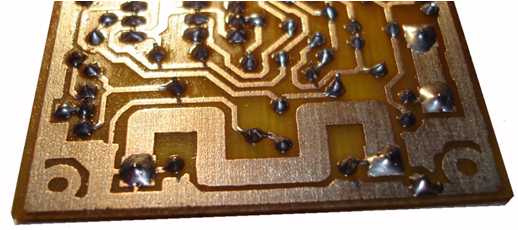

    Résistance permettant la mesure du courant :

La mesure du courant nécessite l'emploi d'une résistance spéciale de très faible valeur. Cette résistance référencée R1 sur le schéma de principe n'existe pas dans le commerce. Elle a été réalisée directement sur le circuit imprimé par une piste aux dimensions spéciales
avec une forme en
M.

Par ailleurs, un
étamage à chaud du circuit imprimé (étameuse au rouleau)  est absolument  recommandé pour ce projet. C'est le cas de tous les circuits imprimés vendus sur ce site
(voir au bas de la page
[
Réalisation ] pour commander le circuit imprimé étamé à chaud).

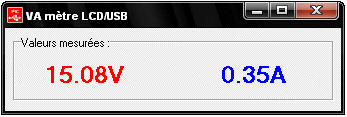

    Affichage des mesures sur l'écran de votre PC via la liaison USB :



Connecté à votre PC, un logiciel écrit sous Borland Delphi
accompagné de son
code source vous permet de récupérer les valeurs mesurées
en tension et en courant.
Vous n'aurez aucun mal à le modifier pour l'adapter selon vos besoins
grâce aux annotations introduites dans le programme.
