Téléchargez la nomenclature de l'analyseur logique : 67ko

  Nomenclature de l'analyseur logique :

Résistances ¼ W 5% :
22 : R7, R8
470 : R4
4,7k : R2, R3, R5
10k : R1, R6
100k : R9


Réseaux de résistances - 8 résistances + 1 commun :
10k : R1, R6.   Montez les réseaux sur picots tulipes. Voir page [ Utilisation ]  pour en savoir plus.


Condensateurs non polarisés :
100nF : C3, C4, C5, C6, C7, C8, C11, C13, C15, C16, C17, C18, C19, C20, C21, C22, C23, C24, C25,                C26, C27, C28, C29
470nF : C9


Condensateurs chimiques :
10µF/16V : C1
47µF/16V : C14
3300µF/25V : C12


Diode led de 3mm de diamètre :
LED façade coffret 3 mm : D2.


Diode :
1N4007 : D1, D3, D4.


Transistor :
BC547B : Q1.

Circuits intégrés :
74F161APC ou AN (compteur binaire ultrarapide) : U10, U2, U6 + supports tulipes 16 broches.
UM61M256k-15 (RAM 32k x 8 - 15ns) : U1 , U20 + supports tulipes étroits 28 broches.
74F14 (sextuple trigger de Schmitt) : U13 + support tulipe 14 broches.
74F00 (quadruple porte NAND à quatre entrées) : U16 + support tulipe 14 broches.
74F02 (quadruple portes NOR à quatre entrées) : U17 + support tulipe 14 broches.
74F153 (double multiplexeur 4 vers 1) : U19 + support tulipe 16 broches.
74HC688 (comparateur de magnitude 8 bits) : U12 + support tulipe 20 broches.
74F541 (octuple buffer 3 états non inverseur) : U18, U9 + supports tulipes 20 broches.
74F151 (multiplexeur 8 entrées) : U7, U8 + supports tulipes 16 broches.
PCF8574 (remote 8 bits I/O I²C) : U11, U14  ( !!! pas de PCF8574A) + supports tulipes 16 broches.
74HC390 (double compteur BCD 4 bits) : U3, U4, U5 + supports tulipes 16 broches.
PIC18F4550-I/SP ou I/P : U15 + support tulipe 40 broches.
7805 (régulateur de tension) : U21.

   La plupart des circuits intégrés en 74F et 74HC sont disponibles chez [ Electronique Diffusion ].

   Ne remplacez pas les composants en 74Fxxx par des 74HCxxx ou des 74HCT ou encore des 74xxx.
        Ici c'est le temps de propagation dans le circuit qui est primordial !

   Choisissez des RAM possédant un temps d'écriture de 15ns => UM61M256k-15.


Oscillateur à quartz :
30MHz : Y1


Quartz :
20MHz : Y2


Divers :
BUZ1 : buzzer piezo pour circuit imprimé sans oscillateur.
Radiateur R.th 10°C/W pour U21 disponible chez [ Electronique Diffusion ].
1 barrette de 2 picots tulipes sécables pour connexion embase BNC façade.
J3 : 1 barrette de 6 picots tulipes sécables pour connecteur optionnel.
J5 : 1 embase BNC à visser en façade.
2 embases d'alimentation type SC215 disponible chez [ Gotronic ].
2 embases DB9 SUB-D coudées à 9 contacts femelles.
LS1 : Relais miniature 6V type FRS1-6 disponible chez [ Gotronic ].
J4A : Embases USB-B femelle à souder pour CI.
S1 : 1 inverseur d'alimentation secteur.
2 borniers deux plots à vis.
Transformateur moulé 2 x 9V - 16VA.
Fusible F1 : 100mA/250V fusion retardée avec support fusible.
1 coffret tôle 3004. Dimensions 42 x 206 x 152 référencé HAED2105 chez [Electronique Diffusion ].
Circuit imprimé double face : 250 x 154.

  Le radiateur du 7805 :

   Afin d'accroître les échanges thermiques entre le boîtier du régulateur et le radiateur, déposez une fine pellicule de pâte thermique au dos du régulateur de tension U21.

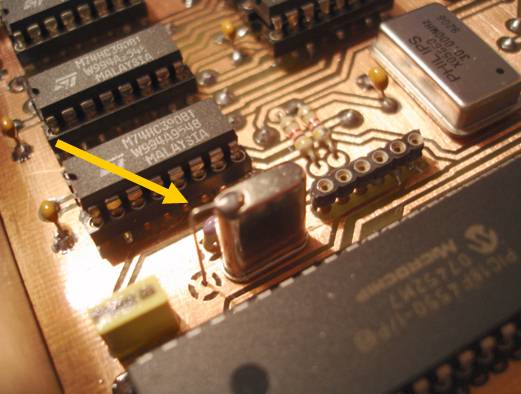

  Le quartz de 20MHz :

   Prenez soin de relier le boîtier du quartz Y2 de 20MHz à la masse en utilisant la pastille du circuit imprimé prévue à cet effet comme ci-dessous.

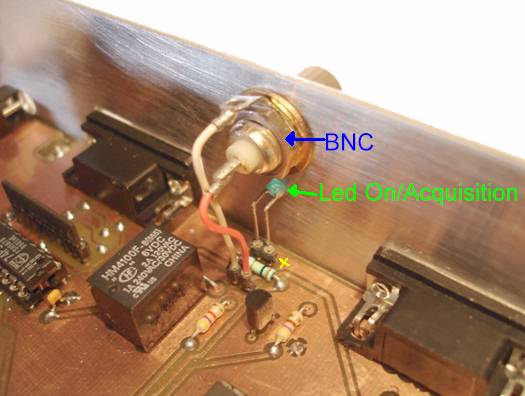

  Embase BNC en façade du coffret :

     Détails des connections à réaliser sur l'embase BNC et sur la led (On/Acquisition) de façade.

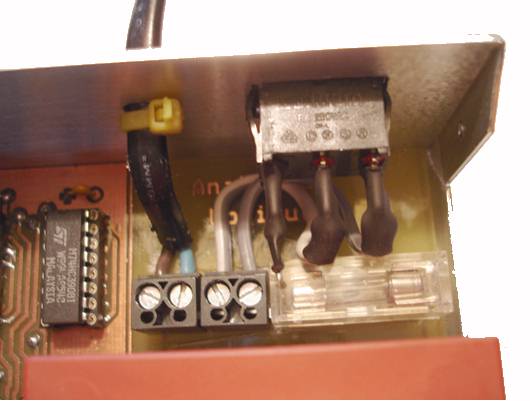

  Connexion du cordon secteur et de l'inverseur d'alimentation ON/OFF :

    Voici un exemple de connexion du câblage de l'alimentation secteur.
    Les deux borniers 2 plots étant en série, vous pouvez également permuter les branchements
entre le bornier dédié au cordon d'alimentation et le bornier de l'inverseur (interrupteur ON/OFF).

  Allure de l'implantation et du circuit imprimé de l'analyseur logique :

       Implantation de composants :

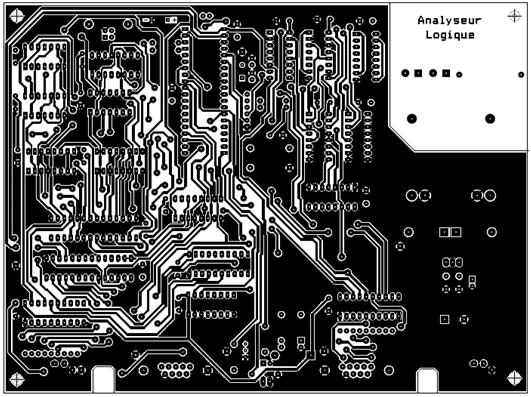

     Cuivre côté composants :

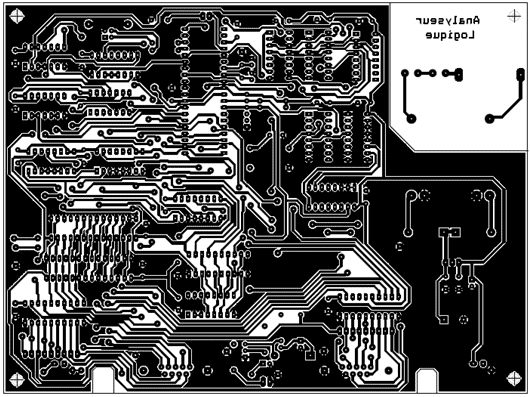

     Cuivre côté soudures :

  Schéma de principe, implantation et typon de l'analyseur logique :

  - Schéma de principe : 825ko

  - Implantation à l'échelle 1:1 : 29ko

  - Cuivre côté composants échelle 1:1 : 362ko

  - Cuivre côté soudures échelle 1:1 : 372ko

 Merci à Max qui a planché longuement sur le routage du circuit imprimé.

Veuillez consulter la rubrique [ Imprimer les typons ] pour le paramétrage
d'Adobe Acrobat Reader pour une impression à l'échelle 1:1.
