Téléchargez la nomenclature au format Adobe Acrobat Reader du commutateur :    14 ko

Nomenclature du module audio :

Condensateurs chimiques polarisés :
1000 uF / 16V : C1
470 uF /16V : C2
10 uF / 16V : C5, C6, C8

Condensateurs plastiques LCC :
100 nF : C3, C4, C7, C11, C12

Condensateurs céramiques :
47pF : C9, C10

Diodes et leds :
1N4148 : D5, D6
W04 : PD (pont de diodes rond)
leds oranges 3 mm de Æ  : D1, D2, D3, D4
led rouge (ON) 3 mm de Æ  : D7

Circuits intégrés et supports CI :
PIC16F84A : IC4 + 1 support 18 broches
4052 : IC2 + 1 support 16 broches
NE555 : IC3 + support 8 broches
7805 : IC1 (régulateur)

Récepteur HF :
Module récepteur hybride MIPOT 433 MHz. Type : AMRX STD à modulation d'amplitude ou équivalent.

Divers :
8 embases CINCH femelles.
2 connecteurs CINCH mâles rouges (canal droit) et noirs (canal gauche)
1 mètre de câble audio blindé stéréophonique
F : Support fusible + fusible 63 mA / 250 V
I1 : Un inverseur à levier M/A 250V (optionnel).
Quelques picots tulipes sécables en barrette
2 CINCH mâles. Un rouge pour le canal de droite, un noir pour le canal de gauche.
1 buzzer piézo-électrique sans oscillateur intégré.
1 transformateur 1 x 12V / 0,6 VA.

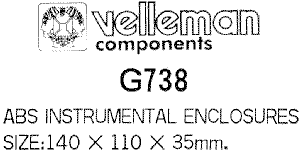

1 coffret ABS Velleman. Ref : G738. Taille: 140 x 110 x 35. Coffret  disponible chez [ Arquié ]

1 circuit imprimé : 132 x 104

Nomenclature de la télécommande :

Résistances ¼ W 5%:
10kohms : R6
22 kohms : R5
82 kohms : R1
100 kohms : R2
120 kohms : R3
150 kohms : R4

Condensateurs plastiques LCC :
100 nF : C1, C5
10 nF : C2, C3, C4

Diodes et leds :
1N4148 : D1, D2, D3, D4

Circuits intégrés et supports CI :
NE556 : IC1 + 1 support 14 broches

Émetteur HF :
Module émetteur hybride MIPOT 433MHz. Type : AMTX à modulation d'amplitude ou équivalent.

Divers :
1 pile 12 volts type V23GA
1 coffret ABS 58 x 130 x 20
Quelques picots tulipes sécables en barrette.
1 circuit imprimé : 51 x 124

Nomenclature du clavier : Pour plus d'informations sur le clavier, voir [ Clavier ]
4 poussoirs miniatures à impulsion
5 picots tulipes femelles pour warping en barrette.
1 circuit imprimé 62 x 51

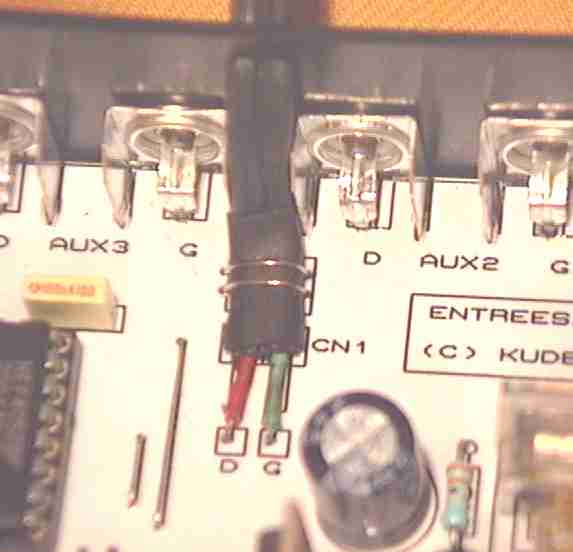

Liaison du câble stéréophonique entre le module audio et les connecteurs CINCH:

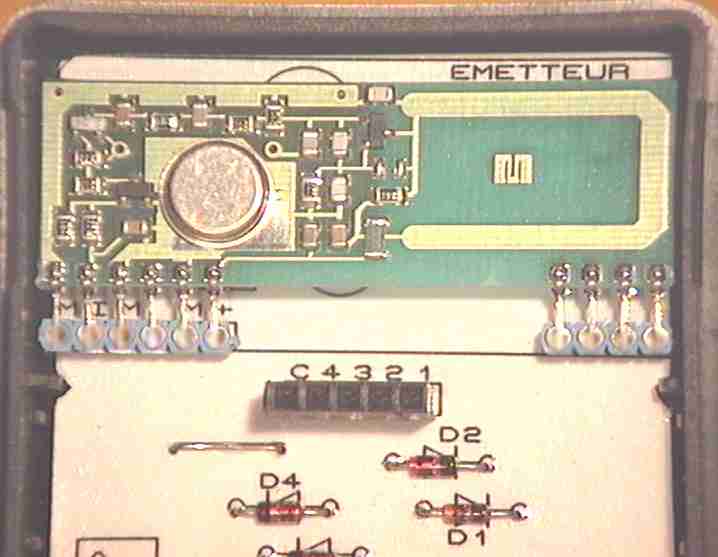

Positionnement horizontal de l'émetteur 433MHz au sein de la télécommande :

   Pliez précautionneusement les broches de l'émetteur à 90° et enfichez ces dernières dans les barrettes de picots tulipes sécables.

   Observez l'aspect du connecteur noir du clavier composé de 5 picots femelles sur barrette au pas de 2,54.

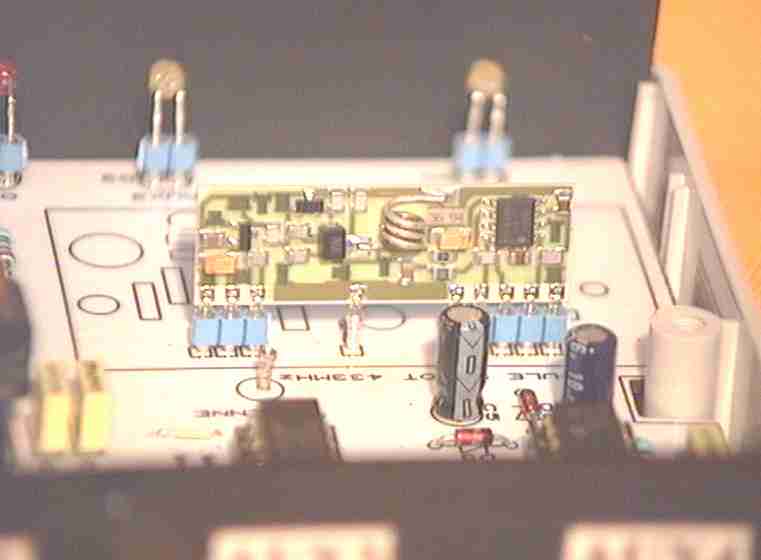

Positionnement vertical du récepteur 433MHz au sein du module audio :

   Vous avez la possibilité de placer horizontalement le récepteur en pliant ses broches à 90°. Certains récepteurs plus haut de gamme MIPOT ou AUREL seront positionnés couchés du fait de leurs encombrements plus important...

   REMARQUE :  Le commutateur audio a été conçu à l'origine à partir d'un émetteur - récepteur "maison" de type super-réaction. Ceci explique les surdimentions des tracés des corps de l'émetteur et récepteur sur les implantations des deux circuits imprimés vis à vis des modèles agréés par l'ART (ART = Autorité de Régulation des Télécommunications) MIPOT ou AUREL.

Positionnement de la pile 12 Volts dans la télécommande :

   N'ayant pas trouvé de supports dédiés à ce type de pile miniature, je vous propose une solution intermédiaire offrant l'avantage d'être facile à réaliser et assurant un bon maintien de celle-ci.

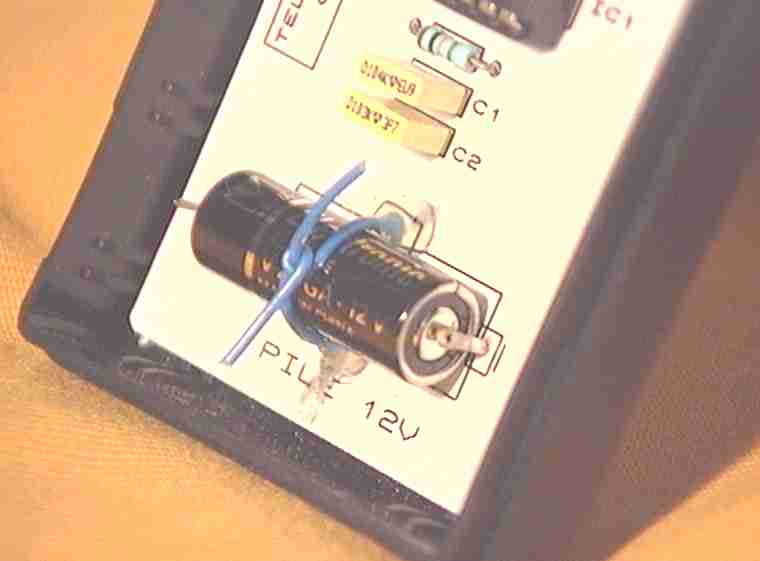

  Deux fils (en bleu sur la photo) seront soudés de part et d'autre de l'emplacement réservé à la pile.   Une goutte de colle thermique à la base de chacun des brins évitera une cassure prématurée. Deux picots très rigides (type warping) permettront d'assurer la liaison électrique entre la pile et le circuit imprimé, comme ci-dessous :

    Positionnez la pile de manière à obtenir de bons contacts électriques avec les picots rigides.     Torsadez les deux brins afin d'assurer un maintien ferme de la pile.

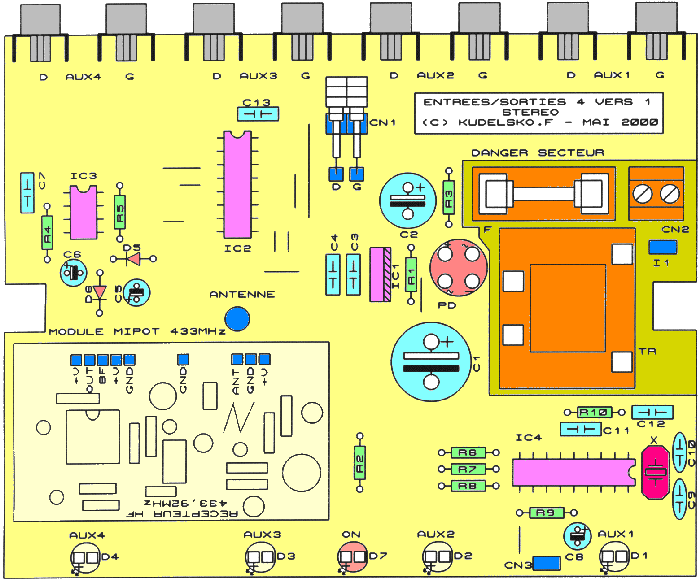

Allure du module audio :

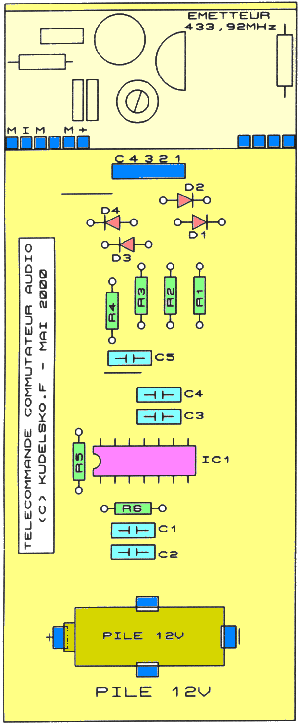

Allure de la télécommande :

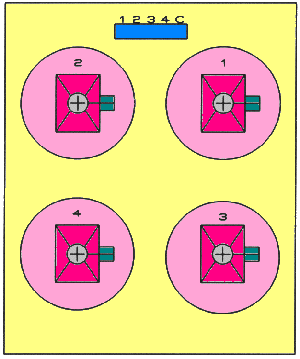

Allure du clavier : Pour plus d'informations sur sa réalisation, voir [ Clavier ]

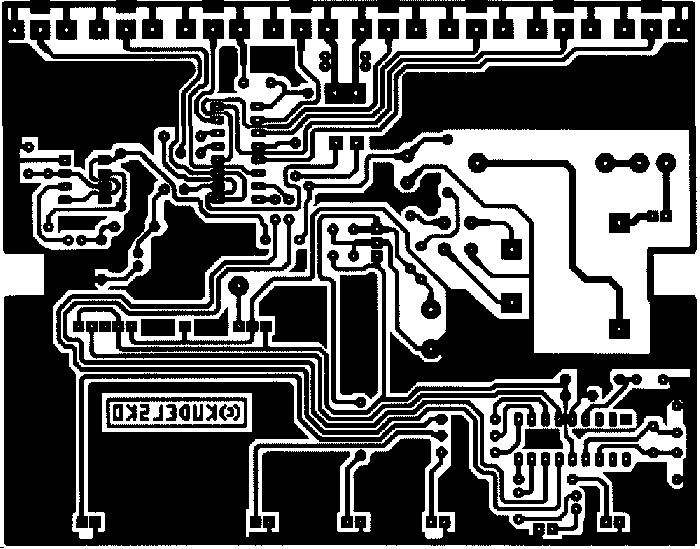

Schéma structurel, implantation et typon du module audio :

 - Schéma structurel au format Adobe Acrobat Reader du module audio :   : 285 ko

 - Implantation au format Adobe Acrobat Reader du module audio échelle 1:1    : 18,8 ko

 - Typon au format Adobe Acrobat Reader du module audio échelle 1:1   :  22,5 ko

 - Typon du module audio au format GIF 600 DPI :   ZIP - 137 ko

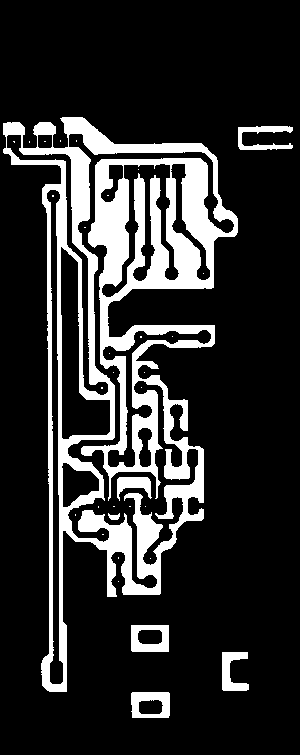

Schémas structurels, implantations et typons de la télécommande et du clavier :

 - Schéma structurel au format Adobe Reader de la télécommande et du clavier : : 219 ko

 - Implantation au format Adobe Reader de la télécommande et du clavier échelle 1:1   : 14 ko

 - Typon au format Adobe Acrobat de la télécommande et du clavier échelle 1:1  :  32 ko

 - Typon de la télécommande et du clavier au format GIF 600 DPI :   ZIP - 87,6 ko

Veuillez consulter la rubrique [ Imprimer les typons ] pour le paramétrage d'Adobe Acrobat Reader 5.x pour une impression à l'échelle 1:1
