Nomenclature du
commutateur
Résistances
1/4 W - 5% :
470 : R6, R7 1k : R8, R9 10k : R1, R2, R3, R4, R20
Condensateurs chimiques polarisés
: 470µF/16V : C1
Condensateurs plastiques LCC non
polarisés : 100nF : C2, C3, C4, C5
Condensateurs céramiques : 4,7pF : C14, C15
Diodes / Leds : D1 : Led bicolore à cathode commune de 3mm de
diamètre D7, D8 : Leds diodes rouges de 3mm de diamètre D2, D3 : 1N4007
Circuits intégrés : PIC16F84A/04/P : IC1 + support lyre 18 broches IR : deux
modèles possibles : -
RX-IR module de réception infrarouge Selectronic
-
RX-IR module de réception infrarouge Velleman
78L05 : IC6
Transistors : Q1,
Q2 : BC337
Quartz : 8 MHz : X1
Divers : SW1, SW2 : deux poussoirs
unipolaires horizontaux (référence Velleman : TS-21A) SW3 : touche-contact « KSA » miniature pour C.I vertical (référence
Sélectronic
: 33.8099) SW4 : deux picots tulipes sécables pour interrupteur M/A optionnel SW5 : deux picots tulipes sécables PD1 : pont de diode rond
W04 REL1, REL2 : relais DIL 1RT
/ 12VDC - 3A/120VAC : (référence
Velleman : N4100S) Trans1 : transformateur 1x12V – 0,68VA. (Com
Electronique : www.comelectronique.com/) F1 : Porte fusible pour C.I et fusible temporisé T20 de 3 ou 5A 3 borniers 2 plots 4
douilles standard de 4mm de diamètre
pour chassis. Circuit imprimé simple face : 132 x 104 1 coffret ABS Velleman G738. Coffret
disponible chez
[ Arquié
]
Aspect
d'un des deux poussoirs unipolaires
horizontaux :

Poussoir
miniature vertical pour
C.I :

Module
de réception infrarouge (modèle
Velleman) :

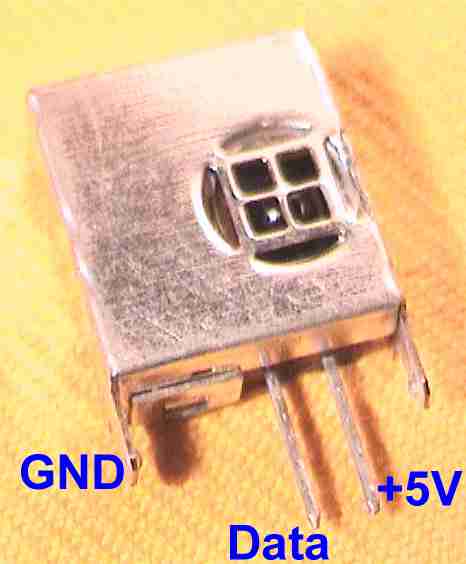

Module
de réception infrarouge
(modèle Sélectronic) :

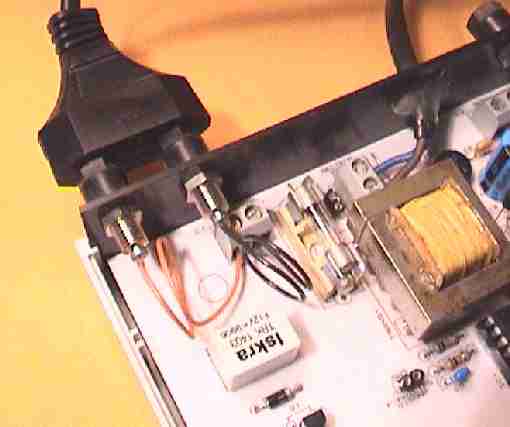

Liaisons
électriques :
 Les liaisons
électriques et le
diamètre du câble
seront adaptés
en fonction de la puissance de la charge.
Pour ma part, le présent
dispositif pilote deux charges de 30W
et 40W
ce qui justifie la faible section des
liaisons électriques orange et
noire.
Les

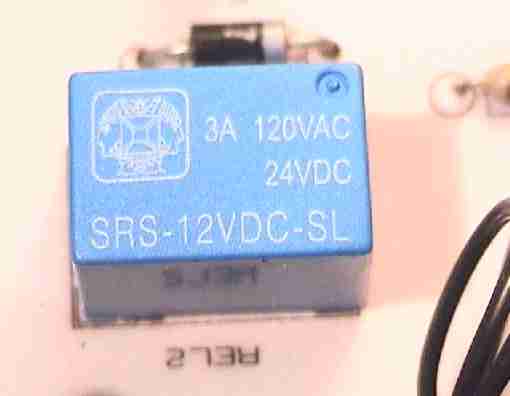

relais miniatures 1 RT Velleman 12V :

La

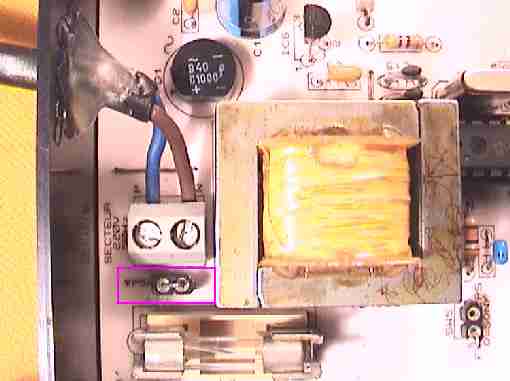

liaison au secteur :
 Le
typon comporte deux pastilles permettant
d'ajouter un interrupteur général
de mise sous ou hors tension générale.
Si vous n'avez aucun utilité
de cet interrupteur, vous
devrez impérativement court-circuiter
les
deux pastilles encadrées
en violet dans sur la photo ci-dessus.
Allure
de l'implantation et du circuit imprimé du
commutateur :

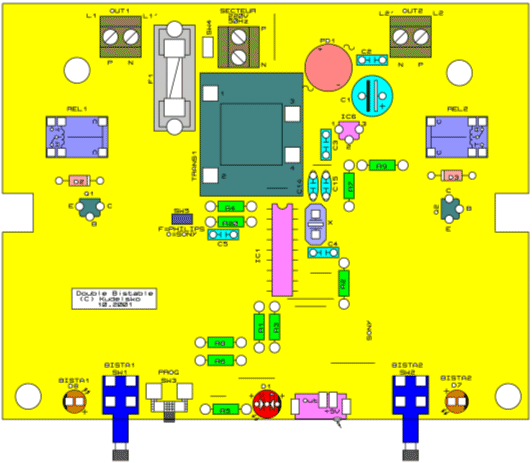

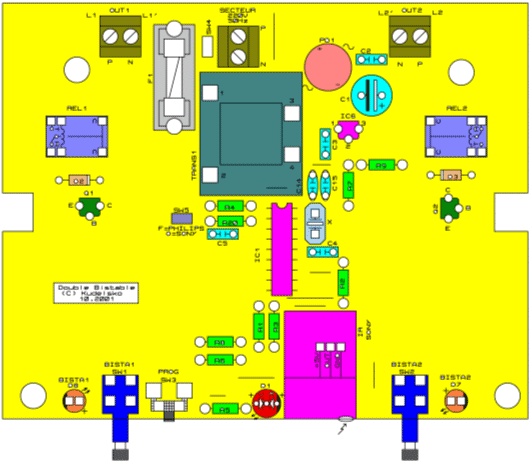

Avec un récepteur infrarouge
de la marque Sony
:
Avec un récepteur infrarouge
de la marque Velleman
:


Schéma structurel, implantations et typons du
commutateur :
-
Schéma structurel au format Adobe Acrobat Reader du
commutateur : 58,5 ko

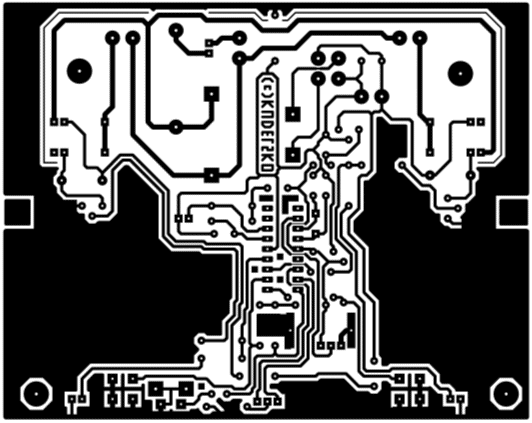

Implantation et cuivre du commutateur
pour un récepteur IR de la marque
SONY :
-
Implantation au format Adobe Acrobat du
commutateur IR SONY échelle
1:1 :
24,7 ko
-
Typon au format Adobe Acrobat Reader du
commutateur IR SONY échelle 1:1 : 157 ko
-
Typon du commutateur IR SONY GIF 600 DPI
: .
Exécutable
ZIP
- 196
ko

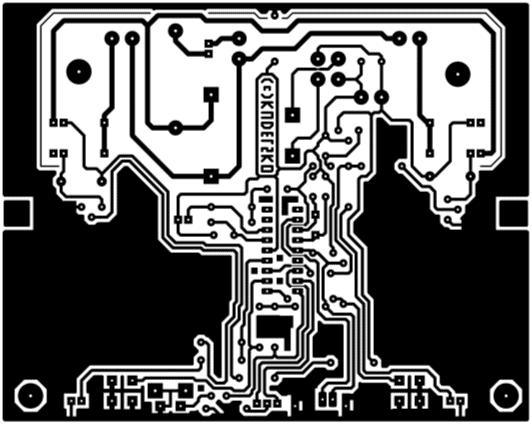

Implantation et cuivre du commutateur
pour un récepteur IR VELLEMAN
:
-
Implantation au format Adobe Acrobat du
commutateur IR VELLEMAN échelle
1:1 :
24,5 ko
-
Typon au format Adobe Acrobat Reader du
commutateur IR VELLEMAN échelle 1:1 : 166ko
-
Typon du commutateur IR VELLEMAN GIF 600 DPI
: .
Exécutable
ZIP
- 200
ko
Veuillez consulter la rubrique [
Imprimer
les typons ]
pour le
paramétrage d'Adobe Acrobat Reader 5.x pour une impression
à l'échelle 1:1.
|
