 Avant
propos :

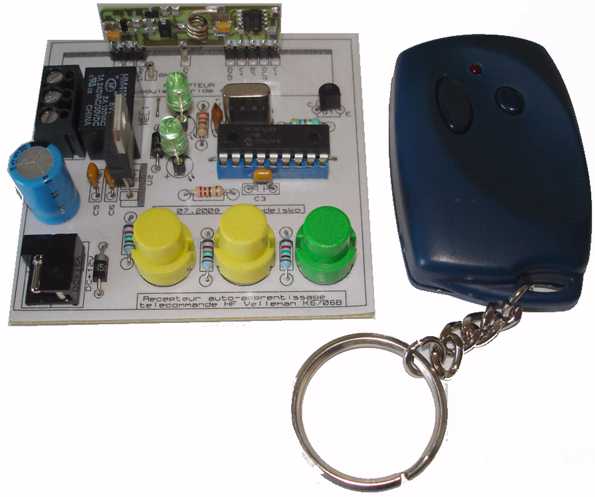

Voici
un récepteur à
auto-apprentissage
pour télécommande HF [
Velleman
] K6706B
émettant
à 433MHz.
La télécommande
livrée en kit
dispose de deux
touches
indépendante permettant d'activer
ou de désactiver
à distance un
relais placé
sur la platine du récepteur.

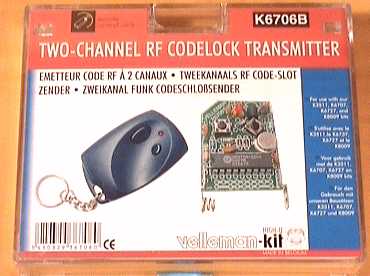

Aspect
du coffret renfermant la télécommande
vendue par [
Velleman
].
L'ensemble des composants de la télécommande
en kit.
Le
boitier ergonomique de la télécommande.
L'intérêt
de cette télécommande
repose sur l'emploie d'un circuit encodeur
CMOS
UM3758 proposant
jusqu'à 3
puissance 18 combinaisons
possibles
surclassant ainsi son illustre "cousin"
le UM3750 bien connu...
Toutefois,
le concepteur de la télécommande
n'a pas donné accès à
l'ensemble de 18 entrées de codage
réduisant les combinaisons possibles
à 8000
environ.
Dans ce but, quelques picots
tulipes ajoutés
pour la circonstance permettent de modifier
simplement le code de la télécommande
à distance HF comme ci-dessous
:

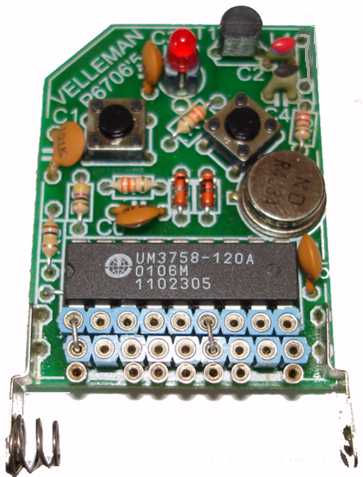

Gros
plan sur les
picots tulipes de
la télécommande HF
permettant
de modifier le code de la télécommande.

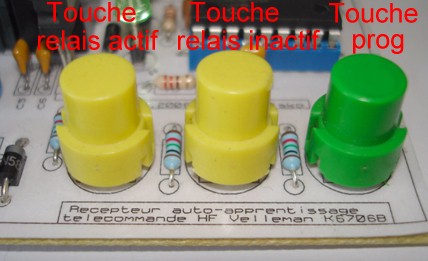

La
platine du récepteur HF à
auto-apprentissage dispose
d'un relais que l'on actionne directement
depuis la platine
à partir des boutons jaunes ou
bien à distance
grâce à la télécommande
HF de Velleman. Ainsi une touche permet
d'activer le relais et l'autre permet
de désactiver le même relais.
La touche de droite
de couleur verte
permet de précéder à
l'auto-apprentissage
du
code de votre télécommande.
Nous y reviendrons en détail
au chapitre
[ Utilisation ].

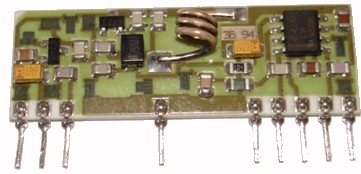

Le
récepteur HF à 433MHz
sera un modèle d'entrée
de gamme à modulation
d'amplitude
ou équivalent disponible dans
le commerce [
Comelec
].
Enfin,
la
platine récepteur dispose d'un
microcontrôleur PIC16F628A
chargé de décoder
le protocole série composé
de 18
bits
de l’encodeur
UM3758 intégré
à la télécommande
HF.
Présentation
de la platine du récepteur
HF à auto-apprentissage :

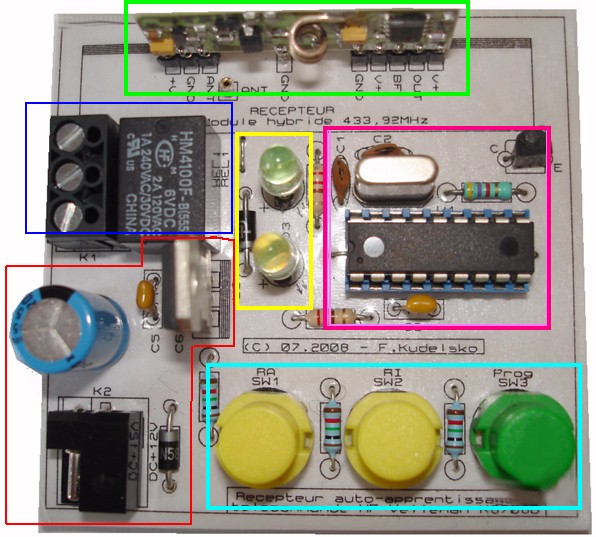

Voici
les principaux éléments
qui composent la petite platine récepteur
HF à auto-apprentissage :
|
Entouré en bleu :
|
relais et bornier
3 plots. |
|
Entouré en rouge : |
section filtrage et régulation
de la platine. |
|
Entouré en bleu clair : |
boutons de commande du relais ( jaune) et
d'auto-apprentissage du
code (vert). |
|
Entouré en violet : |
microcontrôleur et son quartz. |
|
Entouré en vert : |
récepteur HF 433MHz à modulation
d'amplitude. |
|
Entouré en jaune : |
leds de visualisation de réception
du code/programmation et
de l'état du relais. |
|
