 Programmation
des différentes touches de la
télécommande par le décodeur
à auto-apprentissage :
Mettez
la carte décodeur sous une tension
de
12 volts
(8V minimum à 20V maximum). Vous
constatez l’illumination de la led verte
ON.
La led bicolore doit être éteinte.
A
titre d’illustration, nous allons programmer
l’activation des relais
REL1
puis REL2
pour qu’ils réagissent aux touches
n°1
et n°2
de la télécommande HF.
Pour les touches n°3
et n°4,
vous procèderez de façon
identique…
Toutefois, vous
pouvez affecter n’importe quelle touche
de la télécommande à
n’importe quel relais.
 Programmation
de la touche n°1 affectée
au relais n°1 :
Touche n°1 de la
télécommande Comelec.
Placez le pôle n°1 en
position ON de SW2.
Les autres pôle doivent être impérativement en position OFF.
Dans un
premier temps, maintenez pressé la touche PROG :
Touche PROG
Dans un second temps, saisissez votre télécommande HF
et pressez la touche
n°1 jusqu’à l'illumination en
rouge de la led bicolore D5 attestant de la
mise en mémoire EEPROM de la trame série décodée. Dès cet instant, relâchez
toutes les touches (télécommande + touche Prog platine décodeur).
Attendez
l’extinction de la led bicolore.
Led
bicolore D5.
Dès à présent, la première touche est opérationnelle. Lors d’une
pression sur la touche n°1 de la télécommande, vous constatez
l’activation immédiate du relais REL1 couplé avec l’illumination de la
led D1 de couleur rouge.
Désormais, il vous reste à définir le mode de fonctionnement de la sortie
n°1, c’est à dire choisir entre le mode bistable ou impulsionnel.
Pour ce faire :
- positionnez le pôle n°1 de
SW2 en position ON pour obtenir un fonctionnement de la sortie n°1 en
mode bistable.
- positionnez le pôle n°1 de
SW2 en position OFF pour obtenir un fonctionnement de la sortie n°1
en mode impulsionnel. Le potentiomètre P1 vous permet de régler
la durée d’activation du relais en mode impulsionnel (de 400ms à 3s).
Mode
bistable relais 1 Mode
impulsionnel relais 1
Réglage
de la durée de l’impulsion
Relais REL1, diode D1
et bornier 3 plots K1
Programmation
de la touche n°2 affectée
au relais n°2 :
Touche
n°2 de la télécommande Comelec
Placez le pôle n°2 en
position ON de SW2.
Les autres pôle doivent être impérativement en position OFF.
Dans un
premier temps, maintenez pressé la touche PROG :
Touche PROG
Dans un second temps, saisissez votre télécommande et pressez la touche
n°2 jusqu’à l’illumination en rouge de la led bicolore D5 attestant de la
mise en mémoire EEPROM de la trame série décodée.
Dès cet instant, relâchez
toutes les touches (télécommande + touche Prog platine décodeur).
Attendez
l’extinction de la led bicolore.
Led
bicolore D5.
Dès à présent, la seconde touche est opérationnelle. Lors d’une
pression sur la touche n°2 de la télécommande, vous constatez
l’activation immédiate du relais REL2 couplé avec l’illumination de la
led D2 de couleur rouge.
Désormais, il vous reste à définir le mode de fonctionnement de la sortie
n°2, c’est à dire choisir entre le mode bistable ou impulsionnel.
Pour ce faire :
- positionnez le pôle n°2 de
SW2 en position ON pour obtenir un fonctionnement de la sortie n°2 en
mode bistable.
- positionnez le pôle n°2 de
SW2 en position OFF pour obtenir un fonctionnement de la sortie n°2
en mode impulsionnel. Le potentiomètre P1 vous permet de régler
la durée d’activation du relais en mode impulsionnel (de 400ms à 3s).
Mode
bistable relais 2 Mode
impulsionnel relais 2
Réglage
de la durée de l’impulsion
Relais REL2, diode D2
et bornier 3 plots K2
Programmation
des touches n°3 et n°4 affectés
aux relais n°3 et n°4 :
Vous
l’aurez sans aucun doute compris, la
procédure de programmation des
touches n°3 et n°4 de la télécommande
est strictement identique à la
précédente démarche…
Néanmoins,
voici les pôles de SW2
destinés
à la programmation des relais
n°3
et n°4.
Ci-dessous, les modes de
fonctionnement de la sortie relais n°3 (bistable et impulsionnel) :
Mode bistable relais 3
Mode
impulsionnel relais 3
Voici les modes de fonctionnement de la
sortie relais n°4 (bistable et impulsionnel) :
Mode
bistable relais 4 Mode
impulsionnel relais 4
Remarque
1 :
Bien évidemment, vous avez la possibilité de combiner les modes
impulsionnels et bistables sur les différentes sorties relais comme par
exemple :
Les sorties relais 2 et 3 sont en mode Bistable.
Les sorties relais 1 et 4 sont en mode
implusionnel.
Remarque
2 :
Lors de la programmation d’une quelconque sortie relais, vous devez vous
assurer d'avoir un seul et unique pôle de SW2 en position ON. Dans le
cas contraire, la programmation ne pourra s’opérer.

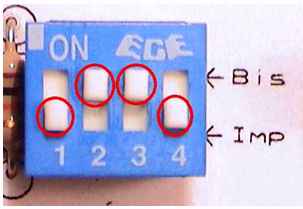

Dans cet exemple on souhaite programmer en EEPROM la
sortie relais n°2.
Toutefois, la procédure de mémorisation ne peut
s’effectuer car le pôle n°4
de SW2 est en position ON (mode Bistable).
PTélécommande
HF 433MHz :
Pour ceux préférant construire eux
même leur propre télécommande HF, voici un exemple de schéma structurel pour
une télécommande 433MHz composée
de quatre touches. Cette télécommande
est compatible avec le présent décodeur à auto-apprentissage.
Téléchargement
du schéma au format Adobe Acrobat Reader de
la télécommande :  72 ko
L’étage modulateur HF
sera confié à un
émetteur spécialisé CMS MIPOT tel que par exemple :
Remarque
:
Attention à la tolérance des
composants R6, R7 et C1 cadençant l’horloge RC en
PIN 13 du UM3750. Si la tolérance s’éloigne un peut trop des
valeurs théoriques, le décodeur à auto-apprentissage risque de ne pas pouvoir
se synchroniser correctement sur la trame série du UM3750.
Extrait
du schéma structurel.
Le UM3750 est configuré en mode émission
R6 = 100k - 5%.
R7 = 27k - 5%
C1 = 180pF - 2% céramique de type plaquette miniature
|
