Utilisation du gradateur


         N'oubliez pas de débrancher systématiquement du secteur votre gradateur avant toute intervention sur le circuit imprimé ou sur la configuration de ce dernier. Une grande partie du montage véhicule la phase du secteur.


  Trois modes de fonctionnement du gradateur :

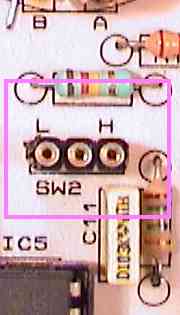

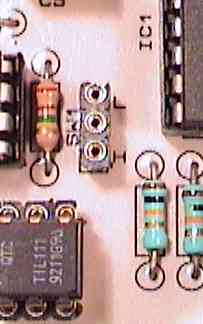

            Le cavalier de SW1 et SW2 est placé en position L :

SW1 du gradateur n°1

 SW2 du gradateur n°2

                  Dans cette configuration et dès la mise sous tension, le gradateur saute immédiatement à la luminosité maximale. En cas de gradation, le processus débutera au niveau de la luminosité minimale.                   Ainsi, à partir de là, on dispose d'une possibilité de gradation continue vers le haut et vers le bas.

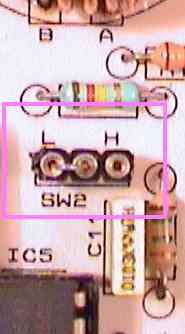

            Aucun cavalier n'est positionné sur SW1 et SW2 :

SW1 du gradateur n°1

 SW2 du gradateur n°2


                   Dans cette configuration, le circuit intégré SLB0587
mémorise le niveau de luminosité demandé par l'utilisateur de sorte que lors de la prochaine mise en fonction on retrouve le dit niveau.                    En cas de gradation, chaque arrêt de commande via IC1 se traduit par une inversion du sens de gradation.

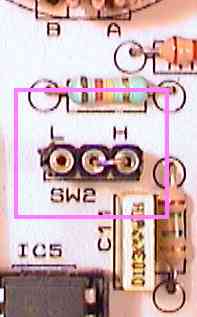

            Les cavaliers de SW1 et SW2 sont placés en position H (mode conseillé) :

SW1 du gradateur n°1

 SW2 du gradateur n°2


                   Comme c'était le cas pour la position
L, la luminosité est, lors de la mise sous tension, mise à son maximum. En cas de gradation, chaque arrêt de commande de IC1 entraîne une inversion du sens de gradation. Ainsi, ce mode de fonctionnement permet, à l'aide d'une commande unique, tant la commutation marche/arrêt que la gradation. C'est cette position qui sera choisie par défaut dans cette réalisation.



  Initialisation du protocole de télécommande :

      Avant d'entreprendre l'apprentissage des codes de votre télécommande, vous devez définir le protocole de codage infra-rouge du décodeur IC1.

        Initialisation du protocole RC5 pour une télécommande Philips :

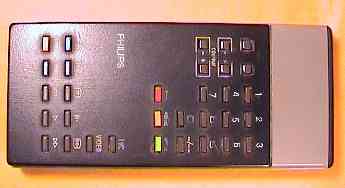

            Exemple de télécommande de la marque Philips :

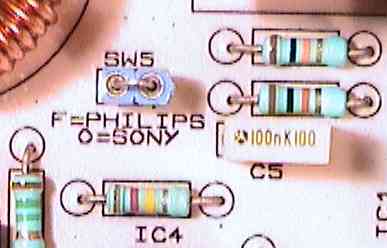

           Initialisation du protocole Philips pour le microcontrôleur IC1 :


Court-circuitez les picots tulipes du connecteur SW5



   Initialisation du protocole SIRSC pour une télécommande Sony :

            Exemple de télécommande de la marque Sony :

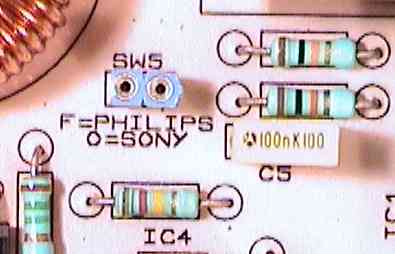

           Initialisation du protocole Sony pour le microcontrôleur IC1 :


Les picots tulipes du connecteur SW5 sont laissés ouverts



  Exemple de programmation par auto-apprentissage :

     Dans la démonstration suivante, nous allons programmer par auto-apprentissage les codes de deux touches d'une télécommande Sony. Bien évidemment, la démarche sera strictement identique pour une télécommande Philips en prenant soin de configurer le microcontrôleur IC1 correctement comme explicité précédemment.


        Sélection des touches de la télécommande à distance :

            J'ai choisi arbitrairement les touches n°1 et n°2 de ma télécommande Sony pour piloter le gradateur n°1 et n°2.



        Configuration du protocole de reconnaissance Sony :


Les picots tulipes du connecteur SW5 sont laissés ouverts



        Auto-apprentissage du microcontrôleur IC1 pour le fonctionnement du gradateur n°1 :

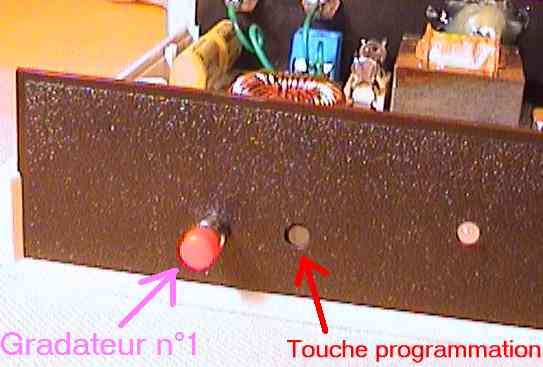

            Tout en maintenant pressé simultanément les touches Gradateur n°1 et programmation, pressez la touche n°1 de votre télécommande Sony (la télécommande doit être dans la direction du récepteur infra-rouge !). Dès que la led bicolore D1 s'éclaire en rouge, relâchez toutes les touches et attendez l'extinction de la led D1.


Touche n°1 de la télécommande Sony

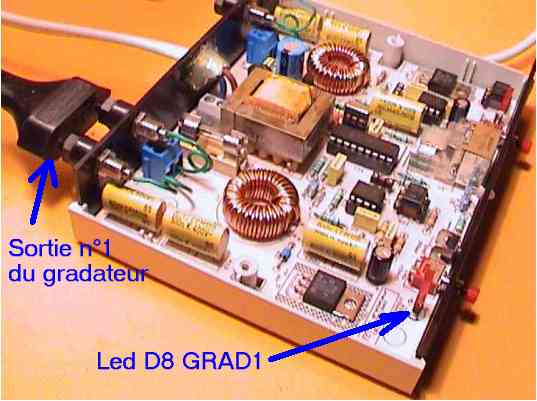

      Vous pouvez désormais tester le gradateur n°1. Connectez une lampe à la sortie n°1 du gradateur et appuyez sur la touche n°1 de votre télécommande Sony. Vous devez observer l'illumination de la led bicolore D1 en vert suivie de la led rouge D8 GRAD1. Au même instant, votre lampe doit s'allumer.

         Si vous
maintenez pressé la touche n°1 de votre télécommande, vous devez constater l'effet de gradation...



        Auto-apprentissage du microcontrôleur IC1 pour le fonctionnement du gradateur n°2 :

            Tout en maintenant pressé simultanément les touches Gradateur n°2 et programmation, pressez la touche n°2 de votre télécommande Sony. Dès que la led bicolore D1 s'éclaire en rouge, relâchez toutes les touches et attendez l'extinction de la led D1.


Touche n°2 de la télécommande Sony

         Vous pouvez désormais tester le gradateur n°2. Connectez une lampe à la sortie n°2 du gradateur et appuyez sur la touche n°2 de votre télécommande Sony. Vous devez observer l'illumination de la led bicolore D1 en vert suivie de la led rouge D7 GRAD2. Au même instant, votre lampe doit s'allumer.

         Si vous
maintenez pressé la touche n°2 de votre télécommande, vous devez constater l'effet de gradation...



  Poussoirs d'activation de façade des gradateurs n°1 et 2 :

         Le montage vous offre aussi la possibilité d'activer les gradateurs directement à partir des touches en façade du boîtier...


         Bonne utilisation à tous...
