Etalonnage de l'oscilloscope


  Conditions initiales :

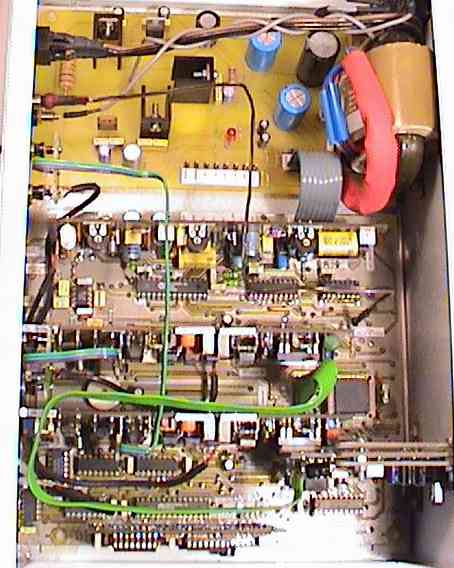

     Vérifiez les interconnexions de l'ensemble des cartes de l'oscilloscope. Assurez-vous d'obtenir les différents potentiels continus en sortie de la carte alimentation.





  Placez tous les ajustables en position médiane. Pour les ajustables multi tours cela s'avère un peu plus délicat, car cela nécessite de mesurer à l’ohmmètre la position médiane du curseur.
         Ne vous préoccupez pas du réglage des condensateurs ajustables C3 et C7 des cartes filles Voies A et B.  Nous y reviendrons un peu plus tard.

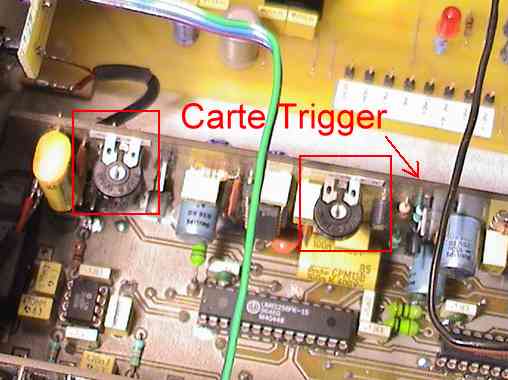

Ajustables en position médianes pour la carte fille Trigger



      Reliez l'oscilloscope à votre unité centrale au moyen de l'embase série ou USB.



       Mettez l'oscilloscope sous tension. Simultanément, vous devez entendre une tonalité montante émise par le buzzer de la carte mère. Choisissez le port de communication et lancez le dialogue entre le PC et l'oscilloscope.



Cliquez sur le bouton PIC afin d'amorcer la communication
entre le PC et l'oscilloscope.




       Laissez fonctionner l'oscilloscope pendant une bonne dizaine de minutes de manière à atteindre la stabilité thermique des composants.

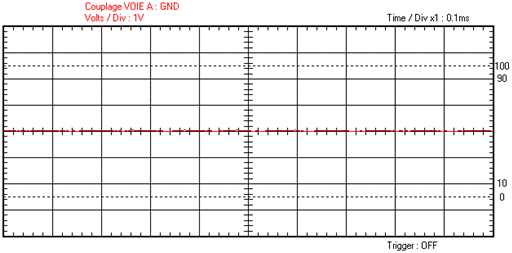

          Lors du premier démarrage, il est normal d'avoir la trace rouge de la Voies A apparaître tout en haut ou en bas du graticule.



    Procédure d'étalonnage de l'oscilloscope :

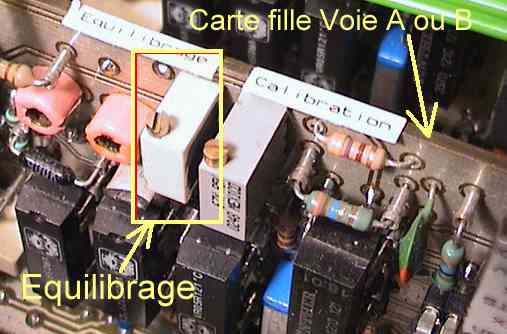

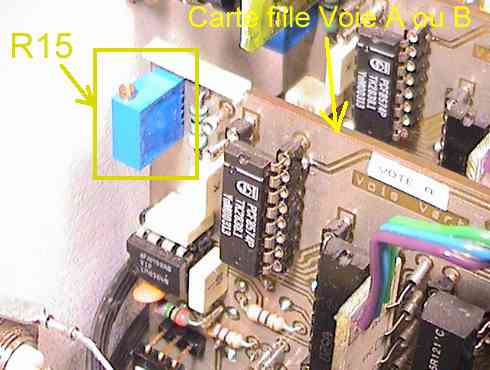

        Equilibrage des convertisseurs analogiques - numériques des cartes filles Voies A et B :

           Placez les sondes d'un voltmètre (position continue) entre la broche 21 du circuit intégré TDA8703 référencé U2 et la masse du montage.  Réglez l'ajustable R7 de manière à obtenir un potentiel continue de 4,52V sur chacune des cartes filles Voies A et B.





        Positionnement de la trace Voie A au centre du graticule :

          Au niveau logiciel, conservez le paramétrage de la Voie A par défaut, comme représenté ci-dessous :



  l'interrupteur ON / OFF en position ON,

  le couplage d'entrée sur la position GND,

  la réglette de position verticale centrée,

  le calibre sur 1Volt/Div.



         Agissez sur le réglage de l'ajustable
R7
(situé en face avant) de la carte mère de manière à positionner la trace horizontale de couleur rouge au centre du graticule.

Trace rouge de la Voie A positionnée au centre du graticule

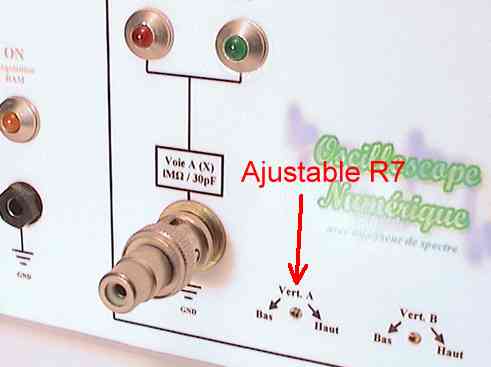

Ajustable R7 de la carte mère positionné en façade du coffret





        Positionnement de la trace Voie B au centre du graticule :

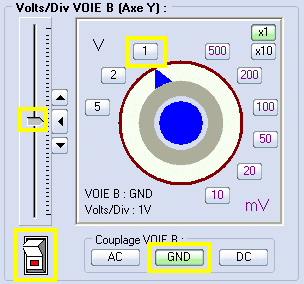

          Activez l'affichage (en bleu) de la Voie B et conservez les autres paramètres en état :



  l'interrupteur ON / OFF est désormais en position ON,

  le couplage d'entrée sur la position GND,

  la réglette de position verticale centrée,

  le calibre sur 1Volt/Div.

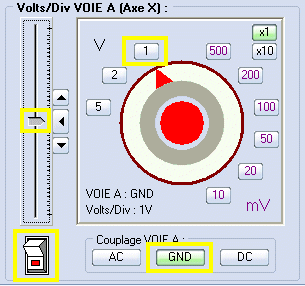

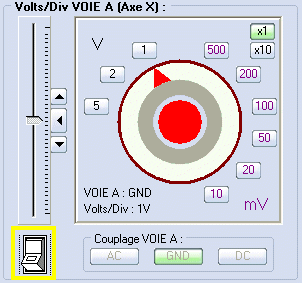

         Pour une meilleure visibilité, je vous conseille
d'arrêter provisoirement l'affichage de la Voie A en positionnant l'interrupteur ON/OFF sur OFF, comme ci-dessous :




         Agissez sur le réglage de l'ajustable
R18 de la carte mère de manière à positionner la trace horizontale de couleur bleue au centre du graticule.

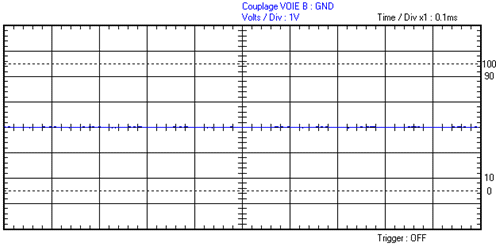

Trace bleue de la Voie B positionnée au centre du graticule

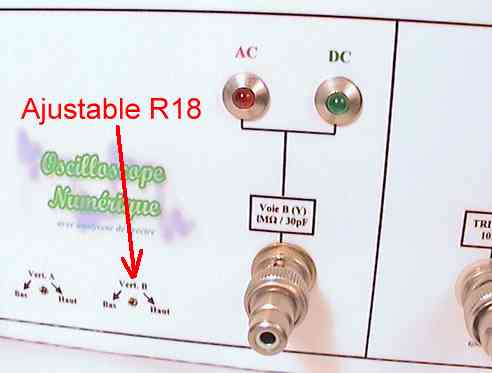

Ajustable R18 de la carte mère positionné en façade du coffret



        Calibration des convertisseurs analogiques - numériques :

           Placez les sondes d'un voltmètre (position continue) entre la broche 9 du circuit intégré TDA8703 référencé U2 et la masse du montage.  Réglez l'ajustable R14 de manière à obtenir un potentiel continue de 2,94V pour chacune des deux cartes filles Voies A et B.



          Après avoir effectué le réglage de R14 sur les deux cartes filles Voies A et B, recentrez si nécessaire les traces horizontales rouges et bleues en jouant à nouveau sur les deux ajustables de la face avant du coffret R7 (centrage Voie A) et R18 (centrage Voie B).



        Point de repos :

          Sur le plan logiciel, revenez aux paramétrages de la Voie A par défaut et répondant aux conditions suivantes :



  l'interrupteur ON / OFF en position ON,

  le couplage d'entrée sur la position GND,

  la réglette de position verticale centrée,

  le calibre sur 1Volt/Div.



         Tout en cliquant successivement sur les trois calibres 1Volt/Div, 2Volts/Div et 5Volts/Div réglez l'ajustable R15 de la carte fille Voie A de manière à faire coïncider la position de la trace horizontale avec elle-même pour chacun des trois calibres.


           Recherchez le
meilleur compromis permettant d'obtenir une trace située à la même position verticale du graticule quelque soit les 3 calibres précédents Volts/ Div utilisés.
Attention, ce réglage est long et délicat car pour obtenir une bonne précision, il est nécessaire d’ajuster R15 d’un huitième de tour à la fois.


          Afin d'illustrer ce réglage délicat, voici quelques recopies d'écran. Les trois premiers oscillogrammes montrent un réglage du point de repos non optimisé. En effet, la trace horizontale se déplace verticalement en fonction des calibres 1Volt/Div, 2Volts/Div et 5Volts/Div utilisés.

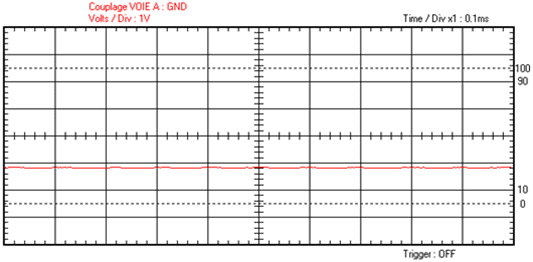

         Calibre 1 Volt/Div :

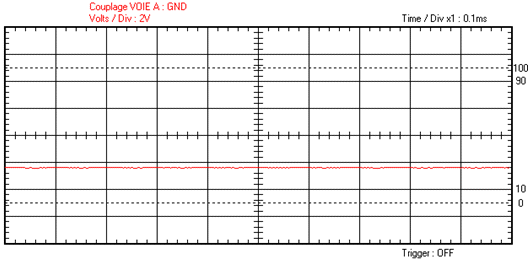

         Calibre 2 Volts/Div :

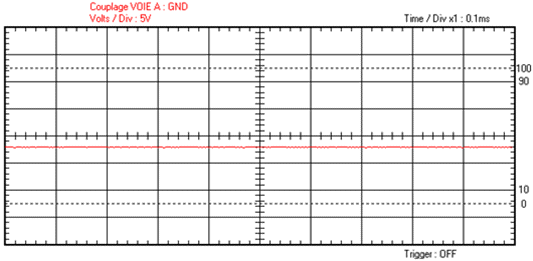

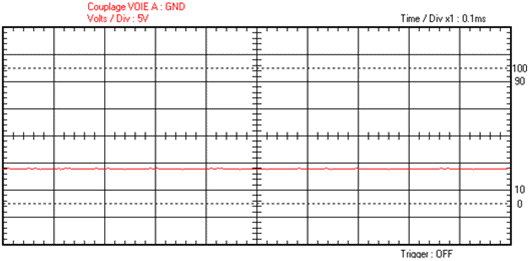

         Calibre 5 Volts/Div :



          Les trois oscillogrammes suivants montrent un réglage du point de repos optimisé. En effet, la trace horizontale reste quasiment à la même place verticale quelque soit les calibres 1Volt/Div, 2Volts/Div et 5Volts/Div utilisés.

         Calibre 1 Volt/Div :



         Calibre 2 Volts/Div :



         Calibre 5 Volts/Div :



         Après le réglage du point de repos,
recentrez si nécessaire les traces horizontales rouges et bleues en jouant à nouveau sur les deux ajustables de la face avant du coffret R7 (centrage Voie A) et R18 (centrage Voie B).



        Procédez de la même façon pour étalonner le point de repos de la carte fille
Voie B.




        Réglage de la carte trigger :

         Calibration du trigger Voie A :

        Injectez un signal sinusoïdal de quelques kilo Hertz (6 kHz par exemple) sur l'entrée BNC Voie A. Sélectionnez dans le logiciel une base de temps Time/Div de 0.1ms, un calibre Volts/Div de 1V et un couplage d'entrée AC pour la Voie A. Enfin, sélectionnez l'entrée Trigger Voie A.

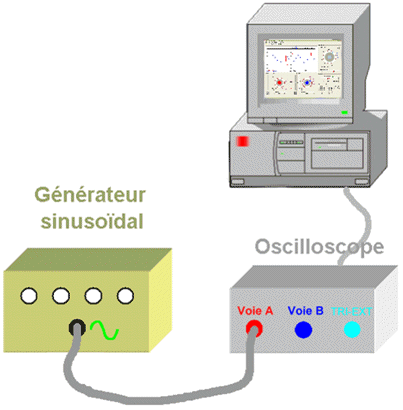

Illustration du câblage entre l'oscilloscope
et votre générateur de fonctions en position sinusoïdal.



Calibre Volts/Div de 1V
et un couplage d'entrée AC pour la Voie A





Base de temps Time/Div de 0.1ms




Entrée trigger Voie A sélectionnée



        Réglez l'ajustable R16 de la carte fille Trigger de manière à obtenir une trace sinusoïdale parfaitement synchronisée sur le graticule.

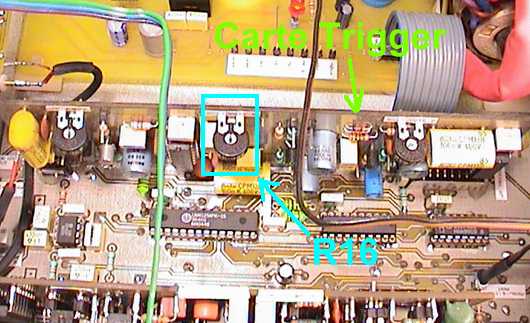

Ajustable R16 sur la carte fille Trigger

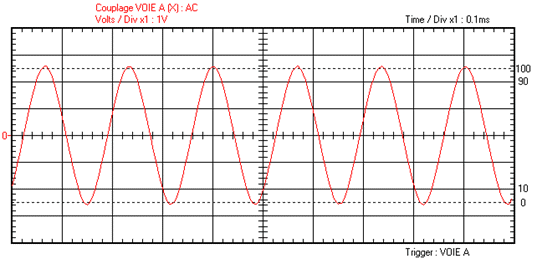

Sinusoïde parfaitement synchronisée pour la Voie A



         Calibration du trigger Voie B :

        Cette fois-ci, injectez un signal sinusoïdal de quelques kilo Hertz (6 kHz par exemple) sur l'entrée BNC Voie B. Sélectionnez dans le logiciel une base de temps Time/Div de 0.1ms, un calibre Volts/Div de 1V et un couplage d'entrée AC pour la Voie B. Sélectionnez enfin, l'entrée Trigger Voie B.

Illustration du câblage entre l'oscilloscope
et votre générateur de fonctions en position sinusoïdal.



Calibre Volts/Div de 1V
et un couplage d'entrée AC pour la Voie B




Base de temps Time/Div de 0.1ms



Entrée trigger Voie B sélectionnée



        Réglez l'ajustable R25 de la carte fille Trigger de manière à obtenir une trace sinusoïdale parfaitement synchronisée sur le graticule.

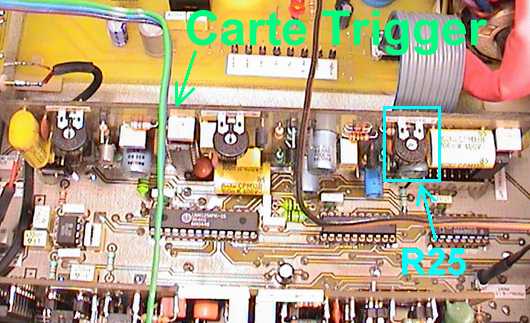

Ajustable R25 sur la carte fille Trigger

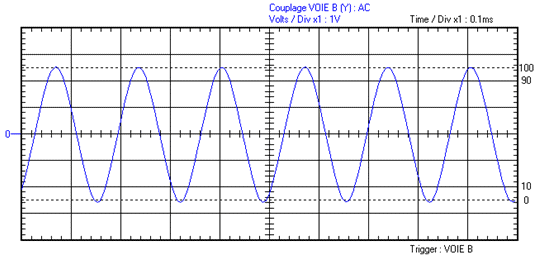

Sinusoïde parfaitement synchronisée pour la Voie B




        Calibration du Trigger externe :

        Arbitrairement, injectez un signal sinusoïdal de quelques kilo Hertz (6 kHz par exemple) sur l'entrée BNC Voie A. Appliquez ensuite le même signal sinusoïdal sur l'entrée Trigger Externe.
       Sélectionnez dans le logiciel, une base de temps
Time/Div de 0.1ms, un calibre Volts/Div de 1V et un couplage d'entrée AC pour la Voie A. Sélectionnez enfin, l'entrée Trigger Externe.

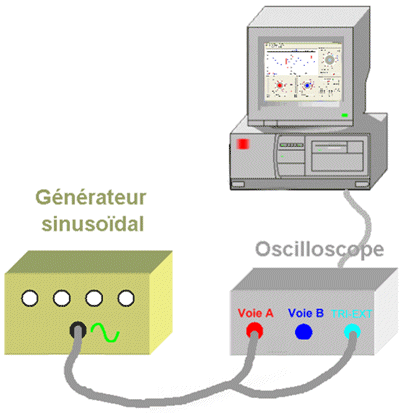

Illustration du câblage entre l'oscilloscope
et votre générateur de fonctions en position sinusoïdal.



Calibre Volts/Div de 1V
et un couplage d'entrée AC pour la Voie A




Base de temps Time/Div de 0.1ms



Entrée Trigger Externe sélectionnée




        Réglez l'ajustable R7 de la carte fille Trigger de manière à obtenir une trace sinusoïdale parfaitement synchronisée sur le graticule.

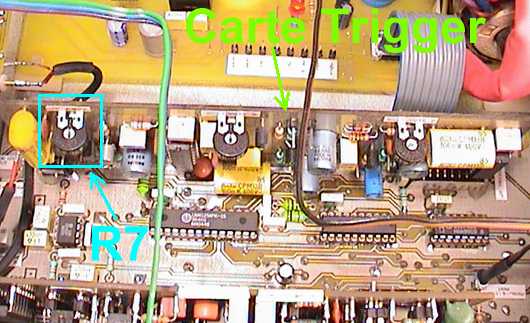

Ajustable R7 sur la carte fille Trigger.

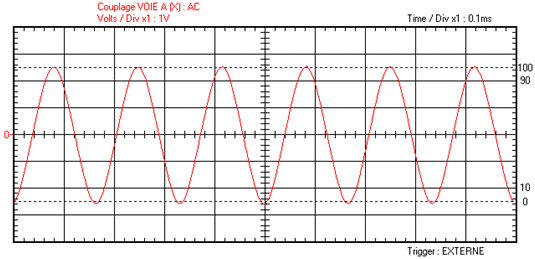

Sinusoïde parfaitement synchronisée sur l'entrée Trigger Externe.




         Réglage de la compensation en fréquence des cartes filles Voies A et B :

         Compensation en fréquence pour les calibres Volts/Div de 5V à 1V :

        - Connectez une sonde d'oscilloscope à l'entrée BNC Voie A. Placez le commutateur d'impédance d'entrée de la sonde sur la position x1 comme ci-après :

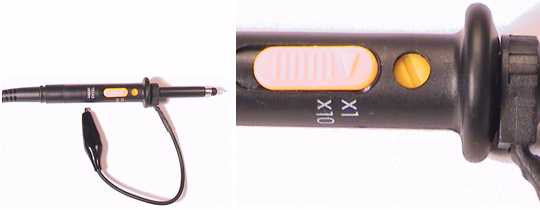

        Sonde d'oscilloscope en position x1


        - Choisissez un calibre Volts/Div de 1V pour la Voie A.
        - Activez le couplage
DC de la Voie A.

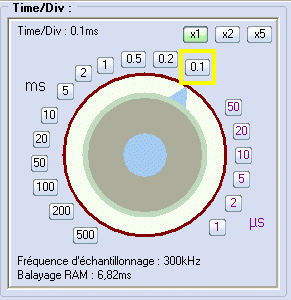

        - Choisissez une base de temps
Time/Div de 0,1ms.
        - Activez le
Trigger de la Voie A.

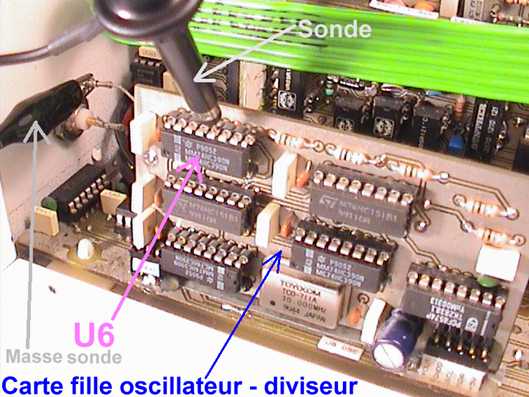

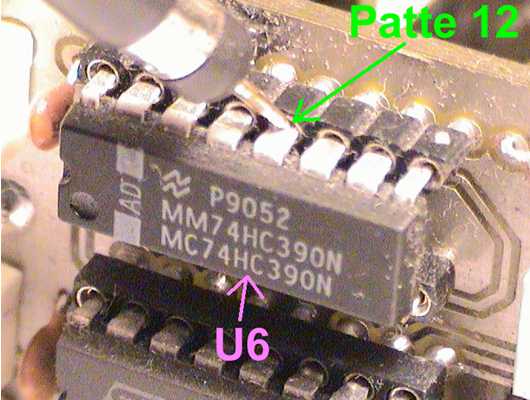

        - Placez la pointe de touche de la sonde sur la
patte 12 du circuit intégré U6 (74HC390) de la carte fille oscillateur diviseur
qui délivre à cet emplacement une fréquence de 3kHz. La masse de la sonde sera reliée par exemple à l'armature d'un connecteur BNC comme ci-dessous :





        - Avec la réglette de positionnement vertical de la Voie A, descendez la trace afin de visualiser les amplitudes du signal carré dans son intégralité comme ci-après :

Réglette permettant de descendre la trace de la Voie A.



Visualisation complète des amplitudes du signal carré.



        - Ajustez le condensateur Murata C3 (couleur rouge) de la Voie A avec l'aide d'un tournevis HF isolé jusqu'à l'obtention d'une tension d'onde carrée ayant un sommet le plus plat possible.

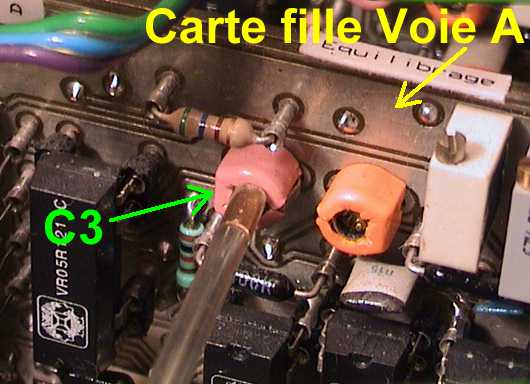

Emplacement du condensateur Murata C3 de couleur rouge

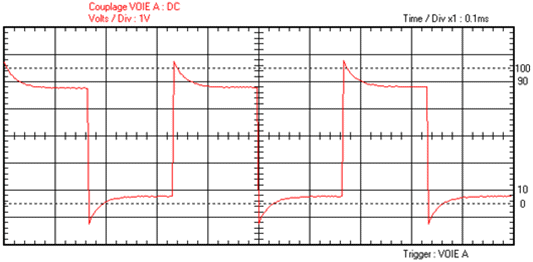

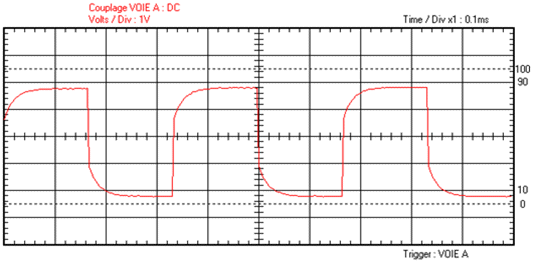

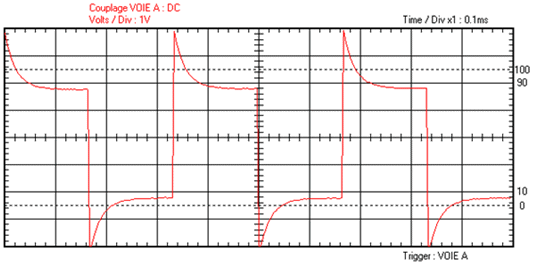

Le réglage de C3 n'est pas optimisé



Le réglage de C3 n'est pas optimisé

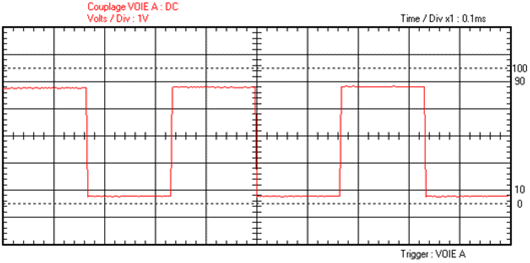

Le réglage de C3 est optimisé




         Compensation en fréquence pour les calibres de 500mV à 10mV :

        - Dans les mêmes conditions que précédemment, choisissez un calibre Volt/Div de 500mV et conserver les autres réglages en état.
        - Positionnez à nouveau la sonde d'oscilloscope sur la patte
12 de U6 afin de visualiser le signal carré.
        - Déplacez
vers le haut la trace de la Voie A avec la réglette de positionnement vertical de manière à observer les niveaux bas du signal carré comme ci-dessous :

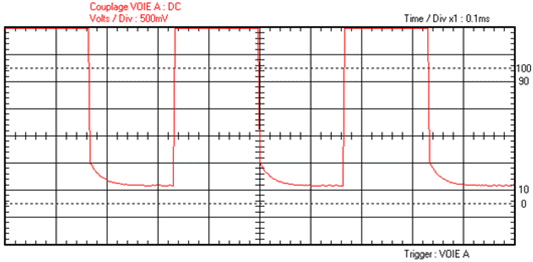

Niveaux bas du signal carré avec un calibre Volts/Div de 500mV



        - Ajustez le condensateur Murata C7 (couleur orange) de la Voie A avec l'aide d'un tournevis HF isolé jusqu'à l'obtention d'une tension d'onde carrée ayant un sommet le plus plat possible.

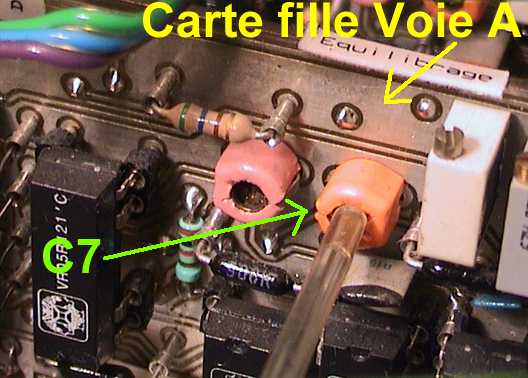

Emplacement du condensateur Murata C7 de couleur orange

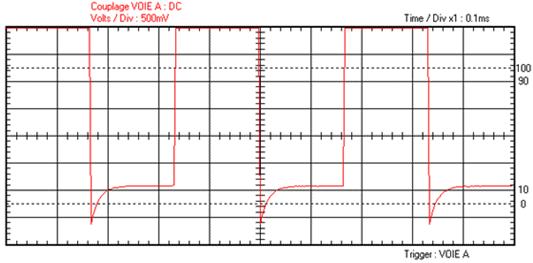

Le réglage de C7 n'est pas optimisé



Le réglage de C7 n'est pas optimisé



Le réglage de C7 est optimisé





        - Enfin, déplacez la trace vers
le bas afin de visualiser les niveaux haut du signal carré. Vérifiez que ceux-ci soient parfaitement plats comme ci-après :

Les niveaux haut du signal carré sont parfaitement plats.


      Procédez de la même façon pour la carte fille Voie B.




        Vérifications des potentiels :

        Avant de clore le chapitre sur l'étalonnage de l'oscilloscope, il est préférable d'effectuer un dernier contrôle des différents potentiels continus réglés précédemment :

           vérifiez le potentiel d'équilibrage du convertisseur analogique - numérique. Vous devez obtenir en broche 21 du TDA8703 un potentiel de 4,52V pour les cartes filles des Voies A et B.

           vérifiez le potentiel de calibration du convertisseur analogique - numérique. Vous devez obtenir en broche 9 un potentiel de 2,94V pour les cartes filles des Voies A et B.

       Si les potentiels ont légèrement varié, retouchez les réglages des ajustables correspondant.        Commencez de préférence par retoucher le réglage de l'équilibrage puis finissez par celui de la calibration. Référez-vous au début de cette page pour connaître la désignation des ajustables à retoucher.
      Si les tensions sont
correctes, l'oscilloscope est désormais étalonné et opérationnel.

      Félicitations!




    Calibration d'une sonde d'oscilloscope x1 / x10 en position x10 :

        L’impédance d’entrée de oscilloscope, bien qu’élevée (1Mohm) peut ne pas suffire à certaines mesures. On a alors recours à des sondes qui, lorsqu’elles sont reliées à l’oscilloscope, présentent entre pointe de touche et prise de masse, une impédance beaucoup plus élevée : 10 fois l’impédance de
l’oscilloscope habituellement
.

Exemple de sonde d’impédance x1 / x10



        En contrepartie, le signal présent à l’entrée de l’oscilloscope est atténué par 10 (atténuation de 1/10) pour une sonde multipliant par 10 (x10) l’impédance d’entrée de l’oscilloscope. Autre avantage primordial de ces sondes atténuatrices est que la capacité qu’elles présentent en entrée est beaucoup plus faible que celle présentée par l’entrée de l’oscilloscope lui-même. Ceci est très important
lorsqu’on travaille en
signaux de hautes fréquences qui risquent d’être fortement atténués par la capacité de l’instrument de mesure.

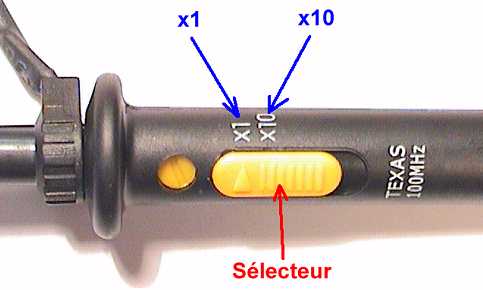

Sélecteur x1 / x10 intégré à la sonde d’oscilloscope



        Or, il faut toujours calibrer une sonde de mesure en position x10 quelque soit le type d'oscilloscope employé : ici notre oscilloscope numérique.

        Pour ce faire, suivez la démarche suivante :

        -  placez le sélecteur de la sonde en position x10.


         - choisissez un calibre Volts/Div de 100mV pour la Voie A.
        - activez le couplage
AC (pas DC !) de la Voie A.
        - choisissez une base de temps
Time/Div de 0,1ms.
        - activez le
Trigger de la Voie A.
        - placez la pointe de touche de la sonde sur la
patte 12 du circuit intégré U6 (74HC390) de la carte fille oscillateur diviseur. La masse de la sonde sera reliée par exemple à l'armature d'un connecteur BNC comme ci-dessous :

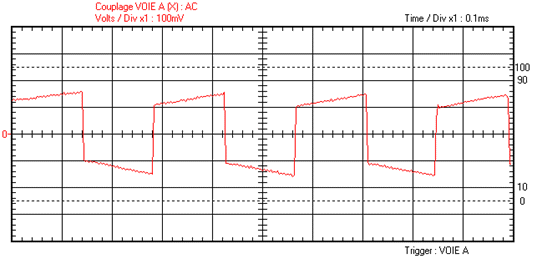

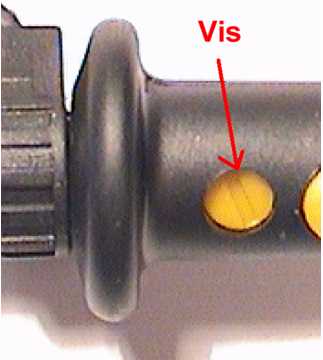

        - Réglez la vis de la sonde de mesure jusqu'à l'obtention d'une tension d'onde carrée ayant un sommet le plus plat possible.

Vis de la sonde de mesure



Le réglage de la sonde en x10 n'est pas optimisé



Le réglage de la sonde en x10 est optimisé


























Copyright © 2000 - 2017. F.KUDELSKO. Tous droits réservés.
Reproduction interdite sans autorisation.
