Utilisation du programmateur


  Conditions initiales avant d'utiliser le programmateur :

      Vous avez téléchargé puis installé avec succès sur votre PC le logiciel .

      Le microcontrôleur PIC18F2550-I/SP du programmateur est programmé. Voir chapitre
[ Programmation 18F2550 ] pour de plus amples détails.


   Vous avez effectué les tests de bon fonctionnement de votre programmateur USB décrits à la page [ Logiciel Microchip ] du chapitre Troubleshoot.

   Si ces quelques conditions sont remplies, alors nous pouvons passer à la phase de programmation.     Pour ce faire, plusieurs exemples de programmation de microcontrôleurs et d'EEPROM sont proposés ci-après ainsi que les recommandations pour l'utilisation du connecteur ICSP sur une cible externe.




  Programmation d'un PIC16F628A :

     Déconnectez le cordon USB du PC afin de mettre le programmateur hors tension. Insérez votre microcontrôleur 16F628A à programmer dans le support correspondant (attention au sens !).

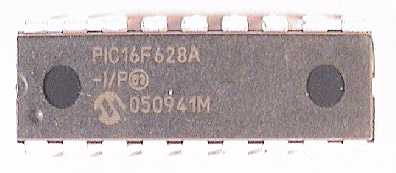

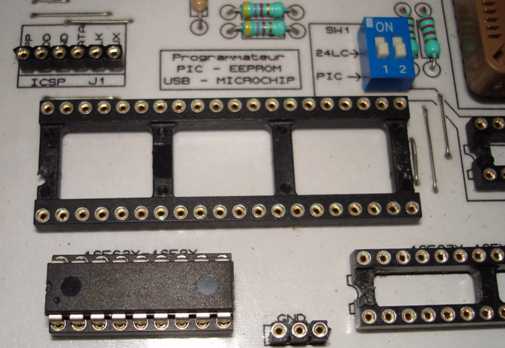

Microcontrôleur PIC16F628A installé
sur son support tulipe 18 broches

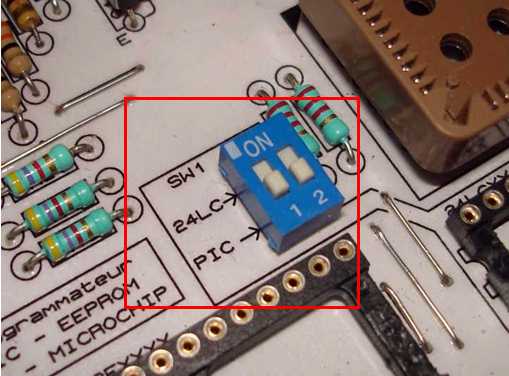

     Assurez-vous d'avoir SW1 placé sur la position PIC comme ci-dessous :



     Mettez votre programmateur à nouveau sous tension en connectant le cordon USB à votre PC.          Attention, n'utilisez pas de HUB USB pour connecter le programmateur à votre PC.

         La led verte
ON doit s'illuminer.





      Lancez le logiciel en cliquant sur l'icône .

         Dès cet instant le programmateur communique avec le PC en faisant clignoter rapidement les leds
BUSY et TARGET.





      La fenêtre principale du logiciel apparaît avec comme message "found and connected" attestant de la bonne reconnaissance de ce dernier.
          La seconde ligne indique "Pic Device Found" signifiant qu'un microcontrôleur a été détecté sur la platine du programmateur, ici notre PIC16F628A.
          La référence est également indiquée à la ligne
Device : PIC16F628A comme ci-dessous :

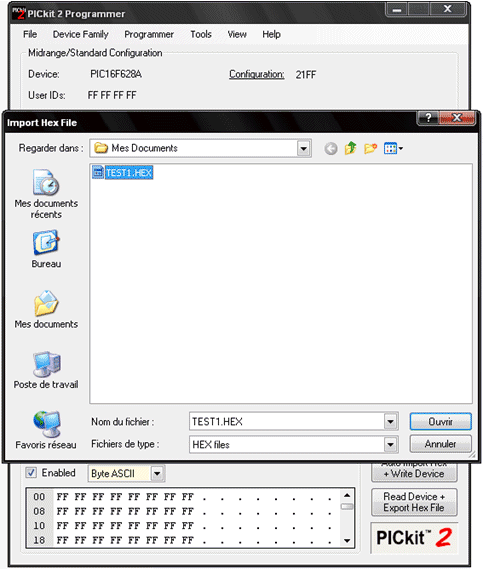

      Cliquez dans le menu sur File puis sélectionnez Import HEX afin de choisir le fichier HEX à programmer au sein de microcontrôleur 16F628A.
           Dans le cadre de cet exemple, nous allons programmer au sein du 16F628A le fichier nommé
TEST1.HEX présent dans le répertoire Mes Documents du disque dur.




         Validez votre choix en cliquant sur le bouton Ouvrir.



      Vous obtenez le listing hexadécimal et Ascii de votre programme HEX à condition d'avoir sélectionné "Byte ASCII" de "Program Memory" et de "EEPROM Data" dans la fenêtre principale du logiciel comme ci-dessous :

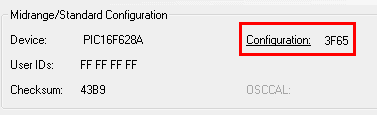

         Assurez-vous que la valeur "Configuration" des fusibles est identique à celle préconisée par l'auteur du programme. Si elle diffère, cliquez dans le menu sur "Tools" , sélectionnez "Display Unimplemented Config Bits" puis choisir "As "0" bit Value" ou "As "1" bit Value" afin d'obtenir la même valeur de configuration préconisée par l'auteur. Dans notre exemple, la valeur de Configuration est de 3F65.


         Il n'y a pas de valeurs de configuration standard ! Elle dépend par exemple de la fréquence du quartz utilisée avec votre microcontrôleur mais aussi des fonctions hardwares dont a eu besoin le développeur. Une seule règle à retenir, respectez à la lettre la configuration donnée par l'auteur du programme...

        Différent et incompatible avec ce programmateur USB  , le logiciel [ WinPic800 ] que certains utilisent avec le [ Programmateur RS232 ]  vous permet également de visualiser la même valeur de configuration que précédemment lorsque l'on charge dans les buffers le fichier TEST1.HEX comme ci-dessous :

Exemple d'illustration avec le logiciel WinPic
si l'on charge dans sa mémoire le fichier TEST1.HEX.
Attention, le logiciel WinPic
est incompatible avec ce programmateur USB.




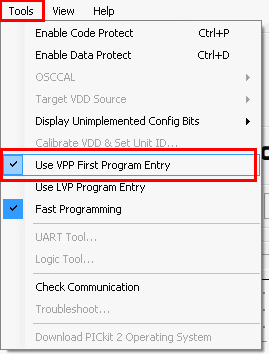

      Sachant que la famille 16Fxxx nécessite une tension d'alimentation minimale de 4,5V durant la procédure de programmation, vous devez cocher l'option "Use VPP First Programm Entry" du menu "Tools" comme ci-dessous :



      Cliquez ensuite sur le bouton Write afin de lancer la procédure de programmation, suivie automatiquement par une vérification des données programmées. Attention, la vérification n'a lieu qu'à condition d'avoir coché l'option "Verify on Write" dans le menu "Programmer".

         Les leds Target (jaune) et Busy (rouge) doivent clignoter.


Programmation du PIC en cours...




Vérification des données programmées...




Programmation terminée avec succès



     Vous pouvez désormais débrancher le cordon USB de votre programmateur. Retirez de son support votre microcontrôleur désormais programmé et opérationnel !






  Programmation d'un PIC18F4550 :

      Déconnectez le cordon USB du PC afin de mettre le programmateur USB hors tension. Insérez votre microcontrôleur 18F4550 à programmer dans le support correspondant (attention au sens !).

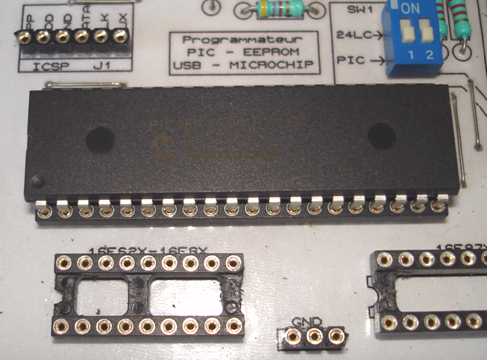

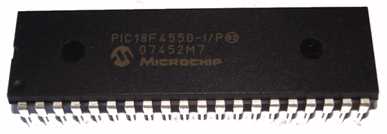

 Microcontrôleur PIC18F4550 installé
sur son support tulipe 40 broches



      Assurez-vous d'avoir SW1 placé sur la position PIC comme ci-dessous :



      Mettez votre programmateur à nouveau sous tension en connectant le cordon USB à votre PC.





     Lancez le logiciel en cliquant sur l'icône .

         Dès instant le programmateur communique avec le PC en faisant clignoter rapidement les leds
BUSY et TARGET.

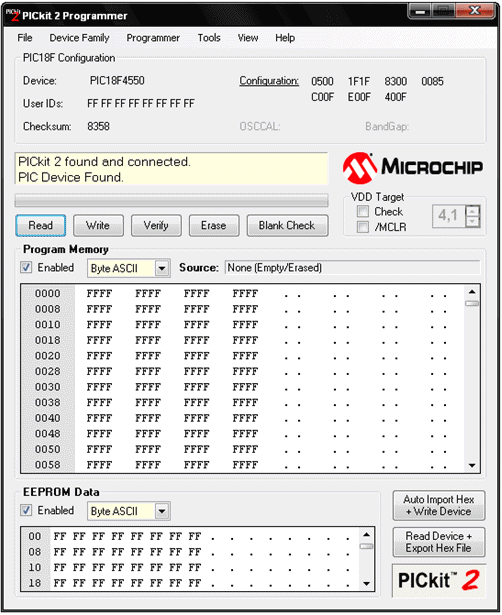

     La fenêtre principale du logiciel apparaît avec comme message "found and connected" attestant de la bonne reconnaissance de ce dernier.
          La seconde ligne indique "Pic Device Found" signifiant qu'un microcontrôleur a été détecté sur la platine du programmateur, ici notre
PIC18F4550.
          La référence est également indiquée à la ligne
Device : PIC18F4550 comme ci-dessous :



      Cliquez dans le menu sur File puis sélectionnez Import HEX afin de choisir le fichier HEX à programmer au sein de microcontrôleur 18F4550.
           Dans le cadre de cet exemple, nous allons programmer au sein du 18F4550 le fichier nommé
ESSAI1.HEX présent dans le répertoire Mes Documents du disque dur.




         Validez votre choix en cliquant sur le bouton Ouvrir.

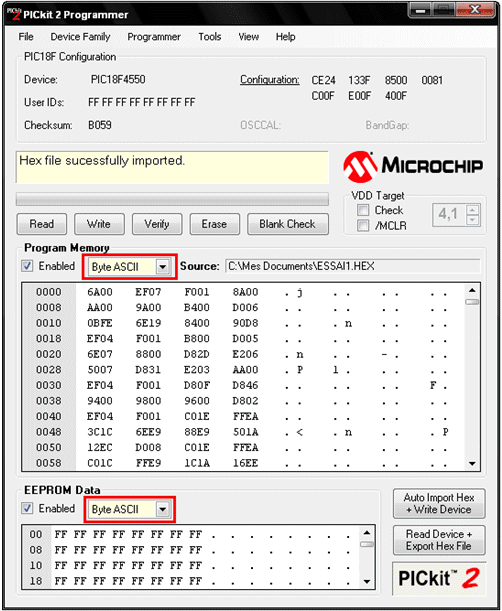

      Vous obtenez le listing hexadécimal et Ascii de votre programme HEX à condition d'avoir sélectionné "Byte ASCII" de "Program Memory" et de "EEPROM Data" dans la fenêtre principale du logiciel comme ci-dessous :

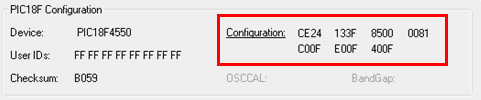

         Assurez-vous que la valeur "Configuration" des fusibles est identique à celle préconisée par l'auteur du programme. Si elle diffère, cliquez dans le menu sur "Tools" , sélectionnez "Display Unimplemented Config Bits" puis choisir "As "0" bit Value" ou "As "1" bit Value" afin d'obtenir la même valeur de configuration préconisée par l'auteur.



     Contrairement à la famille 16Fxxx, la famille 18Fxxxx ne nécessite pas obligatoirement de disposer d'une alimentation minimale en 4,5V durant la procédure de programmation. Ainsi, que la fonction "Use VPP First Programm Entry" du menu "Tools" soit cochée ou non, vous pouvez lancer la procédure de programmation.

        Pour ce faire, cliquez sur le bouton Write afin de lancer la programmation, suivie automatiquement par une vérification des données programmées. Attention, la vérification n'a lieu qu'à condition d'avoir coché l'option "Verify on Write" dans le menu "Programmer".


La led Busy (rouge) doit clignoter.


Programmation du PIC en cours...




Vérification des données programmées...




Programmation terminée avec succès



     Vous pouvez désormais débrancher le cordon USB de votre programmateur. Retirez de son support votre microcontrôleur désormais programmé et opérationnel !






  Programmation d'un PIC12F675 :

      Déconnectez le cordon USB du PC afin de mettre le programmateur USB hors tension. Insérez votre microcontrôleur 12F675 à programmer dans le support correspondant (attention au sens !).


Les versions
12Fxxx sont dotées d'une valeur de calibration permettant d'assurer la calibration de l'oscillateur interne à 4MHz du microcontrôleur. En effet, la dispersion de fabrication impose une calibration (ou réajustement) de l'oscillateur qui diffère d'un PIC à un autre. Microchip a prévu un registre OSCCAL dans lequel on vient écrire une valeur destinée à réajuster l'oscillateur permettant d'obtenir une fréquence précise à 1%.
             Ainsi, avant de procéder
au chargement du fichier HEX, il est indispensable d'effectuer une lecture du contenu de la mémoire programme du PIC neuf afin de récupérer la valeur de OSCCAL présente à la dernière adresse. Cependant, pour ceux ayant perdu la valeur de calibration d'origine du constructeur, le logiciel est capable de recalculer cette valeur comme nous le verrons un peu plus bas...

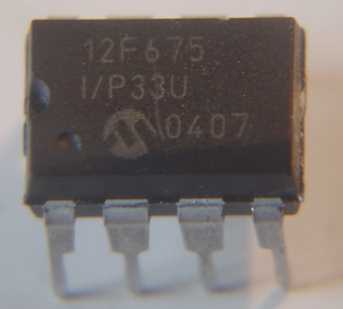

Aspect d'un 12F675

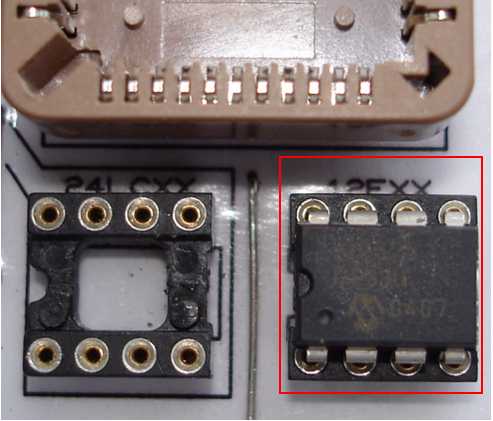

 Microcontrôleur PIC12F675 installé
sur son support tulipe 8 broches

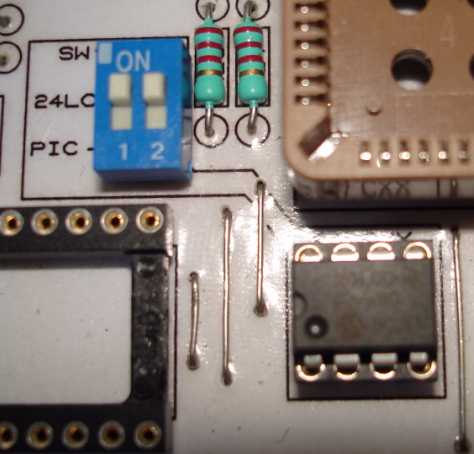

      Assurez-vous d'avoir SW1 placé sur la position PIC comme ci-dessous :



      Mettez votre programmateur à nouveau sous tension en connectant le cordon USB à votre PC.





     Lancez le logiciel en cliquant sur l'icône .

         Dès instant le programmateur communique avec le PC en faisant clignoter rapidement les leds
BUSY et TARGET.




     La fenêtre principale du logiciel apparaît avec comme message "found and connected" attestant de la bonne reconnaissance de ce dernier.
          La seconde ligne indique "Pic Device Found" signifiant qu'un microcontrôleur a été détecté sur la platine du programmateur, ici notre
PIC12F675.
          La référence est également indiquée à la ligne

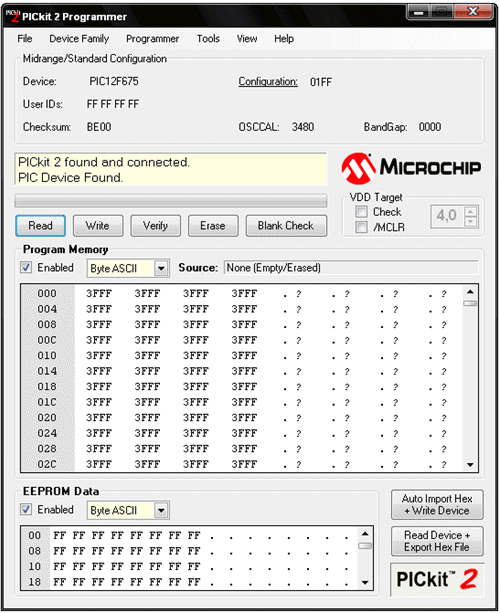

Device : PIC12F675 comme ci-dessous :

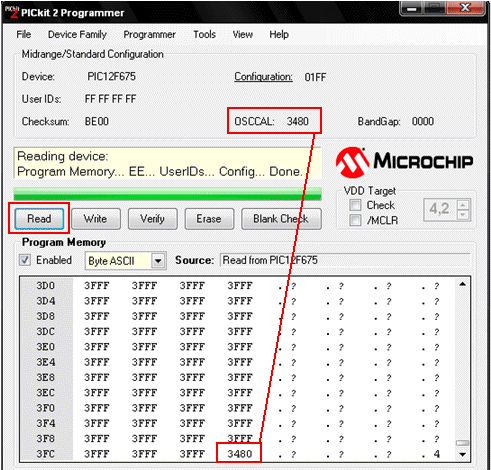

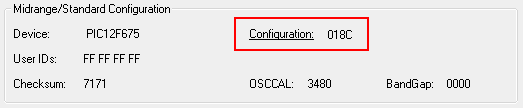

         Notez que le logiciel vous indique également la valeur de calibration OSCCAL que l'on peut également retrouver à la dernière case mémoire de la zone programme à condition d'avoir préalablement cliqué sur le bouton READ comme ci-dessous :

La valeur de OSCCAL est de 3480 en hexadécimal
pour ce modèle de PIC12F675.



             Sachant que la famille des microcontrôleurs 12Fxxx nécessite une tension d'alimentation minimale de 4,5V durant la procédure de programmation, vous devez cocher l'option "Use VPP First Programm Entry" du menu "Tools" comme ci-dessous :



      Avant d'importer votre fichier HEX dans le buffer du logiciel, pensez à effacer les zones programmes et de données de votre 12F675 en cliquant sur le bouton ERASE comme sur la recopie d'écran suivante. Cette procédure est impérative pour la famille 12Fxxx.

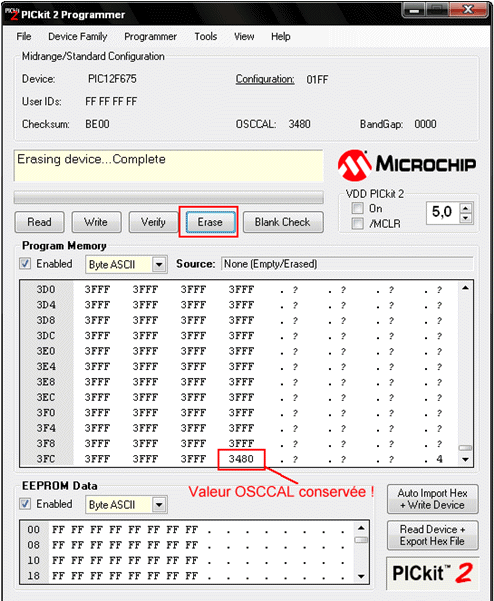

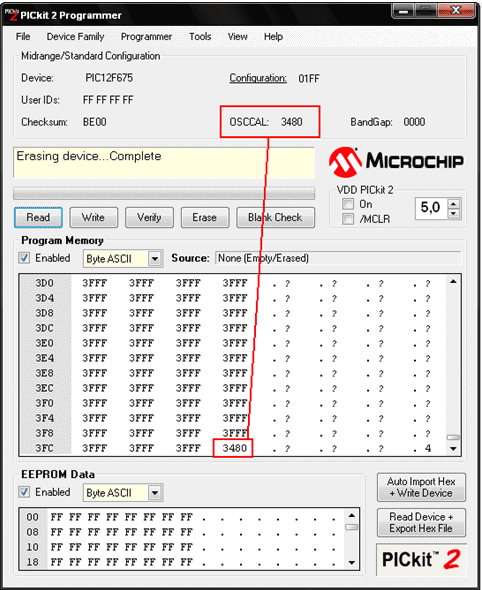

            Sachez que la fonction
ERASE n'efface pas la valeur de OSCCAL placé en fin de zone programme. Vous pouvez donc cliquer sur ERASE sans aucun risque !!!


L'ensemble de la mémoire programme a été effacée mais
la valeur de OSCCAL est conservée.

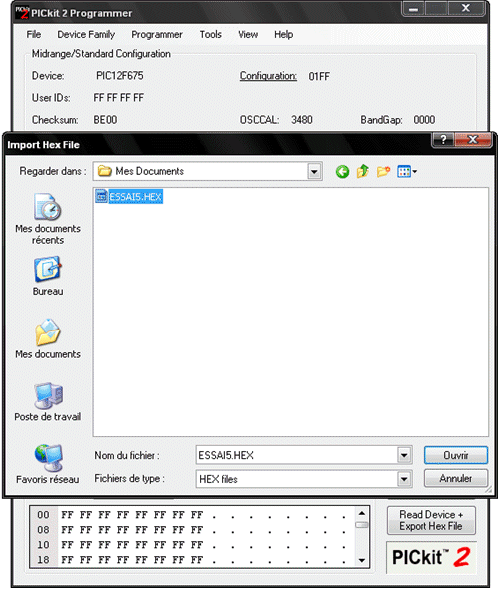

      Cliquez dans le menu sur File puis sélectionnez Import HEX afin de choisir le fichier HEX à programmer au sein de microcontrôleur 12F675.
           Dans le cadre de cet exemple, nous allons programmer au sein du 12F675 le fichier nommé
ESSAI5.HEX présent dans le répertoire Mes Documents du disque dur.




         Validez votre choix en cliquant sur le bouton Ouvrir.

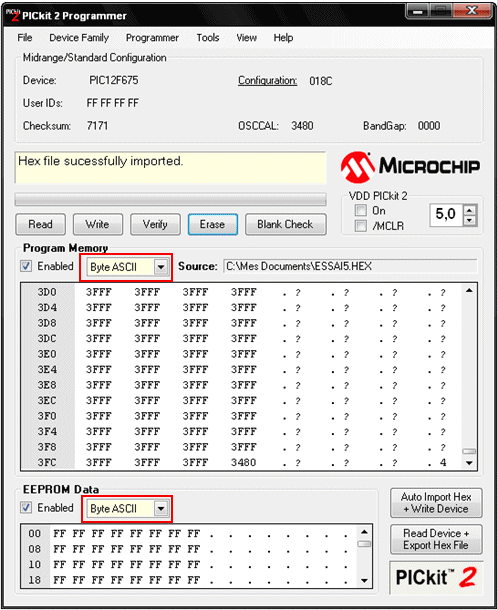

      Vous obtenez le listing hexadécimal et Ascii de votre programme HEX à condition d'avoir sélectionné "Byte ASCII" de "Program Memory" et de "EEPROM Data" dans la fenêtre principale du logiciel comme ci-dessous :



         Assurez-vous que la valeur "Configuration" des fusibles est identique à celle préconisée par l'auteur du programme. Si elle diffère, cliquez dans le menu sur "Tools" , sélectionnez "Display Unimplemented Config Bits" puis choisir "As "0" bit Value" ou "As "1" bit Value" afin d'obtenir la même valeur de configuration préconisée par l'auteur.



     Cliquez ensuite sur le bouton Write afin de lancer la procédure de programmation, suivie automatiquement par une vérification des données programmées. Attention, la vérification n'a lieu qu'à condition d'avoir coché l'option "Verify on Write" dans le menu "Programmer".

        Les leds Target (jaune) et Busy (rouge) doivent clignoter.

Programmation du PIC en cours...




Vérification des données programmées...




Programmation terminée avec succès



     Vous pouvez désormais débrancher le cordon USB de votre programmateur. Retirez de son support votre microcontrôleur désormais programmé et opérationnel !






  Vous avez effacé ou perdu la valeur de OSCCAL de votre PIC12Fxxx :

       Comme nous l'avons vu dans l'exemple de programmation précédent, les versions 12Fxxx sont dotées d'une valeur de calibration OSCCAL contenue en fin de mémoire programme,  permettant d'assurer la calibration de l'oscillateur RC interne. Toutefois, avec certains programmateurs de PIC du commerce ou réalisés soit même, on peut malencontreusement effacer la valeur de calibration OSCCAL.
       Si vous avez
noté puis effacé OSCCAL, vous pouvez reprogrammer la valeur au sein du PIC12Fxxx avec le logiciel  . Dans le pire des cas, si vous avez perdu la valeur de OSCCAL, le logiciel peut recalculer cette valeur comme nous allons le voir ci-après...

       Pour le premier exemple, nous utilisons un
PIC12F629, puis un PIC12F675 pour le second.


       Vous avez effacé la valeur de OSCCAL mais vous connaissez sa valeur :

              La valeur de OSCCAL de notre 12F629 implantée à l'origine par Microchip était de : 34D8. Nous allons la "réimplanter" dans sa mémoire programme.



Déconnectez le cordon USB du PC afin de mettre le programmateur USB hors tension.                 Insérez votre microcontrôleur 12F629 dont vous souhaiter reprogrammer la valeur de OSCCAL.

              Assurez-vous d'avoir SW1 placé sur la position PIC comme ci-dessous :



             Mettez votre programmateur à nouveau sous tension en connectant le cordon USB à votre PC.





          Lancez le logiciel en cliquant sur l'icône .

               Dès instant le programmateur communique avec le PC en faisant clignoter rapidement les leds
BUSY et TARGET.




           La fenêtre principale du logiciel apparaît avec comme message "found and connected" attestant de la bonne reconnaissance de ce dernier.
                  La seconde ligne indique "Pic Device Found" signifiant qu'un microcontrôleur a été détecté sur la platine du programmateur, ici notre
PIC12F629.
                  La référence est également indiquée à la ligne
Device : PIC12F629 comme ci-dessous :

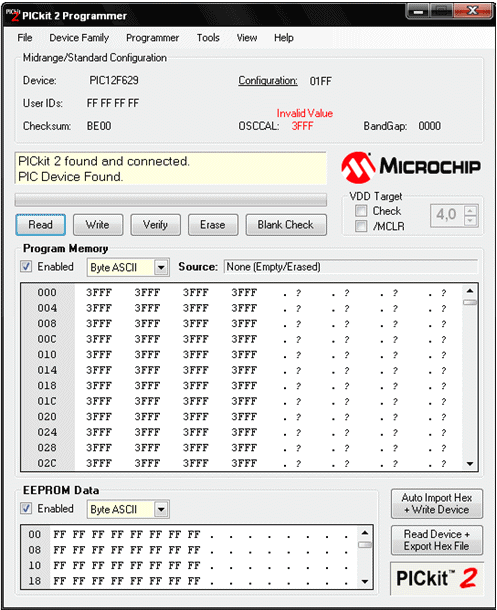

           La valeur de calibration OSCCAL détectée par le logiciel est invalide comme nous pouvons le voir ci-dessous :



           Sachant que la famille des microcontrôleurs 12Fxxx nécessite une tension d'alimentation minimale de 4,5V durant la procédure de programmation, vous devez cocher l'option "Use VPP First Programm Entry" du menu "Tools" comme ci-dessous :



           Afin de reprogrammer la valeur de calibration OSCCAL (ici 34D8), sélectionnez dans le menu "Tools" puis "OSCCAL" et la fonction "Set Manually" comme ci-dessous :



           Dans la nouvelle fenêtre, entrez la valeur de calibration OSCCAL du constructeur, ici 34D8 (en hexadécimal)  comme ci-dessous :



             Cliquez sur le bouton "Set" afin de reprogrammer la valeur de calibration OSCCAL. Par ailleurs, cette procédure efface également toute la mémoire programme de votre microcontrôleur hormis OSCCAL bien entendu.




Quelques secondes après, la valeur de calibration OSCCAL est à nouveau opérationnelle au sein du 12F629 comme ci-dessous :





 Vous avez effacé et perdu la valeur de OSCCAL :

              A la suite d'un incident, vous avez effacé la totalité de la mémoire de votre 12Fxxx et perdu la valeur de OSCCAL.
             Grâce au logiciel vous pouvez régénérer automatiquement
la valeur de OSCCAL comme nous allons le voir dans l'exemple ci-dessous à partir d'un 12F675.






Déconnectez le cordon USB du PC afin de mettre le programmateur USB hors tension.                 Insérez votre microcontrôleur 12F675 dont vous souhaiter régénérer la valeur de OSCCAL.

              Assurez-vous d'avoir SW1 placé sur la position PIC comme ci-dessous :



             Mettez votre programmateur à nouveau sous tension en connectant le cordon USB à votre PC.





          Lancez le logiciel en cliquant sur l'icône .

               Dès instant le programmateur communique avec le PC en faisant clignoter rapidement les leds
BUSY et TARGET.




           La fenêtre principale du logiciel apparaît avec comme message "found and connected" attestant de la bonne reconnaissance de ce dernier.
                  La seconde ligne indique "Pic Device Found" signifiant qu'un microcontrôleur a été détecté sur la platine du programmateur, ici notre
PIC12F675.
                  La référence est également indiquée à la ligne
Device : PIC12F675 comme ci-dessous :

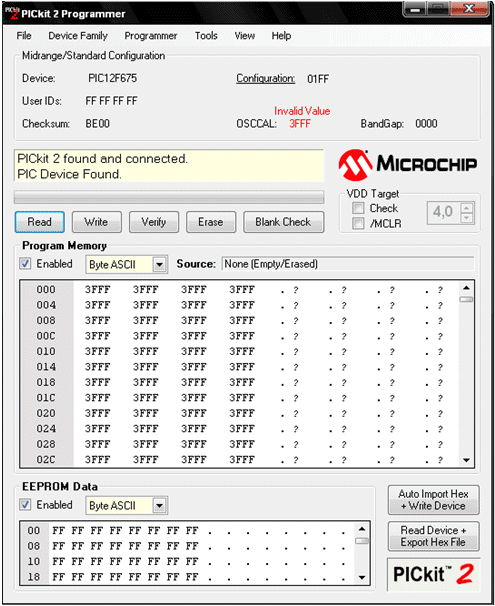

           Nous remarquons la valeur de calibration OSCCAL indiquant une valeur invalide consécutive à un effacement complet de la zone de mémoire programme comme ci-dessous :





           Sachant que la famille de microcontrôleur 12Fxxx nécessite une tension d'alimentation minimale de 4,5V durant la procédure de programmation, vous devez cocher l'option "Use VPP First Programm Entry" du menu "Tools" comme ci-dessous :



           Afin de régénérer la valeur de calibration OSCCAL, sélectionnez dans le menu "Tools" puis "OSCCAL" la fonction "Auto Regenerate" comme ci-dessous :



           Une fenêtre s'ouvre vous demandant de confirmer la régénération de OSCCAL comme ci-dessous :




             Cliquez sur le bouton "OK".  Bien que cela ne soit pas indiqué, cette procédure efface également toute la mémoire programme de votre microcontrôleur hormis OSCCAL bien entendu.




Quelques secondes après, une fenêtre vous informe du succès de l'opération et la valeur de OSCCAL est désormais régénérée au sein du 12F675 comme ci-dessous :



          Cliquez sur "OK". En fin de zone programme vous retrouver la valeur de OSCCAL = 3480 (en hexadécimal) régénérée comme ci-dessous :






  Programmation d'une EEPROM 24LC04 :

      Déconnectez le cordon USB du PC afin de mettre le programmateur USB hors tension. Insérez votre EEPROM 24LC04 à programmer dans le support correspondant (attention au sens !).






EEPROM 24LC04 installée
sur son support tulipe 8 broches



      Assurez-vous d'avoir SW1 placé sur la position 24LC comme ci-dessous :



      Mettez votre programmateur à nouveau sous tension en connectant le cordon USB à votre PC.





     Lancez le logiciel en cliquant sur l'icône .

         Dès instant le programmateur communique avec le PC en faisant clignoter rapidement les leds
BUSY et TARGET.




     La fenêtre principale du logiciel apparaît avec comme message "found and connected" attestant de la bonne reconnaissance de ce dernier.
          Contrairement aux microcontrôleurs, le logiciel
n'est pas capable de déterminer automatiquement le type d'EEPROM placée sur son support. Vous allez devoir renseigner le logiciel manuellement.

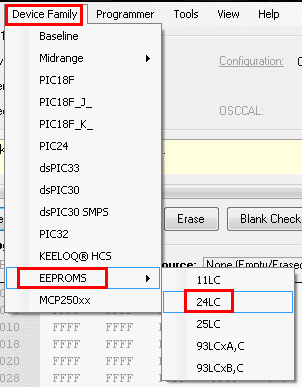

           Dans le menu "Device Family" sélectionnez "EEPROMS" puis choisissez "24LC" comme ci-dessous :

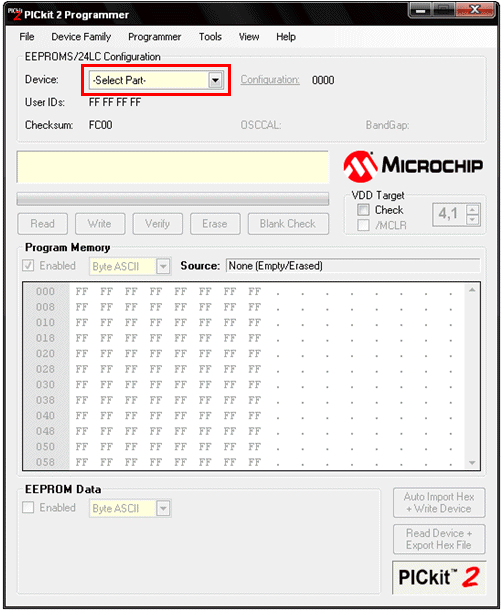

            Vous obtenez la fenêtre suivante. Cliquez ensuite sur le menu déroulant "-Select Part-".



            Choisissez la bonne version de votre EEPROM, ici la version 24LC04B :


      Cliquez dans le menu sur File puis choisir Import HEX afin de sélectionner le fichier HEX à programmer au sein de l'EEPROM 24LC04.
         Dans le cadre de cet exemple, nous allons programmer au sein de l'EEPROM 24LC04 le fichier nommé
EEP04.HEX présent dans le répertoire Mes Documents du disque dur.




         Validez votre choix en cliquant sur le bouton Ouvrir.



      Vous obtenez le listing hexadécimal et Ascii de votre programme HEX à condition d'avoir sélectionné "Byte ASCII" dans "Program Memory" comme ci-dessous :


      Cliquez ensuite sur le bouton Write afin de lancer la procédure de programmation, suivie automatiquement par une vérification des données programmées. Attention, la vérification n'a lieu qu'à condition d'avoir coché l'option "Verify on Write" dans le menu "Programmer".

Programmation du PIC en cours...




Vérification des données programmées...




Programmation terminée avec succès



     Vous pouvez désormais débrancher le cordon USB de votre programmateur. Retirez de son support votre EEPROM désormais programmée et opérationnelle !








  Programmation d'un microcontrôleur avec le connecteur ICSP :

     A partir du connecteur ICSP, vous pouvez programmer des microcontrôleurs PIC et EEPROM directement installés sur leurs applications par l'utilisation d'une circuiterie adaptée.

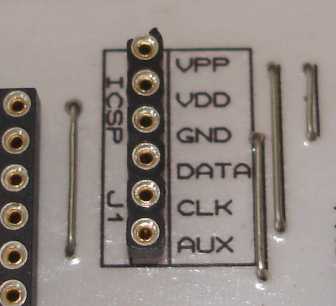

Connecteur ICSP du programmateur


    Le connecteur regroupe
cinq signaux fondamentaux :
           VPP : la tension de programmation appliquée au PIC pendant la procédure de programmation.

              ICSPCLK ou CLK :  l'horloge de programmation composée d'une liaison unidirectionnelle sérielle synchrone entre le programmateur et la cible.

              ICSPDAT ou DAT : le signal de données de programmation composé d'une liaison bidirectionnelle sérielle synchrone.

              VDD : l'alimentation positive

              GND : la référence de l'alimentation 0V commune aux signaux.

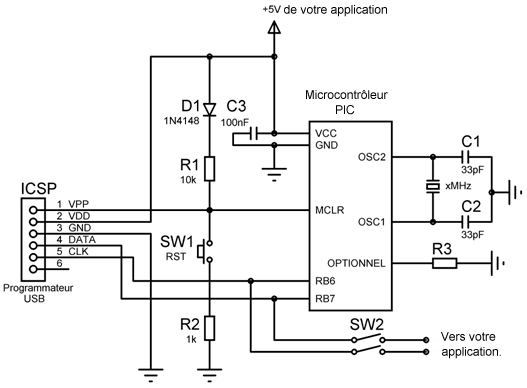

     Certaines règles de conception de la carte cible doivent être scrupuleusement respectées au risque d'endommager votre programmateur et votre carte cible.



       La résistance R2 est nécessaire uniquement si vous placez un switch de RESET SW1 sur votre application. Si vous ne mettez pas SW1 alors ne mettez pas la résistance R2.

        La diode D1 en série avec la résistance R1 sont toutes deux absolument indispensables. Elles permettent d'isoler la tension de programmation VPP en +12V de l'alimentation +5V de votre montage.
           Vous pouvez également remplacer la diode 1N4148 par une d
iode Schottky de type BAT85.

       Le double switch SW2 est indispensable afin d'isoler les broches RB6 et RB7 du reste de votre application.

       La résistance R3 est facultative mais s'avère parfois nécessaire avec certaines références de PIC. Sa valeur non critique est comprise entre 4,7k et 10k. Elle est  préconisée sur la broche RB3 (LVP/PGM) des 16F876 et 16F877 en mode ICSP. Elle est préconisée également sur la broche RB5 de la série 18F45xx.



Remarques importantes :
                            - Veuillez à ne pas utiliser des liaisons électriques trop importantes (maxi 40 cm) entre le connecteur ICSP du programmateur et celui de votre application.

                            -   Si vous utilisez un
12F629 ou 12F675 un condensateur de 100nF - C3 de découplage est absolument indispensable au plus près des broches d'alimentation du circuit (pin 1 - VDD et pin 8 VSS). Pour les autres références de microcontrôleurs, le condensateur de 100nF - C3 est également vivement recommandé.





  Programmation à l'aide du bouton programme :

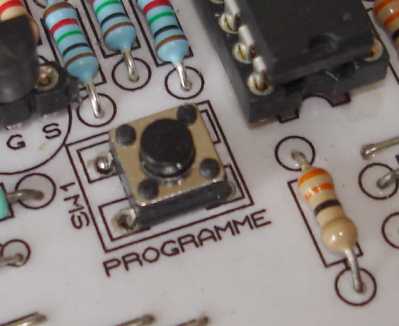

      Le programmateur possède un bouton permettant de lancer la programmation directement par une pression sur celui-ci. Cette fonction est utile lorsqu'il faut programmer en mode ICSP plusieurs cibles avec le même programme sans devoir cliquer les mêmes séquences de manière répétitives dans le logiciel.



 Reliez le connecteur ICSP sur la cible de votre choix à programmer.


 Lancez le logiciel .

           Cliquez dans le menu sur File puis sélectionnez Import HEX afin de choisir le fichier HEX à programmer au sein de la cible.

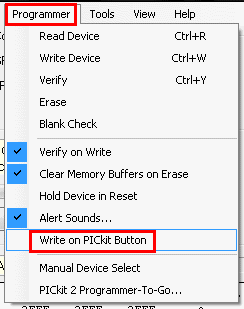

           Dans le menu " Programmer" sélectionnez "Write on PICkit Button" comme ci-dessous :

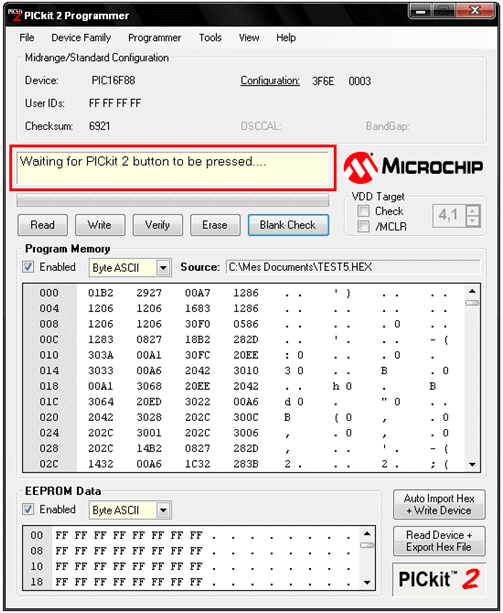

 Le logiciel indique désormais le message "Waiting for PICkit 2 button to be pressed..." comme ci-dessous :



          Pressez le bouton Programme afin de lancer la programmation de la cible.



Programmation du PIC en cours...




Vérification des données programmées...




Programmation terminée avec succès




























Copyright © 2000 - 2016. F.KUDELSKO. Tous droits réservés.
Reproduction interdite sans autorisation.
