 Conditions
initiales :
Vérifiez
vos soudures et les éventuels
courts-circuit qui pourraient subsister
sur le côté cuivre de votre
circuit imprimé.
Sans positionner
le microcontrôleur U1 sur son support, reliez votre Timer USB Programmable à
votre chargeur 5V avec l'aide d'un cordon
USB (type A vers type B) comme sur la
photo suivante :
Liaison
entre le chargeur USB et le timer.
Cordon USB A mâle - USB B mâle.
Vérifiez
la présence de la tension d'alimentation 5V sur
les broches du support correspondant
au microcontrôleur U1. Référez-vous au
schéma de principe disponible
en téléchargement à
la page [ Réalisation
].
Si
tout vous semble correct, débranchez
votre chargeur
et insérez
sur
son support le microcontrôleur
U1
préalablement programmé.
Mise
sous tension de l'interface :
Dès
la mise sous tension, un bip se fait entendre suivi de l'illumination
des 19 leds chacune à leur tour à
la manière d'un chenillard. Puis toutes les leds s'illuminent simultanément
durant un laps de temps de 500ms suivi d'un autre bip. Passé cette intro, le
Timer USB Programmable est opérationnel.
Lors
de la toute première utilisation
du Timer, la led Start et la led 30 minutes sont allumées en feu fixe. Par défaut le réglage de la durée
du timer est fixé à 30 minutes. Cette durée est
mémorisée en EEPROM au sein du microcontrôleur
et nous verrons par la suite comment
la modifier.

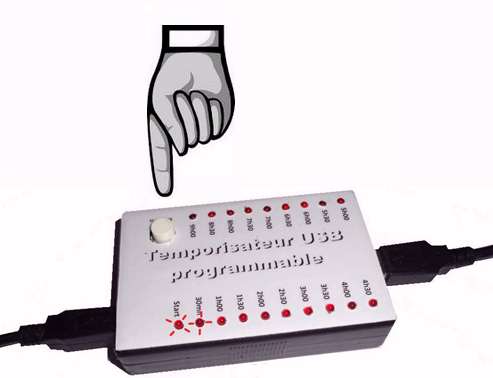

Leds
Start
et 30
minutes
allumées lors
de la toute
première utilisation
du Timer USB Programmable.
Réglage
de la durée de recharge de votre
périphérique (téléphone
ou tablette) :
Pour
entrer
dans le mode
réglage,
maintenez
pressé la
touche
Start / Prog référencé
SW2
jusqu'à entendre une
tonalité montante
générée par le
buzzer.
Lorsque cette tonalité retenti,
relâchez
la touche Start / Prog.
La
led 30
minutes scintille
rapidement (led par défaut lors
de la première utilisation du
montage). Afin
de positionner
le temps
de recharge de
votre périphérique sur
la valeur de votre choix, pressez brièvement
la touche Start
/ Prog jusqu'à
faire scintiller
la led souhaitée.
La progression s'effectue de 30
minutes par 30 minutes.
Par exemple
et dans le cadre des conditions précédentes,
pressez
5 fois la touche Start / Prog
pour faire scintiller la led 3H00.
Pour sortir
du mode
réglage,
maintenez
à nouveau pressé
la touche Start
/ Prog jusqu'à
entendre une tonalité
descendante.
Relâchez
la touche Start
/ Prog lorsque
vous entendez
cette tonalité.
Votre
réglage
est désormais
mémorisé
en EEPROM et
sera pris en compte par
défaut
lors de la prochaine mise sous tension
du Timer. Vous pouvez modifier
la durée autant de fois que nécessaire
en reprenant cette étape depuis
le début.
Comment
lancer la recharge du périphérique
(téléphone ou tablette)
:
Afin
d'effectuer la recharge de la batterie
de votre périphérique,
connectez votre Timer USB Programmable
comme sur la photo suivante :
Cliquez sur l'image ci-dessus pour l'agrandir
Lorsque
les branchements sont terminés,
mettez sous tension l'ensemble du dispositif en
reliant votre chargeur au secteur. Attendez
l'émission sonore des deux bips
pour utiliser le Timer.
Afin
de lancer la recharge de votre
périphérique, pressez la touche Start / Prog durant une
demi-seconde puis relâchez la touche.
La led Start clignote lentement
et vous entendez simultanément
deux bips consécutifs.
La led de fin de charge reste
allumée en feu fixe. La charge est lancée...
Dès
que la charge du périphérique
est activée, le relais REL1 du Timer passe de
la position travail à la position
repos. Ce choix de câblage
du relais permet de réduire la consommation
du Timer durant la charge
du périphérique et éviter
ainsi, une surcharge au niveau du courant délivré
par votre chargeur USB.
Lorsque
le temps programmé est écoulé,
vous entendez 3 bips. Le relais REL1 du Timer passe de
la position repos à la position
travail afin de couper
l'alimentation en 5V à votre périphérique.
C'est la fin de la recharge.
Le
Timer reste dans cette position indéfiniment
tant que vous ne coupez pas l'alimentation
issue de votre chargeur USB. A ce niveau,
rien de vous empêche d'appuyer
à nouveau sur la touche Start / Prog afin de reprendre
le même cycle de recharge que
précédemment.
Vous pouvez
entrer en mode réglage à
n'importe quel moment, c'est à
dire avant de lancer la charge ou pendant la charge du périphérique.
Bonne utilisation du
Timer USB Programmable... |
