Utilisation de l'émetteur HF RS232



Conditions initiales :
      Comme nous l'avons vu précédemment, nous rappelons que l'émetteur HF RS232 permet de piloter aussi bien des récepteurs du commerce (prises commandées) de la marque , mais aussi le récepteur HF à réaliser soit même disponible à la page [ Récepteur HF ].

      Nous allons décrire dans cette page la procédure permettant de
piloter les prises commandées de la marque
et nous vous renvoyons à la page du [ Récepteur HF ] pour connaitre tous les détails vous permettant de piloter le récepteur HF à réaliser soit même.

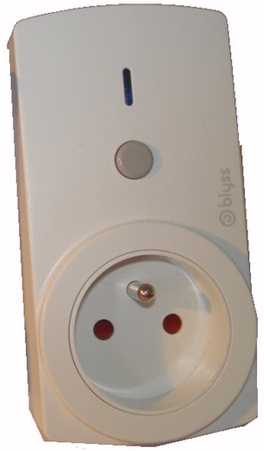

Télécommande HF et prise commandée
du fabricant



  Vérifications des potentiels statiques de l'émetteur HF RS232 :

        Dépourvu du module émetteur miniature AM TX 443 et du microcontrôleur U1, appliquez une tension de +12V  sur la platine de l'émetteur HF RS232 en utilisant les connecteurs J3 ou J5. Avec l'aide d'un voltmètre en position continue DC, mesurez la tension en +5V présente sur la broche 14 (VDD) du support du microcontrôleur U1. La led ON référencée D2 doit également s'illuminer.

         Si le potentiel
+5V  est présent, appliquez provisoirement avec l'aide d'un morceau de fil de cuivre, une tension de +5V sur la broche 10 (RB4) de U1. Vérifiez si vous obtenez une tension voisine de +11V sur la broche 3 nommée VCC du connecteur de U3 (connecteur de l'émetteur miniature AM). Si ce potentiel est bien présent, retirez le fil de cuivre précédent.
         C'est par l'intermédiaire des transistors
Q2 et Q3 pilotés eux même par le microcontrôleur U1 que le module émetteur miniature AM TX 433 référencé U3 est mis sous tension.  Lorsque la transmission de donnée est achevée, l'alimentation de l'émetteur miniature est interrompue.

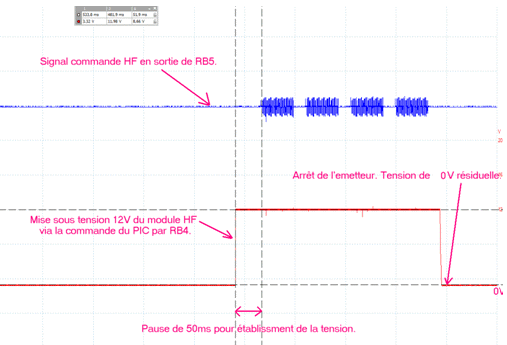

         Sur le plan logiciel, le module émetteur est mis sous tension
50ms avant que U1 n'envoie ses signaux à transmettre en HF via la broche 11 (RB5) . Cette précaution permet de laisser un laps de temps à l'émetteur miniature afin de stabiliser la mise en oscillation de son circuit accordé sur la fréquence de 433,92MHz.

Cliquez sur l'image précédente pour l'agrandir

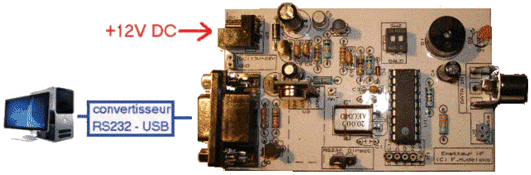

    Connexion de l'émetteur HF RS232 à votre PC :

        La connexion de l'émetteur HF à votre PC peut s'effectuer avec l'aide d'un cordon droit RS232 câblé broches à broches ou bien si votre PC est dépourvu de prise RS232, vous pouvez utiliser un convertisseur USB - RS232 standard du commerce.




         Il convient à l'utilisateur d'installer les pilotes nécessaires à la prise en charge du convertisseur RS232 - USB par Windows.

Exemple de convertisseur RS232 - USB
du commerce.

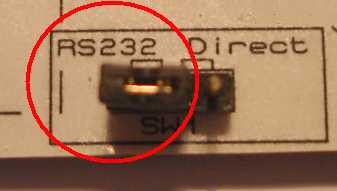

      Appliquez une tension continue de +12V aux connecteurs d'alimentation J3 ou J5.  A la mise sous tension, la led ON doit s'illuminer. Assurez-vous d'avoir placé l'inverseur SW1 sur la position RS232 comme ci-dessous :



            Il ne vous reste plus qu'à
envoyer différentes chaînes de caractères ASCII à l'émetteur HF RS232 afin de piloter les prises commandées comme nous allons le voir ci-après.



    Protocole de communication ASCII :

         Comme nous l'avons vu à la page
[ Présentation ] vous pouvez sélectionner une vitesse de communication série parmi 4 vitesses au choix via le DIP switch référencé SW2. La communication s'effectue sans parité, 1 bit de stop et 8 bits de données.

        Pour envoyer vos chaînes ASCII, vous pouvez utiliser sur le plan software, soit
l'hyper-terminal de Windows ou bien avoir recours au petit logiciel nommé "Tests Domotique" disponible un peu plus bas sur cette page permettant d'envoyer des chaînes ASCII à l'émetteur HF RS232. Il convient à l'utilisateur de sélectionner le bon numéro de port série COM afin d'établir la communication entre le PC et l'émetteur HF.

       Vu également à la page [ Présentation ], l'ensemble des chaines de caractères ASCII suivantes permettent de piloter la prise commandée du fabricant de la manière suivante :

       Etat lumière = Eteindre :

- correspondance avec la touche « 1 » de la télécommande.  Chaine ASCII : BLY040740352160$
- correspondance avec la touche  « 2 » de la télécommande. Chaine ASCII :
BLY040740352120$
- correspondance avec la touche  « 3 » de la télécommande. Chaine ASCII :
BLY040740352100$
- correspondance avec la touche  « 4 » de la télécommande. Chaine ASCII :
BLY040740352190$
- correspondance avec la touche  « 5 » de la télécommande. Chaine ASCII :
BLY040740352110$
    - correspondance avec la touche  « All » de la télécommande.  Chaine ASCII :
BLY040740352080$


         Etat lumière = Allumer :

- correspondance avec la touche « 1 » de la télécommande. Chaine ASCII : BLY040740352161$
- c
orrespondance avec la touche « 2 » de la télécommande. Chaine ASCII : BLY040740352121$
- c
orrespondance avec la touche « 3 » de la télécommande. Chaine ASCII : BLY040740352101$
- c
orrespondance avec la touche « 4 » de la télécommandeChaine ASCII : BLY040740352191$
- c
orrespondance avec la touche « 5 » de la télécommande. Chaine ASCII : BLY040740352111$
   - c
orrespondance avec la touche « All » de la télécommande. Chaine ASCII : BLY040740352081$


      Exemple n°1 :

         Nous souhaitons associer à la prise commandée, l'équivalence de la touche n°1 de la télécommande du fabricant que nous simulons avec notre émetteur HF RS232.
           Pour ce faire, placez la prise commandée en
mode de réception en maintenant enfoncé la touche en façade jusqu'à ce que le voyant bleu clignote. Dans les secondes qui suivent, envoyez la chaine de caractères ASCII (état lumière allumé) suivante :
BLY040740352161$.

Relâchez la touche en façade de la prise commandée. Désormais la séquence ASCII précédente est associée à la prise commandée. Notez qu'il est possible d'associer plusieurs prises commandées à une même séquence ASCII.

          Désormais vous pouvez allumer ou éteindre n'importe quel dispositif électrique connecté à cette prise commandée en envoyant l'une des deux chaines de caractères ASCII suivantes :

           ALLUMER => envoyez la chaine : BLY040740352161$

           ETEINDRE => envoyez la chaine : BLY040740352160$

     Vous pouvez également associer à cette prise commandée une touche de la télécommande du fabricant. Vous pourrez dans ce cas piloter votre prise commandée depuis la télécommande vendue avec la prise commandée, mais aussi depuis votre PC via l'émetteur HF RS232.


       Exemple n°2:

         Nous souhaitons associer à une seconde prise commandée, l'équivalence de la touche n°3 de la télécommande du fabricant que nous simulons avec notre émetteur HF RS232.
           Pour ce faire, placez la nouvelle prise commandée en
mode de réception en maintenant enfoncé la touche en façade jusqu'à ce que le voyant bleu clignote. Dans les secondes qui suivent, envoyez la chaine de caractères ASCII (état lumière allumé) suivante :
BLY040740352101$.

Relâchez la touche en façade de la prise commandée. Désormais la séquence ASCII précédente est associée à la seconde prise commandée.

          Comme précédemment, vous pouvez allumer ou éteindre n'importe quel dispositif électrique connecté à cette seconde prise commandée en envoyant l'une des deux chaines de caractères ASCII suivantes :

           ALLUMER => envoyez la chaine : BLY040740352101$

           ETEINDRE => envoyez la chaine : BLY040740352100$

     Vous pouvez également associer à cette prise commandée une touche de la télécommande du fabricant. Vous pourrez dans ce cas piloter votre prise commandée depuis la télécommande vendue avec la prise commandée, mais aussi depuis votre PC via l'émetteur HF RS232.



Logiciel permettant d'envoyer sous Windows des chaînes de caractères ASCII :

       Comme nous l'écrivions plus haut, le
transfert des chaînes de caractères ASCII depuis le PC peut s'effectuer soit depuis l'hyper-terminal de Windows ou bien à partir du logiciel ci-dessous librement téléchargeable.




       Après avoir sélectionné le numéro du port série (COM) connecté à votre émetteur HF RS232, sélectionnez la vitesse de communication en adéquation avec la position des DIP switchs référencés SW2. Enfin saisissez dans le champ la chaine de caractères ASCII à envoyer à l'émetteur HF RS232. Cliquez sur le bouton "Envoyer" pour émettre la chaîne ASCII par liaision série RS232.     µ


        Licence gratuite :


Le logiciel "Tests Domotique" est un Freeware. Vous pouvez l'utiliser gratuitement. Il ne doit pas être modifié et il ne doit servir qu'à des fins légales. Le logiciel est strictement interdit à la vente.


        Spécificités :

           - Systèmes d'exploitation : 8, Seven, Vista et XP.
          - Place occupée sur le disque dur par le logiciel : 500ko

          - Langues : .


        Téléchargement :




Cliquez sur l'icône précédent pour lancer le téléchargement.
Fichier de 500ko.

   Transfert des chaînes ASCII depuis un autre microcontrôleur :

       N'
importe quel microcontrôleur (PIC™, AVR™, MSP430, 68HCS12, ARM™, etc...) ou autres modules PICBASIC, CUBLOC, ROVIN ou Arduino dotés d'une liaison série peuvent piloter de manière autonome l'émetteur HF RS232. Dans ce cas, positionnez l'inverseur SW1 sur "Direct" et appliquez le signal série sur l'embase RCA référencée J4 ou sur les picots J2.

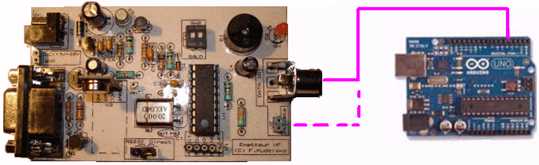

Exemple de connexion de l'émetteur HF RS232 avec une
une carte Arduino.
