  Conditions initiales :

      Comme nous l'avons vu précédemment, nous rappelons que le contrôleur Telis 4 Dual peut fonctionner avec une seule ou deux télécommandes Télis 4 RTS  positionnées verticalement sur la carte mère du contrôleur.

      Avant de démonter vos Telis 4 RTS, il est préférable de programmer chacun des canaux de celles-ci à partir de la ou des télécommandes de référence de votre habitation pilotant volets, stores, éclairage extérieur, etc...

       Pour ce faire, nous vous renvoyons à la notice de vos télécommandes que vous pouvez télécharger depuis le site [ www.somfy.fr ].

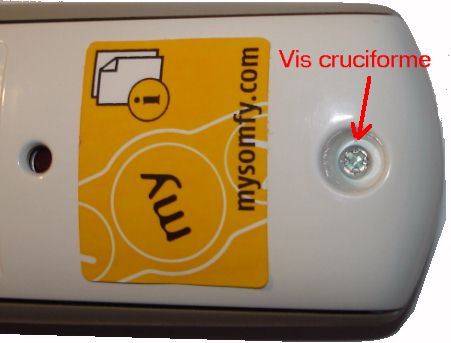

       Une fois votre ou vos télécommandes Telis 4 RTS programmées, démontez les télécommandes en retirant la vis cruciforme au dos du boitier.

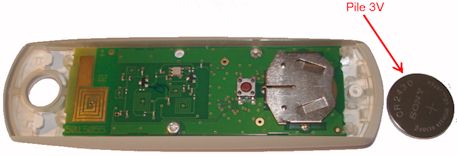

        Retirez ensuite la pile de 3V de type CR2430 en la faisant glisser vers l'extérieur du boitier.

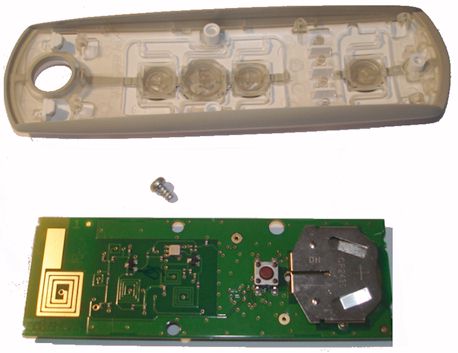

        Pour désassembler le circuit imprimé du coffret plastique, il vous faut dévisser une vis Torx avec un tournevis équipé d'un embout adapté ou bien en limant un vieux tournevis plat.

       Une fois retirée, vous pouvez déclipser le circuit imprimé du boitier de la télécommande en prenant soin à ne pas abîmer les composants CMS placés en surface du circuit imprimé double-face.

          Il ne vous reste plus qu'à effectuer la superposition de la carte fille sur le circuit imprimé de la Telis 4 comme nous l'avons vu à la page [ Présentation ] et  [ Réalisation ] en effectuant toutes les soudures nécessaires.

         Voici l'aspect d'une carte fille après soudures :

En fonction du nombre d'actionneurs à piloter par contrôleur, il vous faudra
réaliser une ou deux cartes filles identiques à celle-ci.

  Vérification des potentiels statiques :

        Dépourvu des cartes filles et du microcontrôleur U3, appliquez une tension de +12V  à la carte mère en utilisant les borniers à vis deux plots référencés J4. Avec l'aide d'un voltmètre en position continue DC, mesurez la tension en +5V présente sur la broche 20 (VDD) du support du microcontrôleur U3. Mesurez ensuite le +3V présent sur les broches 24 des deux connecteurs des deux cartes filles Telis 4A et Telis 4B.
          La led ON référencée D4 doit également s'illuminer.

         Si les potentiels +5V et +3V sont présents, coupez l'alimentation électrique de votre contrôleur et placez sur leurs supports respectifs, le microcontrôleur U3 et les deux cartes filles Telis 4A et 4B dont les canaux ont été préalablement programmés pour piloter l'ensemble de vos actionneurs.



   Positionnement des cartes filles sur la carte mère :

     Le contrôleur Telis 4 Dual peut gérer une ou deux télécommandes Telis 4. Vous pouvez donc à loisir en monter une seule ou bien deux sur la carte mère selon le nombre de canaux à gérer par le contrôleur.

       La désignation des cartes filles positionnées sur la carte mère est la suivante :

          La référence Telis 4A et Telis 4B est utilisée par la suite pour différentier les deux cartes filles placées au sein du coffret depuis la chaîne de caractères ASCII.

    Connexion du contrôleur Telis 4 Dual à votre PC :

        La connexion du contrôleur à votre PC nécessite l'emploi d'une interface entre la liaison série TTL (0 / 5V) du contrôleur Telis 4 Dual et la liaison série RS232 (+12V  / -12V)  délivrée par le PC.         Pour ce faire, une petite interface disponible à la page [ Interface PC Domotique ] permet d'effectuer cette conversion de niveaux logiques. Elle regroupe par ailleurs, la connectique nécessaire pour alimenter en +12V le contrôleur Telis 4 Dual et une embase d'alimentation DC pour adaptateur secteur.

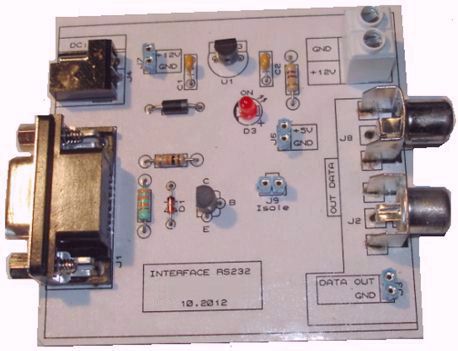

Interface permettant de connecter
le contrôleur Telis 4 Dual à votre PC.

        Par ailleurs, comme notre PC est dépourvu de prise RS232 nous employons également un convertisseur USB - RS232 standard du commerce afin de relier notre interface précédente à un port USB du PC. Il convient à l'utilisateur d'installer les pilotes nécessaires à la prise en charge du convertisseur RS232 - USB par Windows.

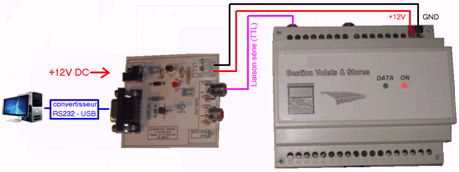

      Appliquez une tension continue de +12V au connecteur d'alimentation de l'interface RS232 et reliez celle-ci à votre contrôleur Telis 4 Dual au moyen de câbles comme sur le croquis suivant :

Cliquez sur l'image ci-dessus pour l'agrandir

            A la mise sous tension, la led ON présente sur l'interface doit s'illuminer ainsi que celle du contrôleur Telis 4 Dual ON placée en façade du coffret.

            Il ne vous reste plus qu'à envoyer différentes chaînes de caractères ASCII afin de piloter le contrôleur Telis 4 Dual comme nous allons le voir ci-après.



    Protocole de communication ASCII permettant de gérer le contrôleur Telis 4 Dual :

         La vitesse de transmission série doit être de 9600 bauds, sans parité, 1 bit de stop et 8 bits de données. Pour envoyer vos chaînes ASCII, vous pouvez utiliser sur le plan software, l'hyper-terminal de Windows ou bien avoir recours au petit logiciel nommé "Tests Domotique" disponible un peu plus bas sur cette page permettant d'envoyer des chaînes ASCII au contrôleur Telis 4 Dual. Il convient à l'utilisateur de sélectionner le bon numéro de port série COM afin d'établir la communication entre le PC et le contrôleur.

      Le tableau ci-dessous regroupe toutes les combinaisons possibles des différentes commandes pour piloter les deux Telis 4 RTS placées au sein du contrôleur Telis 4 Dual :

      Note : Le nombre de pressions simulées sur une touche de la télécommande Telis 4 est espacé d'un laps de temps de 200ms. Ce temps est fixé par programmation au sein du microcontrôleur U3 du contrôleur Telis 4 Dual. Vous pouvez simuler de 1 pression à 9 pressions sur une même touche de la télécommande Telis 4 toutes espacées de 200ms.


      Exemple n°1:

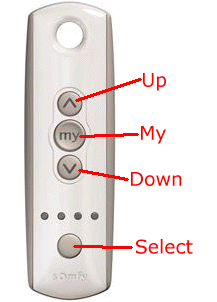

         Nous souhaitons ouvrir (touche Up) le volet de la fenêtre du salon qui est programmé sur le canal n°1 de la Telis 4A. Nous disposons également d'un seul et unique contrôleur Telis 4 Dual et de ce fait, les micro-switchs SW1 sont en position 0 comme ci-dessous :

SW1 en position 0 pour le boitier n°1
du contrôleur Telis4 Dual.


         Nous choisissons d'effectuer trois pressions successives sur la dite touche Up afin de garantir la bonne réception de la commande par le récepteur du volet. Ce choix est purement arbitraire dans le cadre de cet exemple.

         Dès lors, afin d'ouvrir le volet de la fenêtre du salon, nous envoyons au contrôleur Telis4 Dual par liaison série à 9600 bauds, la chaine ASCII composée des caractères suivants :

TEL01113$

              TEL : entête de la chaîne de caractères.
              0 : Boitier n°1 du contrôleur Telis4 Dual.
              1 : Canal n°1 de la télécommande.
              1 : Touche Up de la télécommande.
              1 : Référence Telis 4A.
              3 : 3 pressions sur la touche Up.
               $ : fin de chaîne ASCII.


             Dès qu'une chaîne ASCII correcte est reçue par le contrôleur Telis 4 Dual, la led DATA en façade du coffret doit s'allumer durant 1 seconde. L'instant suivant, la commande désirée par l'utilisateur sera effectuée par l'actionneur commandé à distance, ici l'ouverture du volet de la fenêtre du salon.

       Exemple n°2:

         Nous souhaitons fermer (touche Down) le volet de la chambre qui est programmée sur le canal n°3 de la Telis 4B. Comme précédemment, nous disposons d'un seul et unique contrôleur Telis 4 Dual et de ce fait, les micro-switchs SW1 sont en position 0 comme ci-dessous :

SW1 en position 0 pour le boitier n°1
du contrôleur Telis4 Dual.


         Nous choisissons d'effectuer deux pressions successives sur la dite touche Down afin de garantir la bonne réception de la commande par le récepteur du volet. Ce choix est purement arbitraire dans le cadre de cet exemple.

         Dès lors, afin de fermer le volet de la chambre, nous envoyons au contrôleur Telis4 Dual par liaison série à 9600 bauds, la chaine ASCII composée des caractères suivants :

TEL03302$

              TEL : entête de la chaîne de caractères.
              0 : Boitier n°1 du contrôleur Telis4 Dual.
              3 : Canal n°3 de la télécommande.
              3 : Touche Down de la télécommande.
              0 : Référence Telis 4B.
              2 : 2 pressions sur la touche Down.
               $ : fin de chaîne ASCII.


           Dès qu'une chaîne ASCII correcte est reçue par le contrôleur Telis 4 Dual, la led DATA en façade du coffret doit s'allumer durant 1 seconde. L'instant suivant, la commande désirée par l'utilisateur sera effectuée par l'actionneur commandé à distance, ici la fermeture du volet de la chambre.

   Logiciels permettant d'envoyer sous Windows les chaînes de caractères ASCII :

       Comme nous l'écrivions plus haut, le transfert des chaînes de caractères ASCII depuis le PC peut s'effectuer soit depuis l'hyper-terminal de Windows ou bien à partir du logiciel ci-dessous librement téléchargeable.

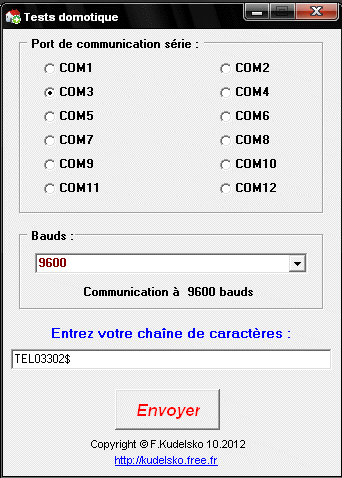

       Après avoir sélectionné le numéro du port série (COM) connecté à votre contrôleur Telis 4 Dual, conservez la vitesse de communication à 9600 bauds et saisissez dans le champs, la chaine de caractères ASCII à envoyer. Cliquez sur le bouton "Envoyer" pour émettre la chaîne ASCII.


        Licence gratuite :

      Le logiciel "Tests Domotique" est un Freeware. Vous pouvez l'utiliser gratuitement. Il ne doit pas être modifié et il ne doit servir qu'à des fins légales. Le logiciel est strictement interdit à la vente.

        Spécificités :

8, Seven, Vista et XP.

          - Langues : .

        Téléchargement :


Cliquez sur l'icône précédent pour lancer le téléchargement.
Fichier de 500ko.


   Transfert des chaînes ASCII depuis un autre microcontrôleur :

       N'importe quel microcontrôleur (PIC™, AVR™, MSP430, 68HCS12, ARM™, etc...) ou autres modules PICBASIC, CUBLOC, ROVIN ou Arduino dotés d'une liaison série peuvent piloter de manière autonomes le contrôleur Telis 4 Dual...

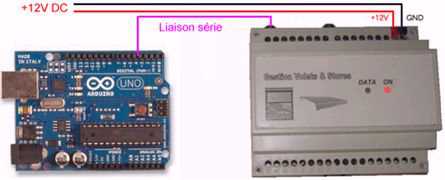

Exemple de connexion du Contrôleur Telis 4 Dual avec une
une carte Arduino.
