Téléchargez la nomenclature du contrôleur Telis 4 Dual :   8 ko

   Nomenclature du contrôleur Telis 4 Dual :

Résistances 1/4W - 5% :
270 : R25
390 : R29
470 : R1, R2, R3, R4, R13, R14, R15, R16, R28, R31
1k : R9, R10, R11, R12, R21, R22, R23, R24
10k : R5, R6, R7, R8, R17, R18, R19, R20, R26, R27, R30
33k : R32



Condensateurs plastiques LCC :
100nF : C3, C5, C6, C9, C11



Condensateurs céramiques :
4,7pF : C1, C2


Condensateurs chimiques :
100µF/25V : C4
47µF/16V : C7, C10*
10µF/16V : C8

                 * C10 sera implanté couché sur le circuit imprimé.


Diodes :
D1 : 1N4148.
D2 : 1N4007.
D4, D5 : led rouge (ON) et led verte (DATA) de 3mm de diamètre.

Opto-coupleurs :
U1, U2, U4, U5 : CNY74-4 + supports lyre 16 broches.


Circuits intégrés :
PIC16F876A : U3 + support lyre 28 broches.
7805 : U6.
LM317 : U7.

Quartz ou résonateur céramique :
X1 : Quartz de 8MHz ou un résonateur 3 broches de 8MHz.
        Dans ce dernier cas, ne montez pas les condensateurs céramiques C1, C2.



Divers :
J4: Borner à vis deux plots.
J1 et J2 : Embases RCA.
J5 : 3 picots tulipes sécables pour confectionner le connecteur.
J3 : Ne pas monter sur le circuit imprimé. Utilisé lors du développement du logiciel.
Connecteurs femelle pour la Telis 4 A et B à base de picots tulipes sécables :
             - 2 x 6 picots tulipes.
             - 2 x 5 picots tulipes.
             - 2 x 4 picots tulipes.
Connecteurs mâle pour la Telis 4 A et B à base de barrette sécable droite de picots mâle - mâle :
             - 2 x 6 picots.
             - 2 x 5 picots.
             - 2 x 4 picots.
SW1 : micro-switch à deux inters pour circuit imprimé.
1 coffret série MR Din 6 CB. Dimensions : 105 x 90 x 58 disponible chez [ GoTronic ].
Circuit imprimé simple face de la platine principale : 100 x 86.
Circuit imprimé simple face pour la platine à leds : 50 x 11.
Circuit imprimé simple face pour la platine à superposer sur la télécommande : 35 x 86.

     Liaisons électriques entre la carte fille et la télécommande Telis 4 RTS :

16 Interconnexions à réaliser entre
la carte fille (à gauche) et la télécommande Telis 4 RTS (à droite).

     Superposition de la carte fille sur la télécommande Telis 4 :

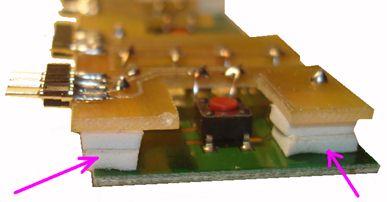

       Pour garantir le bon maintien de la carte fille sur le a carte Telis 4, nous avons utilisé de l'adhésif double face pour miroir possédant une épaisseur suffisante comme sur la photo suivante :

     Coffret pour tableau électrique :

       Nous avons choisi d'utiliser un coffret s'insérant directement au sein d'un tableau électrique standard du commerce.

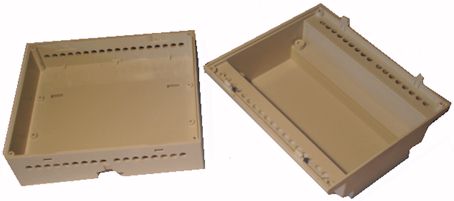

Coffret ouvert

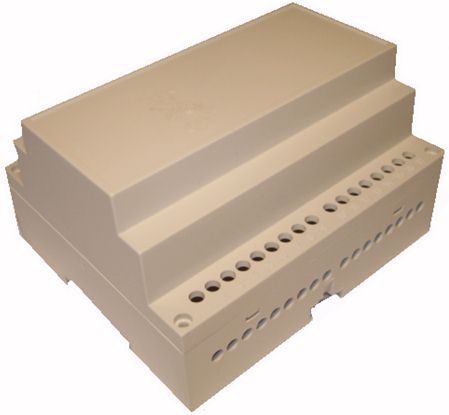

Coffret fermé

Coffret vu de dessous.

Exemple de tableau électrique du commerce
compatible avec le coffret DIN.

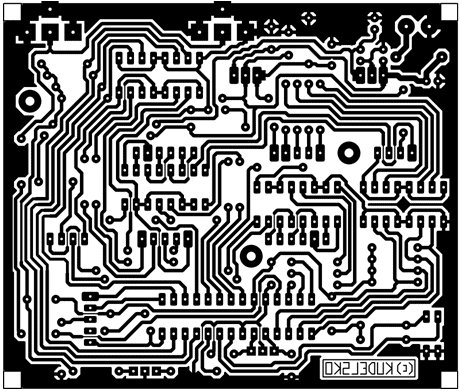

     Aspect de l'implantation et du typon de la carte mère :

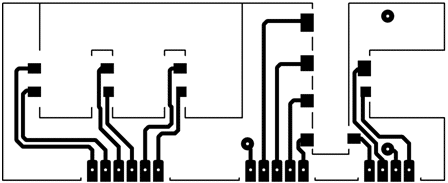

     Aspect de l'implantation et du typon de la carte en façade du coffret :

     Aspect de l'implantation et du typon de la carte fille :

   Téléchargement des schémas, implantations et typons au format PDF :

          Carte mère et carte façade :

            Schéma de principe :   489 ko
            Implantation :    19 ko
            Cuivre :   74 ko

            Cuivre au format GIF (600 DPI) :   192 ko


         Carte fille :

             Implantation :    30 ko
            Cuivre :   77 ko

            Cuivre au format GIF (600 DPI) :   136 ko

Veuillez consulter la rubrique [ Imprimer les typons ] pour le paramétrage d'Adobe Acrobat Reader 6.x pour une impression à l'échelle 1:1.
