Nomenclature
de l'interface Ethernet multi IN - OUT
n°2 :
Résistances
1/4W - 5% : 120 : R8, R9,
R10 470 : R5, R6, R12 4,7k : R13
Résistances
1/4W - 1% : 49,9 : R1,
R2, R3, R4. R7 :
La
valeur de R7 dépend de la
révision du silicium
de votre ENC28J60. Sa valeur peut-être
2,32k ou bien encore 2,74k à 1% (série E96 normalisée).
Voir page
[
Utilisation
] pour plus
de détails.
Réseaux
de résistances : RP1
: 8 résistances pour 1 commun
de 10 kohms. RP2 : 8 résistances
pour 1 commun de 1 Mohms.
Condensateurs plastiques LCC : 100nF
: C1, C2, C3, C4, C5, C6, C7, C13, C14,
C16, C17, C19, C27
Condensateurs céramiques : 4,7pF : C25,
C26 22pF : C9, C10
Condensateurs chimiques : 10µF /16V
: C8 47µF/16V : C18 100µF/16V
: C15 470µF/25V : C12
Réseaux
de diodes en boitier SIL 8 x 1N4148: DP1
: Cathode commune - 8 anodes pour 1
cathode commune disponible chez
[ Selectronic
]. DP2 : Anode commune - 8
cathodes pour 1 anode commune
disponible chez
[ Selectronic
].

Aspect
du réseau de diodes 8 x 1N4148.
Leds et diode
: Led verte (statut ou Link indique que l'interface est reliée
au réseau) : D1 Led
jaune (activité ou Act flashe
lorsqu'une activité est détectée
par l'interface sur le réseau)
: D2 Led rouge : D4 1N4007 : D3
Circuits intégrés :
PIC18F452-I/SP: U3 +
support lyre 40 broches disponible chez
[ Gotronic
]. ENC28J60
: U1 +
support lyre 28 broches disponible chez
[ Radiospares
]. 74HCT245
: U2 + support lyre 20 broches ULN2803
: U5 + support lire 18 broches 7805
: U7 (régulateur 5V standard
en boitier TO220) + refroidisseur TO220
(R.th 15°C/W). LM2937-3.3 : U6
(régulateur 3,3V en boitier TO220) DS18B20
: U4. (thermomètre sur 12
bits) disponible chez
[ Gotronic
].
Attention le modèle obsolète DS1820 sur 9 bits ne convient pas
pour ce montage. Le
modèle DS18S20 fonctionnant aussi
sur 9 bits ne convient pas non plus.
 Modèle
compatible avec l'interface : DS18B20
Quartz :
20MHz : X2 25MHz : X1
Self : L1
: VK200
self de choc disponible chez
[ Gotronic
].
Relais : Rel1,
Rel2, Rel3 Rel4
et Rel5 : 5 relais miniatures 1RT-6V
disponibles chez
[ Gotronic
].
Divers : J3,
J4, J5, J6, J7 : boniers 3 plots à
vis. J9, J8 et J10 sont composés
d'un ensemble de 8 borniers 2 plots
et de 3 borniers 3 plots à
vis. SW1
: 1
barrette de trois picots tulipes. K1:
Embase coudée RJ45 avec transformateur
référencée BS-RB10072
disponible chez
[ Lextronic
]. K2 : 1 embase d'alimentation type SC215 disponible chez
[ Gotronic
]. Coffret ABS antichoc G738
(140 x 110 x 35) disponible
entre autres chez
[ Lextronic
]. 1
circuit imprimé simple face : 131
x 103 mm.

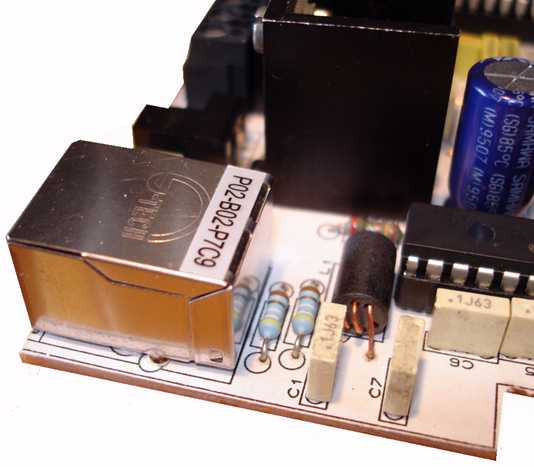

Aspect
de la self de choc et de l'embase RJ45
équipée du transformateur
d'isolement :

Gros
plan sur la self L1
ayant
pour tâche de réduire
les perturbations hautes fréquences
véhiculées par la liaison
Ethernet. La self L1 doit pouvoir supporter
un courant minimal de
80mA
ce qui est largement le cas de la
VK200.
Le

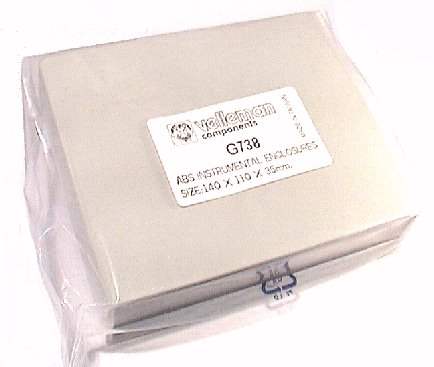

coffret ABS antichoc G738 (140 x 110
x 35 ) :
Le
routage du circuit imprimé a
été adapté aux
dimensions spécifiques du coffret
G738..

Ce
coffret est disponible chez plusieurs
distributeurs. Vous le trouverez
en autres chez
[ Lextronic
].
Aspect

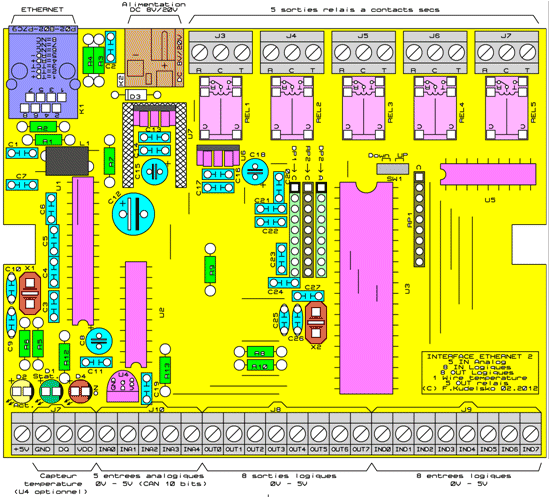

de l'implantation et du typon :


Téléchargement
du schéma structurel, implantation,
cuivre au format PDF :
Schéma de
principe de
l'interface : 109
ko
Implantation des
composants de l'interface :
27 ko

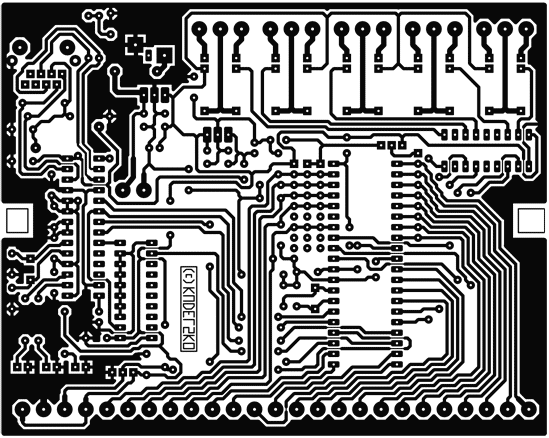

Cuivre
de
la carte de l'interface
: 89
ko
Cuivre
de
la carte interface
au format GIF (600 DPI)
: 200
ko
Veuillez consulter la rubrique [
Imprimer
les typons
]
pour le
paramétrage d'Adobe Acrobat Reader 6.x pour une impression
à l'échelle 1:1.
|
