Fonctionnement du sélecteur de... V2


  Fonctionnement général des principales fonctions du sélecteur de ligne :

    Ce montage regroupe différentes fonctions reliées entre elles. Celles-ci sont les suivantes :

         La partie alimentation représentée par un transformateur abaisseur suivi d'un point redresseur. Après filtrage, la tension continue est stabilisée par un régulateur.

         La détection de sonnerie du téléphone est mise en oeuvre par un opto-coupleur comme élément  principal afin d'isoler le montage de la ligne téléphonique France Télécom.

         Après filtrage des signaux de sonnerie par R9-C10, la porte U6A permet d’établir des signaux conformes à l’entrée des circuits logiques de commande relais.

         Deux détections de prise de lignes sont mises à oeuvre. Pour celle de France Télécom avec comme composant principal, l'opto-coupleur OPT2. Enfin celle du fournisseur d'accès Internet est obtenue par le l'opto-coupleur OPT3.

         La sélection de ces lignes s'effectue soit par un bouton poussoir situé en façade de l'appareil, soit par une commande au clavier téléphonique en appuyant sur la touche #. Les circuits intégrés  U2, U3, U4, U6 sont utilisés pour cette fonction.

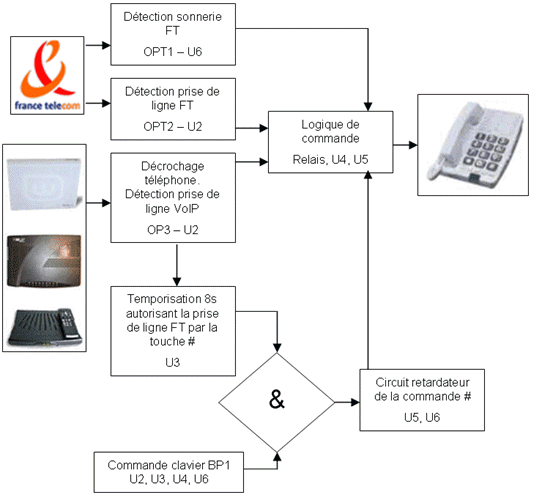

Synoptique du sélecteur de ligne :



         Pour ne pas basculer sur la ligne FT lors d’une communication sur la ligne VoIP (durant la validation d'un message sur répondeur par exemple...) il est nécessaire d’introduire une temporisation via U3A , U3B de quelques secondes après le décrochage du téléphone. De la sorte, cette temporisation autorise au moyen de la touche #, la prise de ligne FT durant un laps de temps défini, au delà le basculement n'est plus possible.
            Bien entendu sur la ligne FT la touche # remplit son rôle également.

          Afin de conserver la tonalité de la ligne FT lors du basculement sur celle-ci, la commande # ne doit plus être prise en compte à cet instant précis. Pour ce faire, c’est lors du relâchement de cette touche et après un délai de 70 ms environ que le téléphone se connecte sur la ligne FT. Cette fonction qui n'existait pas sur la précédente version du sélecteur de ligne permet désormais de conserver la tonalité de la ligne FT en attendant la composition du numéro du correspondant.

        Ces fonctions décrites précédemment sont associées aux portes logiques U4D  et U5D. Ces dernières ont pour rôle de commander le relais RL1 chargé de mettre en communication le téléphone avec l'une ou l'autre des deux lignes téléphoniques.

        Le tableau ci-après regroupe la table de vérité de cet ensemble de portes logiques:

U4A
Pin 2

U4A
Pin 3

U4B
Pin 6

U4D
Pin 12

U5D
Pin 11 (out)

0

0

0

0

1

0

0

0

1

0

0

0

1

0

1

0

0

1

1

0

0

1

0

0

1

0

1

0

1

0

0

1

1

0

1

0

1

1

1

0

1

0

0

0

0

1

0

0

1

0

1

0

1

0

1

1

0

1

1

0

1

1

0

0

0

1

1

0

1

0

1

1

1

0

1

1

1

1

1

0



Note: En cas d'absence d'alimentation de l'appareil, c'est la ligne France Télécom qui est utilisé,
 car le modem du FAI ne fonctionne plus.



   Rôle détaillé des principaux composants utilisés :

          OPT1 : Détection de sonnerie France Télécom.
                          Une tension alternative apparaît lorsque retentit la sonnerie du téléphone. Celle-ci est représentée par une sinusoïde de 100V crête à crête d'une fréquence de 50Hz. Elle est transformée en créneaux d'amplitude 5V en sortie de OPT1.

          OPT2 : Détection de la prise de ligne France Télécom. Etat 1 sur TP6.

          OPT3 : Détection de la prise de ligne VoIP. Dans un tel cas, un obtient un état logique 1 sur le point test TP4.

          C15 contribue à la transmission des signaux de reconnaissance de l’appelant vers l’appareil destiné à cette fonction si celui-ci est utilisé.

           Le relevé suivant effectué à l'oscilloscope vous montre l'aspect de la porteuse sinusoïdale du signal d'identification de l'appelant. Afin de ne pas engendrer une atténuation de la porteuse, le condensateur C15 possède une valeur suffisamment élevée pour s'adapter à tous types de dispositifs assurant la présentation du numéro de l'appelant.

Trace rouge : Sonde branchée sur la fiche gigogne du
sélecteur de lignes (référence T2 sur le schéma structurel).



          U7 : Détection du signal provenant de la touche # du téléphone.



         Décodage de la touche # de U7 réalisé par U2A,  U2B,  U3C et U4C.



             Temporisation pour la prise de ligne France Télécom : U3A et U3B autorisent la commande de la touche # durant 7 secondes environ après le décrochage du téléphone. Cette temporisation établie par C9 et R4 est mis en forme par les portes logiques U3A et U3B.

        Pour illustrer les explications précédentes, consultez les oscillogrammes ci-dessous :

Trace rouge : pin 2 de U3A (TP4)
Trace bleue : pin 4 de U3B (TP5)






Trace rouge : pin 2 de U3A (TP4)
Trace bleue : pin 4 de U3B (TP5)



        Afin de ne pas engendrer par C9 des tensions transitoires supérieures à 5V en entrée de la porte U3B, nous avons placé une diode zéner de 4,7V sur celle-ci.


          Circuit de retard de la touche # :

      Afin de limiter à 0,6V la tension négative présente en entrée des portes logiques U6C et U5C, nous avons ajouté deux diodes D2 et D3.


          Voici les chronogrammes associés au circuit réalisant le retard de 47ms :




           Pour illustrer les explications précédentes, consultez les oscillogrammes ci-dessous :

Trace rouge : pin 3 de U5A (TP1)
Trace bleue : pin 8 de U6C (TP2)



Trace rouge : pin 8 de U5C (TP3)
Trace
bleue : pin 8 de U6C (TP2)

         La couple R10 - C7 détermine un retard d’environ 70 ms après le relâchement de la touche #.
         De la même manière, le couple
R11 - C8 introduit un retard d’environ 600ms nécessaire à la désexcitation du relais.

       BP1 : sélectionne la ligne France Télécom lorsque la ligne VoIP est hors service momentanément.

          Led1 (verte allumée) : Témoin téléphone décroché sur ligne sur VoIP.

          Led2 (rouge allumée) : Témoin téléphone décroché sur ligne sur FT.

          Led d9 (jaune allumée) : Témoin téléphone connecté sur VoIP.

          La porte logique U5D est utilisée pour autoriser la commande du relais qu’après un retard d'environ  5 secondes lorsque s’établit l’alimentation du montage. En effet, la version 2 du sélecteur de ligne met en œuvre de nombreuses temporisations qui engendrent des états instables à la mise sous tension. Il faut donc retarder l’excitation du relais afin de laisser le temps au dispositif de se stabiliser et éviter de la sorte, des basculements impromptus de celui-ci.
