  Encore une nouvelle version allez-vous nous dire ! Mais pourquoi ?

      Bien que la précédente version de cet appareil fonctionne correctement, il nous est apparu nécessaire de corriger et d’améliorer son fonctionnement en fonction de vos remarques et suggestions proposées au fil des mois.


      En plus des possibilités offertes par la [ précédente version ], ce nouvel appareil vous permet également :

          d’obtenir la présentation du numéro de l’appelant quelque soit le type de téléphone employé aussi bien sur la ligne FT que sur la ligne VoIP (si vous disposez de ce service !) ;

          de conserver la tonalité téléphonique lors du basculement entre la ligne VoIP et la ligne FT quelque soit le type de pression (courte ou longue) effectuée sur la touche # de votre combiné téléphonique ;

          une visualisation par leds permettant d'identifier d'un seul coup d'oeil la ligne téléphonique sélectionnée.

  Petit rappel pour ceux qui ont raté le premier épisode :

      L'Internet haut débit par ADSL proposé par de nombreux fournisseurs d'accès Internet (FAI) permet d'avoir accès à une seconde ligne téléphonique (appelée ligne VoIP) en plus de la ligne téléphonique classique France Télécom.

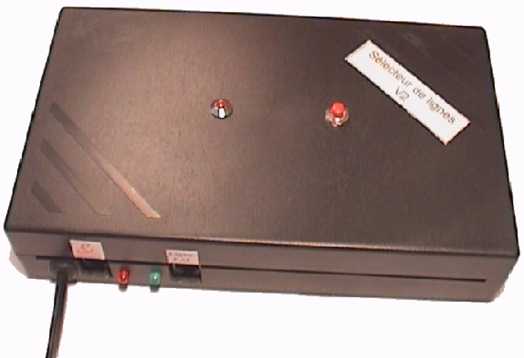

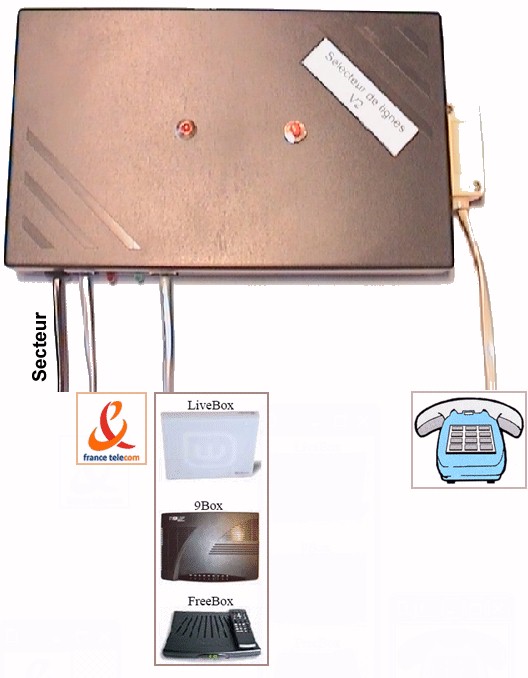

   Que ce soit la Freebox, 9Box , Alice Box, LiveBox etc... le sélecteur de lignes présenté dans ces pages vous permet à partir d'un seul et unique téléphone de sélectionner simplement l'une ou l'autre de ces deux lignes téléphoniques.

   Lors de la réception d'un appel le sélecteur de lignes commute automatiquement votre combiné téléphonique sur la ligne VoIP ou France Télécom sans aucune intervention de votre part.

   Lors de l'émission d'un appel, le sélecteur de ligne sélectionne par défaut votre ligne VoIP.
   Si vous souhaitez appeler sur la ligne France Télécom, il vous suffit de presser préalablement la touche # de votre clavier téléphonique puis de composer le numéro de votre correspondant.
   L'autre solution consiste à presser le bouton poussoir présent sur la façade du coffret.

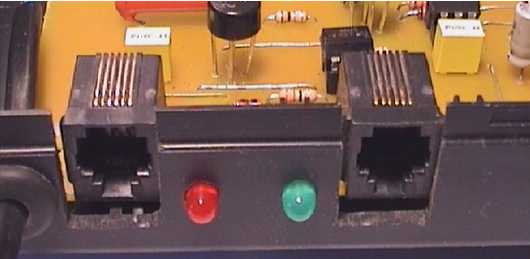

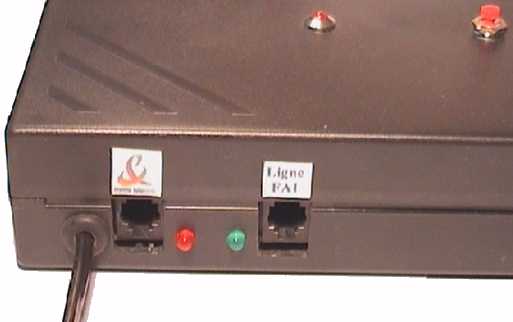

Gros plan sur la connectique RJ12 et les deux leds de signalisation
permettant d'identifier la ligne téléphonique sélectionnée.

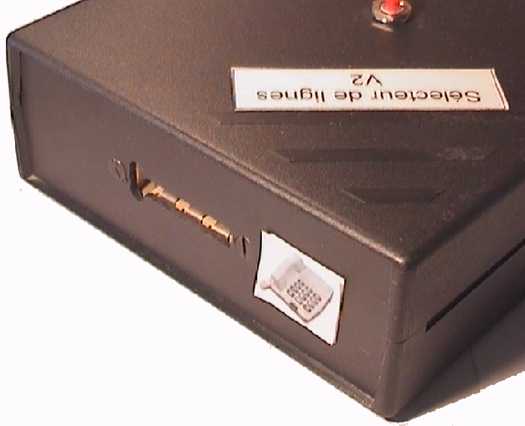

On distingue l'embase téléphonique permettant d'y relier
votre combiné téléphonique

  Repérage des principaux éléments constitutifs du sélecteur de lignes :

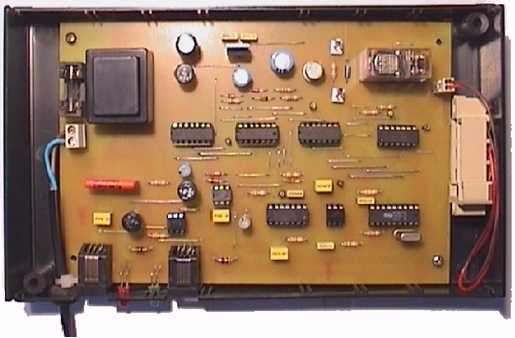

      Aspect général du circuit imprimé :

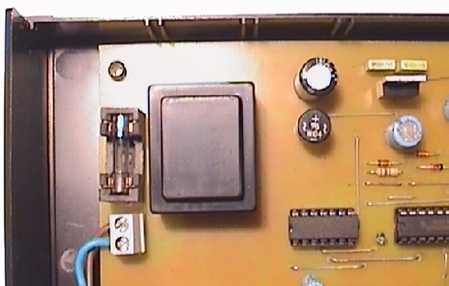

       Section alimentation, filtrage et régulation :

Du grand classique où nous retrouvons, le fusible, le transformateur,
le pond de diodes, le condensateur de filtrage et le régulateur de tension.

       Sections isolation et embases RJ12 :

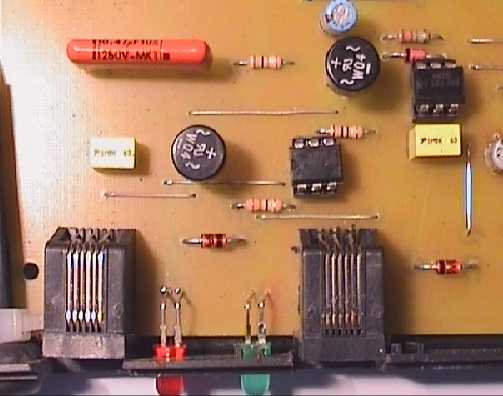

Au premier plan les deux embases RJ12
et leurs leds associées indiquant la ligne téléphonique utilisée FT (led rouge) ou VoIP (led verte).

Les deux opto-coupleurs chargés d'assurer l'isolation
des deux lignes téléphoniques avec le reste du montage.

       Section décodage DTMF :

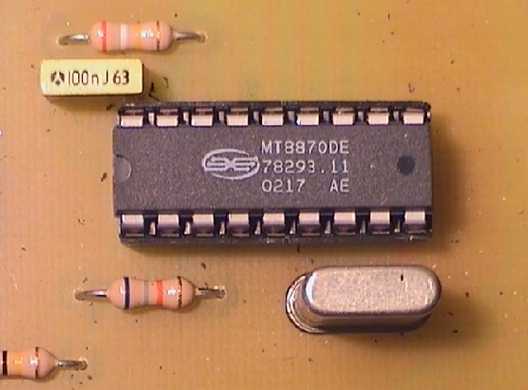

Un décodeur DTMF intégré assure la reconnaissance des touches frappées
au clavier de votre combiné téléphonique.
Dans le cadre de cette application, c'est la touche # qui sera détectée.

       Section commutation et connectique :

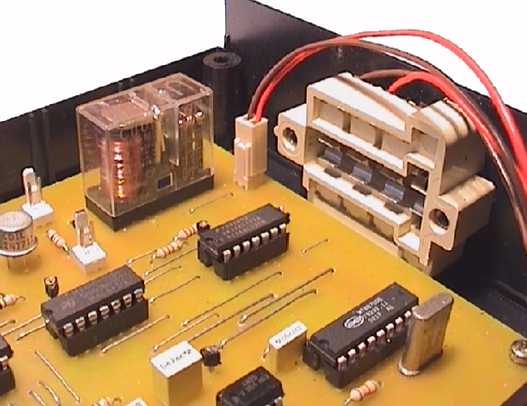

Un relais Finder permet de sélectionner l'une des deux lignes téléphoniques : FT ou VoIP.
La photographie met en évidence plusieurs picots tulipes assurant le rôle de points tests.
