Réalisation du capacimètre


Téléchargez la nomenclature au format Adobe Acrobat Reader du capacimètre :
  7 ko



Nomenclature du capacimètre :

Résistances ¼ W 5% :
22 : R1, R2
100 : R5
470 : R3, R4, R14
4,7k : R6, R8, R9, R10
47k : R11, R12, R13
100k : R7


Condensateurs non polarisés :
10nF : C7
100nF : C1, C2, C4, C6
470nF : C3


Condensateur chimique :
100µF/16V : C5


Ajustables multitours à pistes Cermet (type 67Y - 25 tours):
P1 : 1M.
P2 : 10k
P3 : 1k


Circuits intégrés :
U1 : PIC18F2550-I/SP + support lyre 28 broches
U2 : 74HCT03 + support lyre 14 broches
U4 : 74HC4040 + support lyre 16 broches
U5 : TS555 ou ICM7555 ou TLC555 en version C-MOS + support lyre 8 broches.


Note :  Pour obtenir une mesure de bonne précision, ne pas utiliser un NE555 ou LM555 ou MC1455 pour U5.


Transistors :
2N2907A : Q1, Q2, Q3


Oscillateur à quartz :
16MHz : XC1


Self :
L2 : VK200


Diode :
D1 : led de 3mm de diamètre jaune.


Divers :
K1 : Embase USB-B mâle coudée pour circuit imprimé.
CX sera constitué de 3 picots tulipes sécables.
1 circuit imprimé simple face : 98 x 46.

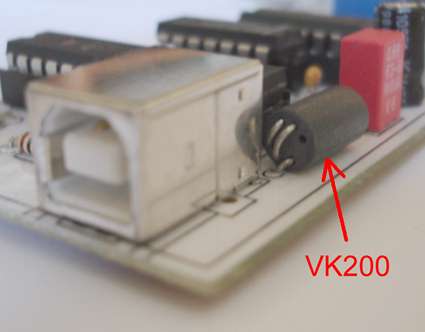

  Inductance VK200 :

   La VK200 est chargée de filtrer avec l'aide de C5 les éventuels parasites hautes fréquences générés par la carte mère du PC sur le connecteur USB.

   Si vous ne disposez pas d'une VK200, vous pouvez la remplacer par un perle de ferrite à 2 ou 3 trous traversée par un morceau de fil de cuivre émaillé ou autre conducteur semi-rigide. Une perle de ferrite à un orifice dotée de 3 spires devrait faire également l'affaire. L'inductance de la self de choc HF ainsi réalisée n'a rien de critique.

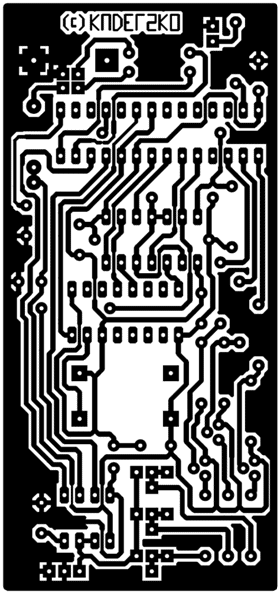

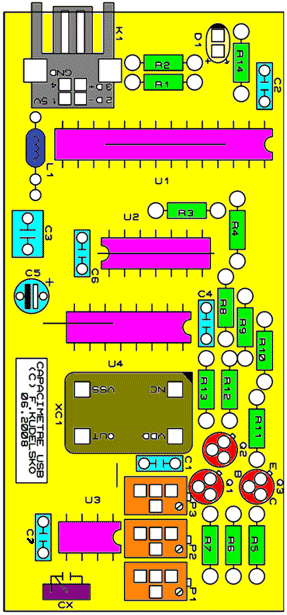

  Allure de l'implantation et du circuit imprimé du capacimètre :




  Schéma structurel, implantation et typon du capacimètre :

 - Schéma structurel au format Adobe Acrobat Reader du capacimètre :    61 ko

 - Implantation au format Adobe Acrobat Reader du capacimètre à l'échelle 1:1 :     20 ko

 - Typon au format Adobe Acrobat Reader du capacimètre à l'échelle 1:1 :     124 ko

 - Typon au format GIF 600 DPI : disquette.gif (14223 octets)  ZIP - 130 ko



Veuillez consulter la rubrique [ Imprimer les typons ] pour le paramétrage d'Adobe Acrobat Reader 5.x pour une impression à l'échelle 1:1.
