Présentation du commutateur péritel





  Avant propos :

    Autour de nos téléviseurs, de nombreux périphériques tendent à fleurir. Même si l'on ne dispose pas d'une installation quasi professionnelle, il n'y a rien d'extraordinaire à rencontrer à proximité du notre petit écran, un enregistreur DVD, un adaptateur TNT, un récepteur satellite, câble ou ADSL, un décodeur Canal+, etc...  Afin de pouvoir interconnecter tous ces dispositifs vers notre téléviseur, un aiguillage s'avère nécessaire afin d'envoyer toutes les voies d'entrée sur toutes les voies de sortie sans limitations. Cet aiguillage, nous le nommerons commutateur péritel ou commutateur pour prises SCART.

   Afin de diminuer le nombre de composants et de ce fait, diminuer le coût final du dispositif, nous avons utilisé un
circuit de commutation audio-vidéo spécialisé du constructeur Mitsubishi permettant de gérer les quatre entrées vers deux sorties totalement indépendantes (SCART et CINCH).

   Des
amplificateurs audio-vidéo permettent de compenser les pertes introduites par la commutation tout en réalisant une adaptation d'impédance nécessaire à une transmission parfaite des signaux. Cela s'avère d'autant plus important, si les signaux sont véhiculés sur une longue distance (inférieure à 10m) avec des câbles de bonne qualité.

    La sélection d'une source audio-vidéo se fait manuellement à partir des touches de façade du boîtier, ou de façon automatique ou bien encore à distance à partir d'une télécommande IR du commerce (marques Sony ou Philips). Chaque pression sur la touche (en façade ou via la télécommande) fait avancer d'une position la commutation actuelle, avec retour à la première position quand la quatrième est dépassée. La sélection automatique aiguille au téléviseur les signaux audio-vidéo du dernier appareil mis sous tension.
    Lorsque l'on
coupe l'alimentation d'un appareil sélectionné (par exemple un lecteur de DVD) la commutation automatique du commutateur péritel ramène la sélection vers un appareil encore sous tension ou ne fait rien, si rien d'autre n'est en service.



Caractéristiques générales du commutateur péritel :

         Rappel de l'état des commutations via quatre leds.
         Sélection manuelle ou automatique d'une entrée parmi quatre.
         Sélection manuelle à partir des touches de façade ou à partir d'une télécommande infrarouge du commerce (Philips ou Sony) après un auto-apprentissage du protocole IR.
         Le récepteur IR est déportable afin de dissimuler le commutateur dans un meuble.
         Le dernier appareil mis sous tension prend la main automatiquement. Une sélection manuelle reste prioritaire sur la commutation automatique.
         La sélection d'une entrée s'accompagne d'un certain nombre de bips compris entre 1 et 4 selon la prise SCART sélectionnée.
         Standards vidéo compatibles : Secam, Pal et NTSC.
         Une entrée (SCART 1) est compatible avec les composantes
RVB.
         Une autre entrée (SCART 2) permet de relier un décodeur Canal+ analogique Syster.
         Des amplificateurs indépendants sont présents pour chacune des voies audio et vidéo.
         Alimentation : 230V AC 50Hz.



Constitution du dispositif :

     Le montage est constitué d'une matrice de commutation 4 entrées vers 2 sorties dont les entrées / sorties sont matérialisées par des prises SCART et CINCH.

     Les noms donnés arbitrairement aux prises SCART et CINCH du commutateur permettent une illustration simplifiée dans le croquis suivant :



    Le raccordement des appareils doit s'effectuer avec des cordons péritels croisés de bonne qualité utilisant des câbles coaxiaux blindés. Proscrire les cordons utilisant des câbles multi-paires de type téléphonique favorisant la diaphonie (transfert indésirable des signaux d'un fil à un autre) et la rupture d'impédance (image détériorée avec réflexion sur les transitions).



   Afin d'obtenir une image irréprochable tout en minimisant au maximum la diaphonie, le routage du circuit imprimé a fait l'objet d'une attention toute particulière. J'attire particulièrement votre attention sur ce point crucial si vous désirez router votre propre circuit imprimé.


  Repérage des principaux éléments constitutifs du commutateur :

      Section alimentation :

    Rien de bien original ! On y retrouve un transformateur, un redressement double alternance, le filtrage et une triple régulation en tension de +12V, +8V et +5V.



Section microcontrôleur :



Encadré en rouge :

 le microcontrôleur de gestion.

Encadré en vert :

 le résonateur 8MHz cadençant l'horloge du microcontrôleur.

Encadré en violet :

 le buzzer piezo.

     Le microcontrôleur se charge de piloter le commutateur audio-vidéo en fonction des sollicitations de l'utilisateur. Il opère soit en manuel à partir des touches de façade ou de la télécommande, ou bien encore automatiquement à partir de la commutation lente envoyée par vos différents appareils lorsqu'ils sont mis sous tension.


      Section commutateur :

      L'ensemble des commutations audio-vidéo fait appel à un circuit spécialisé du fabriquant Mitsubishi intégrant toutes les fonctions nécessaires à ce type de dispositif. Sa disponibilité sous un boitier SSOP nous contraint par prudence à réaliser un adaptateur "maison" SSOP vers DIL.
       Une soudure à la
pâte à braser pour composants CMS s'avère nécessaire de part la proximité des différentes broches du circuit intégré. Soyez prudent, la soudure à la pâte à braser demande un peu de pratique...



Les embases péritels :

            Embase de sortie SCART 5 ;

      L'embase SCART 5 est la sortie principale du commutateur. Vous la relierez à votre téléviseur ou bien à la seconde prise SCART de votre enregistreur DVD ou magnétoscope.
      Les broches
7, 11 et 15 délivrent les composantes RVB. Les broches 1 et 3 sont les sorties audio droite et gauche commutées. La broche 19 correspond à la sortie vidéo commutée. Les broches 8 et 16 reçoivent respectivement la commutation lente et la commutation rapide.




    Voici la même embase SCART5 vue de dos. Deux cavaliers offrent la possibilité de modifier le comportement de la commutation lente et de supprimer la commutation rapide émise par SCART 1.      Nous y reviendrons...





           Embase d'entrée SCART 1 ;

        Prise d'entrée uniquement. Les broches 15, 11 et 7 de SCART 1 reçoivent les composantes RVB et sont acheminées jusqu'à SCART 5. Les broches 20, 2 et 6 reçoivent respectivement le signal vidéo composite et les signaux audio. Les broches 8 et 16 reçoivent la commutation lente et rapide.

    La led rouge placée à proximité s'illumine lorsque l'entrée SCART 1 est sélectionnée manuellement  par l'utilisateur ou bien de façon automatique.



Embase SCART 2 ;

     Les broches 19,  3 et 1 reçoivent les signaux audio-vidéo envoyés par le téléviseur connecté sur SCART 5. Ceci autorise le raccordement sur SCART 2 d'un décodeur Canal + analogique (Syster).     Dans ce cas, le signal reçu par le téléviseur est transmis au décodeur qui effectue automatiquement la commutation lorsqu'il est en mesure de décrypter l'émission codée et rend ainsi disponible le signal décodé pour le téléviseur...
    Si vous n'avez pas de décodeur Canal +, vous pouvez y connecter n'importe quel type de dispositif audio-vidéo.

    La led rouge placée à proximité de l'embase s'illumine lorsque l'entrée SCART 2 est sélectionnée manuellement par l'utilisateur ou bien de façon automatique.



Embases SCART 3 et 4 ;

    Les embases SCART 3 et SCART 4 sont uniquement des entrées. Elles sont similaires en tout point sur le plan électrique. Les broches 2, 6 et 20 reçoivent les deux voies audio et vidéo. La broche 8 reçoit la commutation lente.

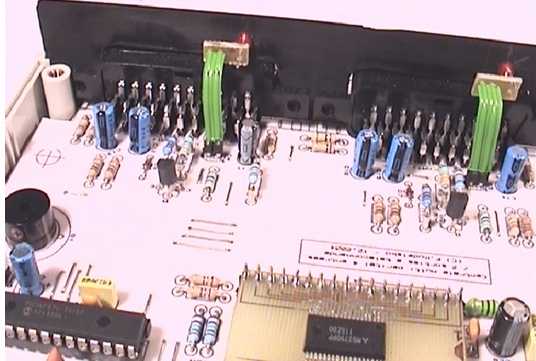

   Ci-dessous une photographie des deux embases observées à partir de l'intérieur du boîtier :



      Commandes en façade :

    Positionnées en hauteur, les deux touches de façade vous donnent accès à l'ensemble des commandes disponibles sur le commutateur péritel.
    La sélection d'une entrée s'effectue par l'intermédiaire de la touche "
Select Scart" et vous pouvez activer ou suspendre la commutation lente à partir de la touche "CL ON/OFF". Ces touches regroupent d'autres fonctionnalités "cachées" dont nous reparlerons un peu plus tard...



    Les deux touches et les leds de signalisation sont logées sur une carte fille de faibles dimensions.      Un connecteur et une nappe multibrins assurent l'interconnexion de la carte fille avec la platine principale du commutateur.



    Sous la carte fille se cache trois embases CINCH. Elles correspondent à la deuxième sortie indépendante audio-vidéo. Enfin, une embase JACK stéréo permet l'interconnexion du récepteur de télécommande infrarouge. Ce récepteur IR reste optionnel et vous n'être pas obligé de l'utiliser si vous ne souhaitez piloter à distance votre commutateur péritel.

.



      Embases CINCH et JACK :

    Les trois embases CINCH audio (G/D) et vidéo correspondent à la seconde sortie du commutateur péritel. Elles peuvent fournir les mêmes signaux que ceux présents sur la sortie SCART 5 ou bien les signaux d'une autre entrée SCART 1 à SCART 4.




    Le récepteur IR logé dans un petit coffret plastique noir s'interconnecte sur l'embase JACK disponible en façade du commutateur. Cette constitution duale autorise la dissimulation du commutateur péritel à l'intérieur d'un meuble, tout en permettant un contrôle manuel à distance du commutateur par infrarouge.



      Le commutateur péritel est conçu pour fonctionner avec ou sans le récepteur IR. Dès lors, vous n'êtes pas obligé de le réaliser si le contrôle à distance ne vous ait d'aucune utilité.
