  Sélection d'une entrée SCART1 à SCART4 :

      Une pression sur la touche SELECT SCART (ou via la télécommande) fait avancer d'une position la commutation actuelle (SCART1 à SCART2, SCART2 à SCART3, etc...) avec retour à la première position quand la dernière est dépassée.

      Les sorties sur embases RCA diffusent les mêmes signaux audio-vidéo que ceux présents sur la sortie SCART5 si les deux sorties sont associées. Nous verrons un peu plus loin comment dissocier et associer ces deux sorties...

     Les leds placées à proximité des SCART1 à SCART4 ainsi que le nombre de bips aigus indiquent l'entrée SCART  sélectionnée : 1 bip aigu = SCART1, 2 bips aigu = SCART2, etc...

     Une pression brève et simultanée sur les touches SELECT SCART et CL ON/OFF (ou via la télécommande) fait avancer d'une position la commutation actuelle des 4 entrées associées aux sorties sur RCA (et pas SCART5). C'est le nombre de bips graves (pas de leds indicatrices dans ce cas) qui indiquent l'entrée SCART sélectionnée : 1 bip grave = SCART1, 2 bips graves = SCART2, etc...

        Mode automatique = led AUTO allumée :

           La sélection manuelle par la touche SELECT SCART ou via la télécommande est prioritaire sur la sélection automatique d'une entrée SCART1 à SCART4. Toutefois, dès qu'un appareil envoie sa commutation lente sur l'une des 4 entrées, la commutation bascule automatiquement vers cet appareil.

         De même, si l'on coupe l'alimentation d'un appareil sélectionné (le lecteur de DVD par exemple), alors la commutation automatique ramène commutateur péritels vers un appareil encore sous tension, ou ne fait rien si rien d'autre n'est disponible.

        Enfin, si tous les appareils connectés au commutateur péritels n'envoient aucune commutation lente sur les entrées SCART1 à SCART4, alors la commutation lente délivrée sur la sortie SCART5 est interrompue.


        Mode manuel = led AUTO éteinte :

           Si la led AUTO est éteinte alors la commutation automatique est totalement désactivée et la sélection d'une entrée SCART1 à SCART4 ne peut s'effectuer qu'à partir de la touche SELECT SCART de façade ou via la télécommande.

  Mode de fonctionnement de la sortie SCART 5 :

      Lorsque vous maintenez pressé la touche CL ON/OFF pendant plus de 3 secondes, vous pouvez choisir l'un des 5 modes de commutation lente délivrés par l'embase péritel SCART5. Pour chaque mode choisi, la led jaune Prog/IR clignote de 1 à 5 fois accompagnée par un nombre de bips correspondant (le mode 1 est défini par défaut lors de la toute première utilisation du commutateur péritel).

        Mode 1 (led Prog/IR clignote 1 fois et émission d'un seul bip) :

               La commutation lente est activée immédiatement sur SCART5 dès la sollicitation d'une entrée SCART1 à SCART4 ou bien lors d'une sélection manuelle via la touche SELECT SCART.


        Mode 2 (led Prog/IR clignote 2 fois et émission de 2 bips) :

               La commutation lente s'active avec un retard de 200ms sur SCART5 lors d'une sollicitation.                Cela s'avère nécessaire pour certaines marques de téléviseurs lorsque deux commutations lentes se succèdent de manière rapprochée.


        Mode 3 (led Prog/IR clignote 3 fois et émission de 3 bips) :

               La commutation lente s'active avec un retard de 500ms sur SCART5 lors d'une sollicitation. Là aussi, cela s'avère nécessaire pour certaines marques de téléviseurs...

        Mode 4 (led Prog/IR clignote 4 fois et émission de 4 bips) :

               La commutation lente s'active avec un retard d'une seconde sur SCART5 lors d'une sollicitation. Ce temps est nécessaire pour certains modèles de téléviseurs (Sony par exemple, mais ne l'est pas forcément pour toutes les références de TV Sony ! A tester suivant votre appareil...).

       Mode 5 (led Prog/IR clignote 5 fois et émission de 5 bips) :

               La commutation lente sur SCART5 n'est plus pilotée reste fixe quelque soit les sollicitations de votre installation audio-visuelle. Bien entendu, vous pouvez modifier manuellement la commutation lente en pressant fugitivement la touche CL ON/OFF.

  Activation et désactivation de la sélection automatique d'une entrée SCART1 à SCART4 :

     Maintenez pressé pendant 6 secondes au minimum la touche SELECT SCART jusqu'à l'émission d'une tonalité montante accompagnée dans le même laps de temps par l'illumination de la led jaune Prog/IR. Si la led AUTO orange est allumée alors la commutation automatique d'une entrée audio-vidéo SCART1 à SCART4 est activée et inversement.


      Led AUTO éteinte :

          La commutation automatique est désactivée. De même, si l'on coupe l'alimentation d'un appareil (lecteur DVD) préalablement sélectionné, le commutateur péritel restera positionné sur cette entrée sans chercher à ramener la sélection vers un appareil encore sous tension.
         Seule une sélection manuelle par la touche SELECT SCART (ou la télécommande) vous permet de choisir une entrée SCART1 à SCART4.


       Led AUTO allumée :

          La commutation automatique est activée. Dans ce mode le commutateur péritel aiguille les signaux audio-vidéo d'un appareil vers les deux sorties SCART5 et les embases RCA si les deux sorties sont associées.
          Bien entendu, la commutation manuelle via la touche SELECT SCART (ou la télécommande) reste prioritaire sur la commutation automatique vous permettant de la sorte de choisir une autre entrée SCART1 à SCART4.

  Programmation infrarouge des trois fonctions contrôlables à distance par auto apprentissage :

     Commencez par relier le boîtier de réception IR à l'embase jack présente en façade du coffret comme ci-après :

      Sélection du protocole de télécommande IR :

      Vous avez le choix parmi deux protocoles infrarouges possibles associés aux télécommandes: Sony (SIRCS) et Philips (RC5). Mieux encore, vous pouvez utiliser une télécommande universelle en lui attribuant l'un des deux protocoles Sony ou Philips (voir notice de votre télécommande).

       Exemple de télécommande de la marque Philips :

       Exemple de télécommande de la marque Sony :

     Afin de définir sur le commutateur péritel le protocole infrarouge sélectionné, ouvrez le coffret et modifier le cavalier SW3 de la façon suivante :

Le protocole infrarouge Sony est sélectionné

Le protocole infrarouge Philips est sélectionné


       Programmation IR des différentes touches de façade par auto apprentissage :

     Dans la démonstration suivante, nous allons programmer par auto apprentissage les codes IR des différentes commandes du commutateur péritel à partir d'une télécommande Sony. Bien évidemment, la démarche est strictement identique pour une télécommande Philips en prenant soin de configurer le cavalier SW3 correctement comme explicité précédemment.

     Repérez le switch SW2 (Prog IR)  sur le circuit imprimé du commutateur comme ci-dessous :

Switch SW2 dédié à la programmation IR

        Programmation IR de la touche CL ON/OFF :

      J'ai choisi arbitrairement la touche n°1 de la télécommande Sony afin de piloter à distance la commande CL ON/OFF du commutateur péritel :

     Maintenez appuyé simultanément le switch SW2 et la touche en façade nommée CL ON/OFF. Tout en conservant ces deux touches appuyées, pressez la touche de votre télécommande dédiée à piloter à distance la fonction CL ON/OFF.

       Dans le cadre de cet exemple, on pressera la touche 1 de la télécommande Sony. Dès la reconnaissance du protocole Sony, la led jaune IR/Prog s'illumine et une tonalité montante se fait entendre confirmant le succès de l'auto apprentissage. Relâchez la touche de votre télécommande et les touches du commutateur péritels.
      Pressez la touche n°1 de votre télécommande afin de tester le bon fonctionnement du contrôle à distance de la fonction CL ON/OFF de votre commutateur péritel.

        Programmation IR de la touche SELECT SCART :

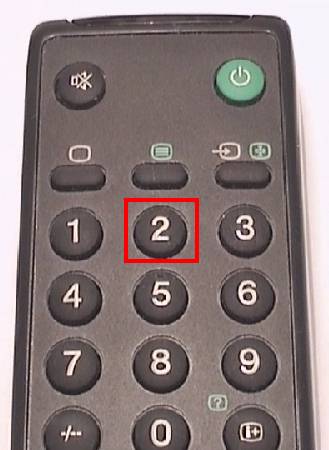

      J'ai choisi arbitrairement la touche n°2 de la télécommande Sony afin de piloter à distance la commande SELECT SCART :

     Maintenez appuyé simultanément le switch SW2 et la touche en façade nommée SELECT SCART.      Tout en conservant ces deux touches appuyées, pressez la touche de votre télécommande dédiée à piloter à distance la fonction SELECT SCART.

       Dans le cadre de cet exemple, on pressera la touche 2 de la télécommande Sony. Dès la reconnaissance du protocole Sony, la led jaune IR/Prog s'illumine et une tonalité montante se fait entendre confirmant le succès de l'auto apprentissage. Relâchez la touche de votre télécommande et les touches du commutateur péritels.
       Pressez la touche n°2 de votre télécommande afin de tester le bon fonctionnement du contrôle à distance de la sélection des entrées Scart 1 à Scart 4.


        Programmation IR de la touche permettant le contrôle des sorties RCA :

      J'ai choisi arbitrairement la touche n°3 de la télécommande Sony afin de piloter à distance la commande assurant le contrôle des sorties RCA :

     Maintenez appuyé simultanément le switch SW2 et les touches de façade nommées SELECT SCART et CL ON/OFF. Tout en conservant ces trois touches appuyées, pressez la touche de votre télécommande dédiée à piloter à distance le contrôle des sorties RCA.

       Dans le cadre de cet exemple, on pressera la touche 3 de la télécommande Sony. Dès la reconnaissance du protocole Sony, la led jaune IR/Prog s'illumine et une tonalité montante se fait entendre confirmant le succès de l'auto apprentissage. Relâchez la touche de votre télécommande et les touches du commutateur péritels.
      Pressez la touche n°3 de votre télécommande afin de tester le bon fonctionnement du contrôle à distance de la sélection des entrées SCART1 à SCART4 pour les sorties RCA.

  Dissociation et association des deux sorties SCART 5 et embases RCA :

     Le commutateur péritel possède deux sorties audio-vidéo, l'une sur l'embase péritel SCART 5 et l'autre matérialisée par trois embases RCA.

    Si vous souhaitez obtenir les mêmes signaux sur ces deux sorties quelque soit l'entrée SCART1 à SCART4 sélectionnée (manuellement ou automatiquement), alors vous devez associer les deux sorties entre elles (mode par défaut).  En revanche, si vous souhaitez disposer du mode 4 entrées vers 2 sorties indépendantes, vous devez dissocier les deux sorties.

        Dissociation des sorties SCART5 et RCA :

          Si vous souhaitez piloter de manière indépendante les deux sorties SCART5 et RCA, maintenez pressé les touches SELECT SCART et CL ON/OFF pendant un laps de temps de deux secondes jusqu'à l'émission de deux tonalités montantes successives.
          Désormais, en pressant simultanément de manière fugitive les touches SELECT SCART et CL ON/OFF, vous pouvez sélectionner l'entrée SCART1 à SCART4 dont les signaux audio-vidéo sont diffusés sur les sorties RCA sans affecter la sortie SCART5. Dans ce mode de fonctionnement vous avez bien un commutateur péritel 4 entrées vers 2 sorties indépendantes.

          Par ailleurs, chaque sélection d'une entrée SCART1 à SCART4 dédiée aux sorties RCA est accompagnée par un nombre de bips graves compris entre 1 et 4 (il n'y a pas des leds indicatrices dans ce mode de sélection).


       Association des sorties SCART5 et RCA :

          Si vous souhaitez diffuser sur la sorties SCART5 et RCA les mêmes signaux audio-vidéo, maintenez pressé les touches SELECT SCART et CL ON/OFF pendant un laps de temps de deux secondes jusqu'à l'émission d'une seule tonalité montante.
         Dès lors, les signaux audio-vidéo présents sur SCART5 sont identiques aux signaux présents sur les sorties RCA quelque soit l'entrée sélectionnée SCART1 à SCART4.  Dans ce mode de fonctionnement vous avez un commutateur péritel 4 entrées vers 2 sorties identiques.

  Comportement du commutateur péritel à la mise sous tension :

     Si aucun de vos dispositifs audiovisuels ne sont actifs au moment de la mise sous tension du commutateur, alors ce dernier reprend la position occupée lors de sa toute dernière utilisation.
     Dans ce cas, il commence par positionner les entrées associées à la sortie SCART5 puis les entrées associées aux sorties RCA en émettant plusieurs bips aigus et graves représentatifs du numéro de l'entrée considérée.

     En revanche, si l'un de vos appareils est en fonctionnement à la mise sous tension du commutateur, ce dernier commence par repositionner les sorties SCART5 et RCA puis il prend en compte l'appareil en cours de fonctionnement.



  Rôle des cavaliers SW4 et SW6 :

       Le cavalier SW4 :

      Il vous permet d'autoriser ou non la prise en compte des signaux RVB envoyés exclusivement sur l'entrée SCART1.

     Vous pouvez relier à l'entrée SCART1 un lecteur DVD délivrant des signaux RVB ou tout autres dispositifs émettant ce type de composantes primaires vidéo.

      Toutefois, si vous n'utilisez pas d'appareils RVB, il est préférable de désactiver ce mode à partir du cavalier SW4 comme ci-après :

            Mode RVB de l'entrée SCART1 désactivé (recommandé si non utilisé) :

            Mode RVB de l'entrée SCART1 activé :

       Le cavalier SW6 :

      Il vous permet de définir la source de contrôle de la commutation lente appliquée à la sortie SCART5.
      Soit c'est le microcontrôleur du commutateur péritel qui se charge de gérer la commutation lente (mode recommandé) délivrée en sortie SCART5, soit vous utilisez les signaux de commutation lente générés par votre propre installation audio-vidéo reliée aux entrées SCART1 à SCART4 (mode non recommandé car peu pratique). Dans ce dernier cas, la sortie SCART5 délivre une commutation lente à partir d'une fonction logique OU (à base de diodes Schottky) dont les entrées sont matérialisées par les embases SCART1 à SCART4.


            Commutation lente gérée par le microcontrôleur (mode recommandé) :

            Commutation lente gérée par une fonction OU (mode non recommandé car peu pratique) :
