Téléchargez
la nomenclature du CPL émetteur :  7
ko
Nomenclature
du CPL émetteur:
Résistances
1/4W - 5% :
220 : R8
470 : R9, R10, R12, R13, R16
1k : R14
3,3k : R2
4,7k
: R6, R7
5,6k : R5
10k : R3, R4,
R11, R15
Résistance
1/2W - 5% :
4,7 : R1
Condensateur
haute tension :
100nF/250V Classe
X2 : C18
Condensateurs plastiques LCC :
10nF
: C10, C14
33nF : C9
47nF : C13
100nF
: C1, C2, C3, C4, C6, C7, C12, C15,
C21
Condensateurs céramiques :
4,7pF
: C19, C20
560pF : C11
Condensateurs chimiques :
1000µF/25V
: C5
100µF/16V : C16
47µF/25V : C8
10µF/16V
: C17, C22
Diodes :
BR1 : pont de diodes W06 ou W04.
D1 : diode "Transil" 1N6286A
ou 1,5 KE 43 A 43V.
D1, D2, D3, D4,
D5 : led ronde 3 mm de diamètre.
Transistors :
Q1 : BD139
Récepteur
IR :
TSOP4836 (36kHz) : IR1
(disponible chez [
Gotronic
]).
Ne
soudez pas directement le récepteur
IR sur le cuivre. Utilisez trois picots
tulipes afin de lui confectionner un support.
Circuits intégrés :
LM1893: U1 +
support lyre 18 broches
(disponible chez
[ Electronique
Diffusion
]).
7815: U2
PIC16F84A : U3
+ support lyre 18 broches.
Quartz ou résonateur
céramique :
X1
: 8MHz ou un résonateur 3 broches
de 8MHz. Dans ce dernier cas, ne montez
pas les condensateurs céramiques
C19, C20.
Transformateur :
RF1 : transformateur de couplage
707 VX A 042 YUK - 125kHz
(disponible chez [
Sélectronic
]).
TR1
: 2 x 15 V - 3VA moulé.
Ajustable
multi-tours :
P1 : 2,2k vertical
Divers :
K1
: Borner à vis deux plots.
SW2
: interrupteur ON/OFF à relier
au bornier SW2.
K2 : 3 picots tulipes
sécables.
PT1, GND : points
tests réalisés avec 1
picot tulipe sécable.
SW3
: 3 picots tulipes sécables.
SWA,
SWB : 2 picots tulipes sécables.
Buz1
: buzzer piézo-électrique
sans oscillateur
SW1, SW2 :
micro-switch pour circuit imprimé.
K3
: 3 picots tulipes sécables pour
confectionner le connecteur optionnel
non utilisé à ce jour.
1 coffret Euro-Box - KB11 - Dim
Ext : 93 x 134 x 45, Dim Int : 75 x 120 x 41 [
GoTronic ].
Circuit imprimé simple face : 73 x 119
Gros
plan sur le transformateur de couplage
:
Le
transformateur de couplage RF1 est parfaitement
symétrique sur le plan mécanique
mais ne l'est absolument pas sur le
plan électrique. Malheureusement
aucun symbole de détrompage n'est
visible sur son boitier. Dès
lors, vous aurez besoin d'un ohmmètre
afin de déterminer
la bonne orientation du transformateur
sur la platine
comme ci-après :
En
vous aidant des photographies suivantes,
recherchez une résistance
infinie entre les broches 4 et 5 puis
par symétrie, entre les broches
3 et 2 du transformateur. Cela vous
permet d'orienter correctement votre
transformateur.
Ainsi
repéré, les broches 4
et 3 sont reliées au secondaire
du transformateur (spires dessinées
en jaune) et les broches 2 et 1 sont
reliées au primaire du transformateur
(spires dessinées en bleu). Les
broches
5 et
6
ne seront pas utilisées dans
la présente application.

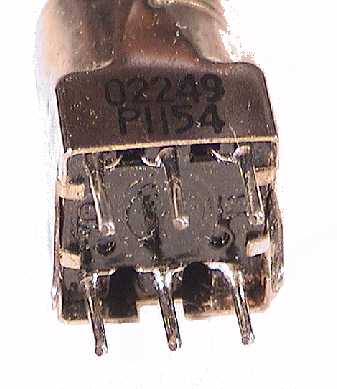

Transformateur
RF1 vu de dessous.
En
vous aidant de l'implantation (téléchargeable
un peu plus bas), positionnez
correctement le transformateur de couplage
RF1
sur votre
circuit imprimé de la façon
suivante :
Orientation
de RF1 sur le circuit imprimé.
Aspect
de l'implantation et typon du CPL émetteur
:
Téléchargement
du schéma, implantation et typon
au format PDF :
Schéma de
principe du CPL émetteur : 84 ko
Implantation du
CPL émetteur
:
30 ko
Cuivre
du CPL émetteur
: 77
ko
Cuivre
du CPL émetteur au format GIF (600 DPI)
:  252
ko
Veuillez consulter la rubrique [
Imprimer
les typons ]
pour le
paramétrage d'Adobe Acrobat Reader 6.x pour une impression
à l'échelle 1:1.
|
