Introduction
:
La carte RS232 - USB est chargée d'effectuer le
transfert de données entre l'oscilloscope et votre ordinateur
en toute sécurité. En
effet, de part la nature électrique de cet instrument
de mesure, nous devons garantir une
isolation
galvanique entre
l'oscilloscope et votre PC afin de ne
pas nuire à votre matériel
informatique. Ainsi qu'éviter
le disfonctionnement
de certains équipements sur
lesquels la mesure est effectuée.
De
la sorte, comme sur la plupart de l'instrumentation industrielle, la
carte d'interfaçage est isolée en optique offrant
une sécurité optimale entre l'oscilloscope et votre unité centrale.
En fonction des ports matériels disponibles à l'arrière de votre PC, vous utiliserez soit la liaison série RS232 ou bien l'USB pour interconnecter l'oscilloscope
à votre unité centrale. Bien entendu, il est hors de question d'utiliser les deux ports
simultanément !
Carte RS232 & USB

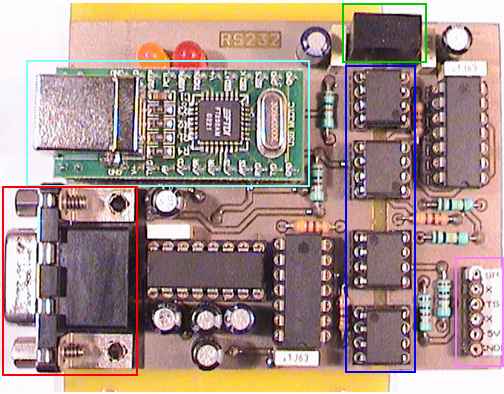

Repérage
des principaux éléments
de la carte RS232 & USB :
|
Encadré
en
rouge
:
|
Embase DB9 RS232.
|
|
Encadré
en
bleu
:
|
module de conversion RS232 > USB.
|
|
Encadré
en bleu
:
|
opto-coupleurs isolant l'oscilloscope de votre PC.
|
|
Encadré
en vert
:
|
convertisseur DC - DC à haute isolation.
|
|
Encadré
en violet :
|
connecteur J assurant
l'interconnexion avec la
carte mère. |
Connexions entre la cartes RS232-USB
et la carte mère :
Repérage
des connecteurs de la nappe ;
Afin de faciliter le montage et démontage, nous avons employé une nappe à six conducteurs afin d'établir les liaisons entre la carte mère et la carte RS232 - USB.
Interconnexions par
nappe entre les deux cartes.

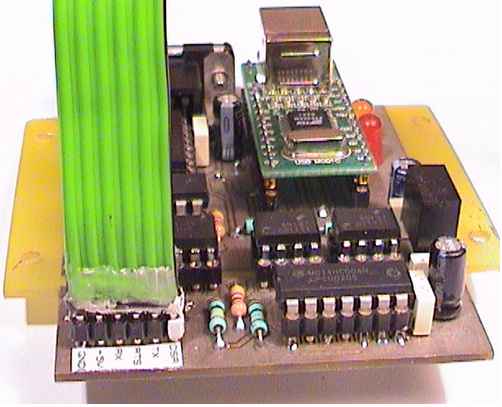

Connecteur J de la carte RS232 - USB :
Notez la présence d'un détrompeur (en blanc) matérialisé
sur le connecteur J et sur la nappe.

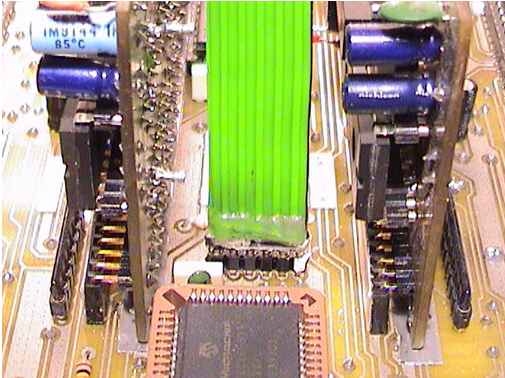

Connecteur J4 de la carte mère :
L'autre extrémité de la nappe dispose
elle aussi d'un détrompeur (en blanc).
|
