    Introduction :

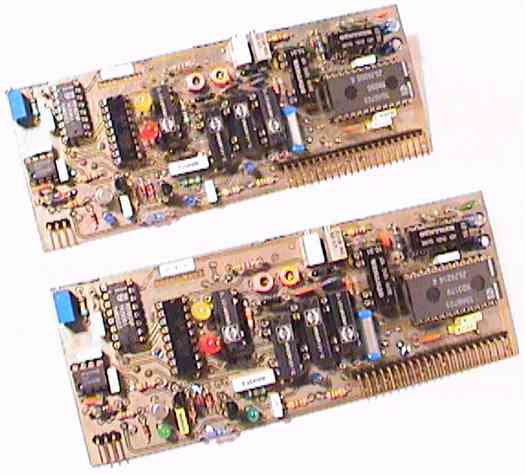

       Connectées verticalement sur la carte mère, les deux cartes filles Voie A et Voie B sont chargées de traiter les signaux électriques afin de satisfaire les exigences de visualisation imposées par l'utilisateur.

Cartes filles Voie A et Voie B



       Les deux cartes assurent toutes les fonctions d'entrées d'un oscilloscope conventionnel, telles
que: le choix du couplage AC-DC-GND, la sélection des calibres Volts/Div, le réglage de la position verticale de la trace, etc...
       La seule différence se situant en bout de chaîne d'acquisition par la présence d'un convertisseur analogique numérique ultrarapide (CAN flash) permettant une visualisation des traces sur le moniteur d'un ordinateur PC.

       Sur le plan matériel, les deux cartes filles sont strictement identiques l'une de l'autre. De la sorte, les descriptions valables pour l'une sont applicables à l'autre. Ainsi,  vous trouverez un seul et unique typon pour les deux cartes filles, une seule nomenclature, etc....

       La seule distinction entre la Voie A et Voie B s'effectue au niveau de deux picots tulipes référencés JP2. Nous y reviendrons un peu plus loin dans cette page...



    Caractéristiques des cartes filles Voie A ou Voie B :

        Impédance d'entrée : 1 Mohm / 30pF.
        Tension maximale admissible par les cartes filles Voie A ou B : 100V  (AC+DC).
        Couplage d'entrée : AC, DC et GND.
        Calibres Volts/Div : 5V, 2V, 1V, 500mV, 200mV, 100mV, 50mV, 20mV, 10mV.
        Résolution verticale : 8 bits pour 256 niveaux.
        Bande passante analogique supérieure à 10MHz.



    Repérage des principaux éléments de la carte Voie A ou Voie B :

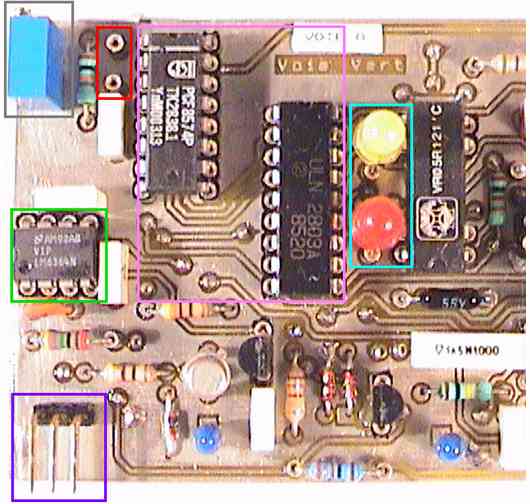

        Partie gauche de la carte fille :

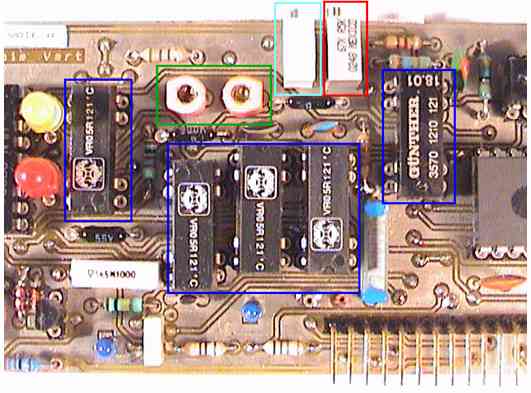

        Partie centrale de la carte fille :

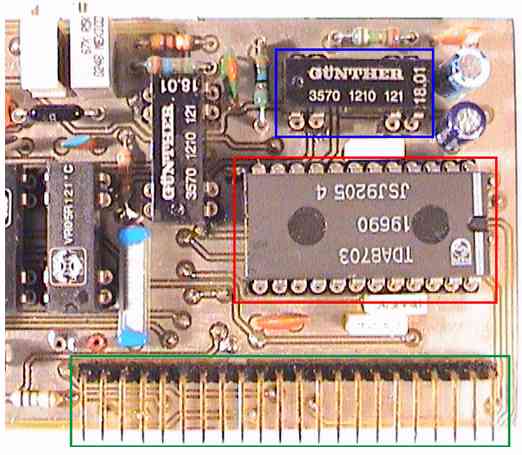

        Partie droite de la carte fille :

    Repérage de l'entrée analogique de la voie A ou B :

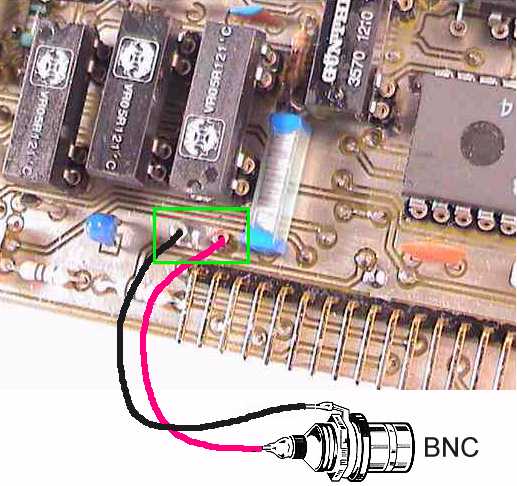

      L'entrée analogique référencée J1 est matérialisée par deux picots tulipes encadrés en vert sur la photographie suivante. Cette entrée est directement reliée au connecteur BNC placé en façade du boîtier au moyen d'un câble blindé le plus court possible afin de minimiser les capacités parasites.

Picots tulipes à relier au connecteur BNC placé en façade du boîtier

     Identification de la carte fille Voie A ou Voie B "aux yeux" du microcontrôleur :

       Comme nous le disions précédemment, les deux cartes filles Voie A ou Voie B sont strictement identiques sur le plan hardware. Toutefois sur le plan logiciel, le microcontrôleur doit pouvoir les identifier séparément afin de piloter sélectivement les leds et les calibres à partir du même bus I²C.

       Dans ce but, deux picots tulipes référencés JP2 vous permettent de définir la carte affectée à la Voie A et celle affectée à la Voie B. L'affectation d'un circuit imprimé en Voie A ou Voie B se fait de façon totalement arbitraire...

        Positionnement d'une carte fille en Voie A :

       L'attribution de l'une des deux cartes en fonctionnement Voie A s'effectue en laissant ouvert les deux picots tulipes référencée JP2.

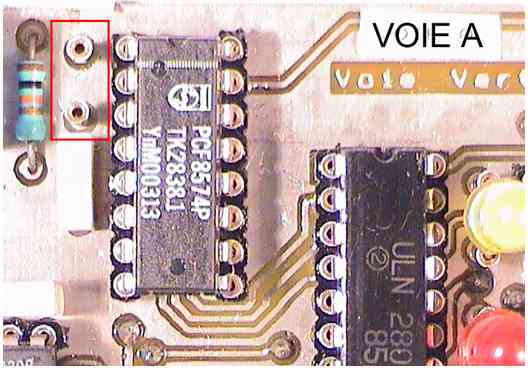

Picots tulipes JP2 ouverts : la carte fille est attribuée à la Voie A



        Positionnement d'une carte fille en Voie B :

       Inversement, l'attribution de la carte restante en Voie B s'effectue en court-circuitant les deux picots tulipes référencés JP2.


Picots tulipes JP2  court-circuités : la carte fille est attribuée à la Voie B

    Positionnement des cartes filles Voie A et  B sur la carte mère :

      Afin de faciliter un éventuel dépannage de l'oscilloscope, nous avons opté dès les premières phases d'études de ce projet pour l'emploie de plusieurs cartes filles effectuant chacune une tâche spécifique de l'oscilloscope.


        Insertion de la carte fille Voie B :

       La carte fille Voie B prend place sur le connecteur femelle J6 à droite du microcontrôleur de la carte mère.

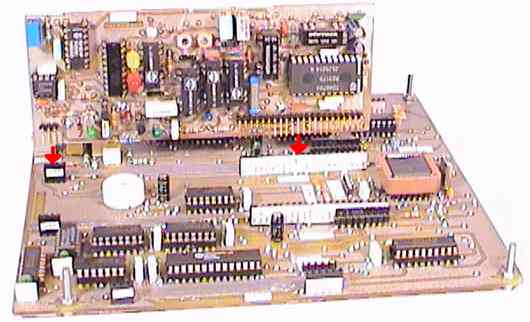

Insertion de la carte fille Voie B.

        Insertion de la carte fille Voie A :

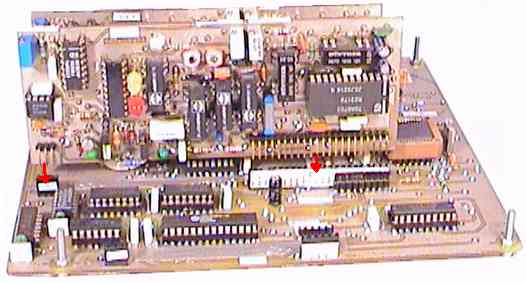

       La carte fille Voie A prend place sur le connecteur femelle J3 à gauche du microcontrôleur de la carte mère.

Insertion de la carte fille Voie A.

        L'insertion des cartes filles doit s'effectuer sans forcer afin de ne pas endommager la carte mère par une flexion trop importante de celle-ci.

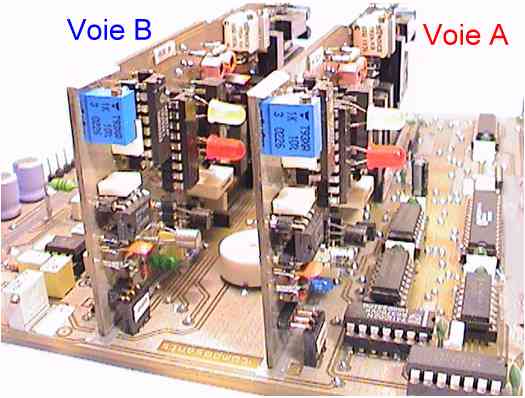

Cartes filles Voie A et Voie B parfaitement positionnées sur la carte mère.

      Les deux connecteurs longitudinalement espacés améliorent la rigidité mécanique des cartes filles.       Par commodité, nous avons ajouté la désignation des différents signaux transitant sur les connecteurs femelles concernés.

Gros plan sur l'autre extrémité des deux cartes filles.
Les leds rouges (couplage DC)  et jaune (couplage AC) seront placées
en façade lors de la mise en boîtier.

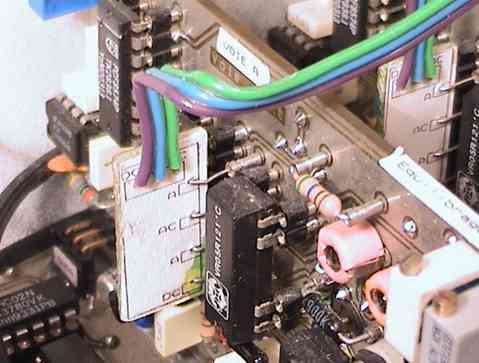

     Voici un exemple de liaisons électriques entre les leds AC et DC placées en façade de boîtier et les picots tulipes de la carte fille (nous y reviendrons au chapitre [ Mise en coffret ] ) :
