  Présentation de l'adaptateur :

   L'adaptateur permet la programmation des microcontrôleurs PIC tels que les versions 8, 40 et 44 broches. Il se connecte très simplement sur votre programmateur à partir du support tulipe destiné à la programmation du 16F84A.

  Avec cet adaptateur, vous pouvez désormais programmer la gamme :

  8 broches au format DIL : 12C508A, 12C509A, etc...

 Exemple de microcontrôleur 8 broches DIL (12C508A).

  40 broches au format DIL : 16F874, 16F877, etc...

  44 broches au format PLCC : 16LC74A, 16LC65A, 16F877-20/L, etc...

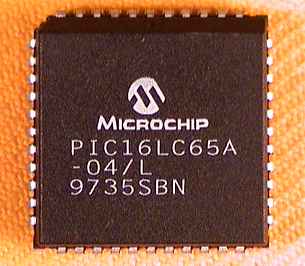

Exemple de microcontrôleur 44 broches PLCC (16LC65A).



  Connectique de l'adaptateur :

  Ci-dessous, vous pouvez observer en détail la position occupée par le connecteur (support tulipe 18 broches) de l'adaptateur.

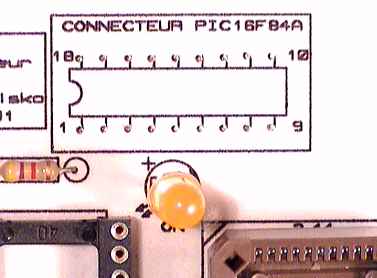

Emplacement côté composants du "connecteur PIC16F84A"

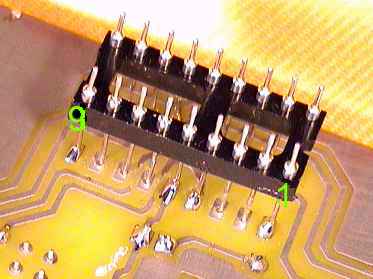

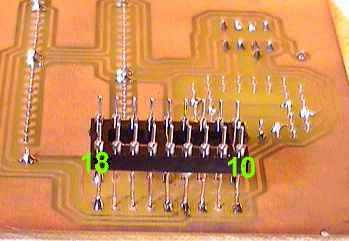

Allure côté cuivre du "connecteur PIC16F84A"


Allure du "connecteur PIC16F84A"

Allure du "connecteur PIC16F84A"

  L'interconnexion entre le connecteur de l'adaptateur et celui du programmateur PIC est réalisée à partir de deux supports tulipes 18 broches.

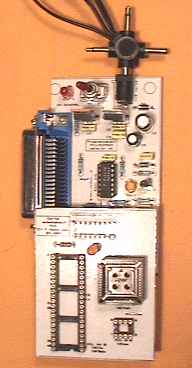

Aspect des cartes programmateur et adaptateur interconnectées entre elles.

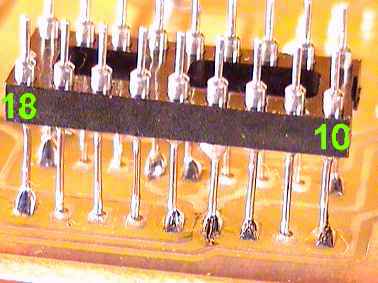

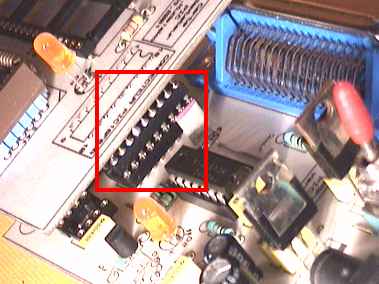

Gros plan du support tulipe 16F84A de la carte programmateur recevant le connecteur tulipe 18 broches de l'adaptateur.

  Réalisation du connecteur tulipe de la carte adaptateur :

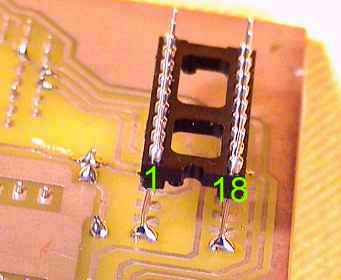

   Rien de plus pratique pour réaliser le connecteur que d'utiliser quelques brins de fil de cuivre soudés méticuleusement dans les picots d'un support tulipe :

 Conservez une longueur de fil de cuivre suffisante
pour surélever suffisamment la carte adaptateur.
(15 mm à 20 mm suffisent amplement).

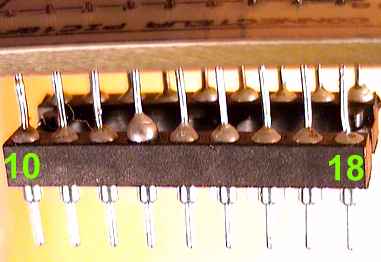

   Soudez l'extrémité des brins de fil de cuivre sur l'adaptateur. Attention aux courts-circuits !

   Vous devez souder au minimum les broches numéros : 4, 5, 12, 13 et 14 du connecteur tulipe.        Dans la photo précédente, j'ai volontairement soudé les broches 1, 9, 10 et 18 afin de rigidifier l'assemblage.

  Correspondance des liaisons électriques entre le connecteur et les supports :

  Rappelez-vous que le connecteur 18 broches tulipes correspond au brochage du 16F84A.

  Nomenclature de l'adaptateur :

Résistance 1/4 W - 5% :
470 ohms

Diode :
Diode led électroluminescence 5 mm Æ  : ON

Supports de circuits intégrés :
 - Support DIL tulipe 18 broches (connecteur)

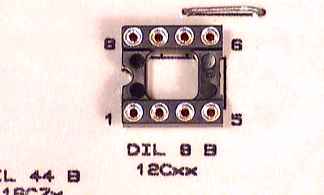

 - Support DIL tulipe 8 broches
 - Support DIL tulipe 40 broches
 - Support PLCC tulipe 44 broches

Divers :
Circuit imprimé simple face : 64 x 80

Téléchargez la nomenclature au format Adobe Acrobat Reader de l'adaptateur :    70 ko

  Allure de l'implantation et du circuit imprimé de l'adaptateur :

  Implantation et typon de l'adaptateur :

 - Implantation au format Adobe Acrobat Reader du programmateur échelle 1:1 :     14,1 ko

 - Typon au format Adobe Acrobat Reader du programmateur échelle 1:1 :     89,9 ko

 - Typon de l'adaptateur au format GIF 600 DPI :   ZIP - 68,6 ko

Veuillez consulter la rubrique [ Imprimer les typons ] pour le paramétrage d'Adobe Acrobat Reader 5.x pour une impression à l'échelle 1:1.
