Téléchargez la nomenclature au format Adobe Reader du programmateur
Centronic :
 21,4ko
Nomenclature du
programmateur PIC et EEPROM Centronic :
Résistances 1/4 W - 5%
:
470 :
R5
1k : R3, R7
10 k : R1, R2, R4
100 k :
R6
Condensateurs chimiques
:
220uF / 25V :
C3
47uF / 16V : C6
Condensateurs plastiques
LCC :
100 nF : C1, C2,
C4, C5, C7, C8
Condensateur céramique
:
330pF
: C9
Diodes
:
Zéner
de 11 volts / 400 mW : D1
Diodes leds électroluminescentes 5 mm
Æ
: D2, D8
D5, D6, D7 : 1N4148
D4 : 1N4007
Circuits intégrés
:
7406 ou
74L06 ou 74LS06 : IC1 + support lyre 14 broches
7812 (régulateur en boîtier TO-220) : IC2
7805 (régulateur en boîtier TO-220) :
IC3
Un support tulipe 18 broches (16F84A);
Un
support étroit tulipe 28 broches (16F876)
Un
support tulipe 8 broches (24LCxx)
Transistor
:
BC 547 :
T1
Divers
:
Embase
femelle centronic coudée 36 broches : CN2
2 picots tulipes sécables pour
l'alimentation : CN1
1 embase d'alimentation conventionnelle
1 inverseur
à levier deux positions (inter général)
Circuit
imprimé simple face 65 x 108

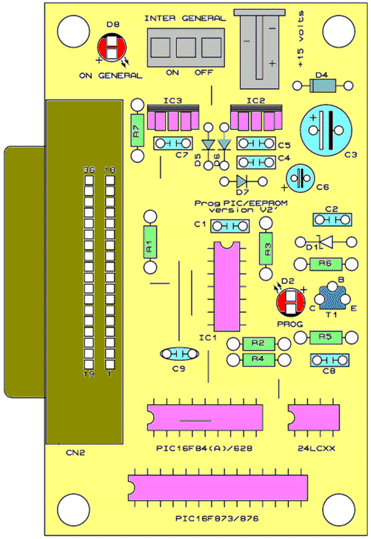

Allure de l'implantation
et du circuit imprimé du programmateur :
Schéma structurel, implantation et typon du
programmateur PIC :
-
Schéma structurel au format Adobe Acrobat Reader du
programmateur : 125 ko
-
Implantation au format Adobe Acrobat Reader
du programmateur échelle 1:1 :
19,4 ko
-
Typon au format Adobe Acrobat Reader du
programmateur échelle 1:1 : 170 ko
-
Typon du programmateur au format GIF 600 DPI
: ZIP
- 156
ko
[
COMMANDER
LE CIRCUIT IMPRIME
]
Veuillez consulter la rubrique [
Imprimer
les typons ]
pour le
paramétrage d'Adobe Acrobat Reader 5.x pour une impression
à l'échelle 1:1.
|
