Nomenclature
du testeur de composants
:
Résistances
1/4W - 5% :
1k : R9
5,6k : R4, R5
10k : R3
22k : R1, R2
47k : R7
100k : R6
220k
: R8
Condensateurs chimiques :
4,7µF / 25V : C11, C12
10µF
/ 16V : C7
470µF / 63V : C1,
C2
Condensateurs plastiques LCC :
2,2nF : C16
22nF : C9
33nF : C3,
C4, C5, C6, C8, C14, C15
220nF :
C10
330nF : C13
Diodes :
D1, D2 : 1N4007
Circuits intégrés :
TL082 : U3 + support lyre 8 broches
LF356
: U4 + support lyre 8 broches
7815 : U1
7915
: U2
Ajustable :
100k : P3 (centrage)
Potentiomètres
rotatifs
:
10k
: P2 (réglage de l'amplitude)
100k : P1
(réglage de la fréquence)
Divers :
1
transformateur moulé 2x15V -
3VA
3 douilles pour
châssis : 1 rouge et 2 noires.
2 boutons circulaires pour les
deux potentiomètres rotatifs.
2 embases RCA coudées
à 90° pour circuit imprimé.
1
inverseur à levier pour circuit
imprimé à trois positions : SW1
1
bornier 2 plots : K1
1 coffret
ABS 135x75x50. Référence
Velleman : G1098 disponible chez
[ Diffélec
] sur
commande.
Circuit imprimé simple face :
67
x 128

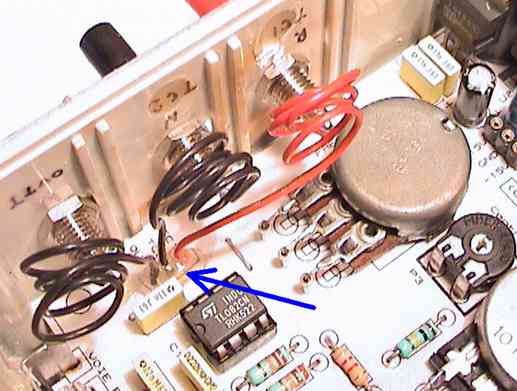

Liaisons
électriques des douilles :
Etablissez
une liaison électrique pour chacune
des douilles vissées en
façade du boîtier. Ces
douilles sont nommées respectivement : OUT
T,
TC2
et TC1.

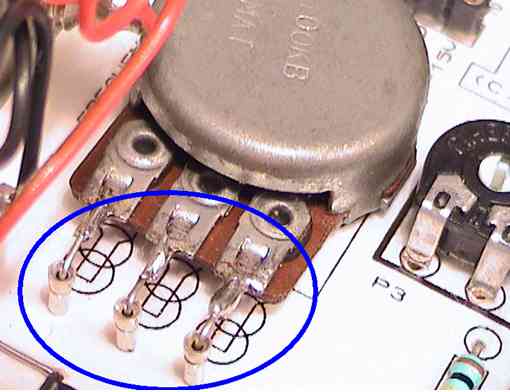

Raccordements
électriques des potentiomètres
rotatifs :
Afin
de faciliter l'insertion et l'extraction
du circuit imprimé au sein du
boîtier, le connecteur de chaque
potentiomètre
est composé de
3 picots tulipes dans
lesquels viennent s'insérer les
broches du potentiomètre rotatif.

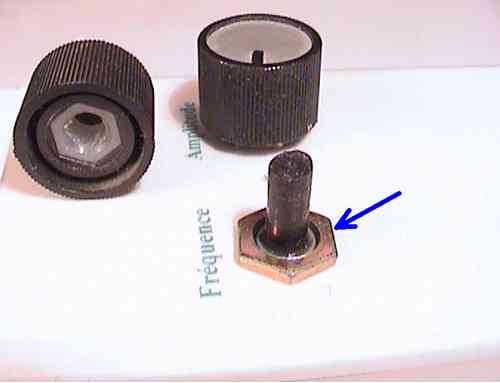

L'écrou
de chaque potentiomètre assure
une fixation du circuit imprimé
au sein du coffret.
Aspect
de l'implantation et du typon :
Téléchargement
du schéma structurel, implantation,
cuivre au format PDF :
Schéma structurel du
testeur de composants :  114 ko
Implantation des
composants de
la carte testeur de composants
:
24,7 ko

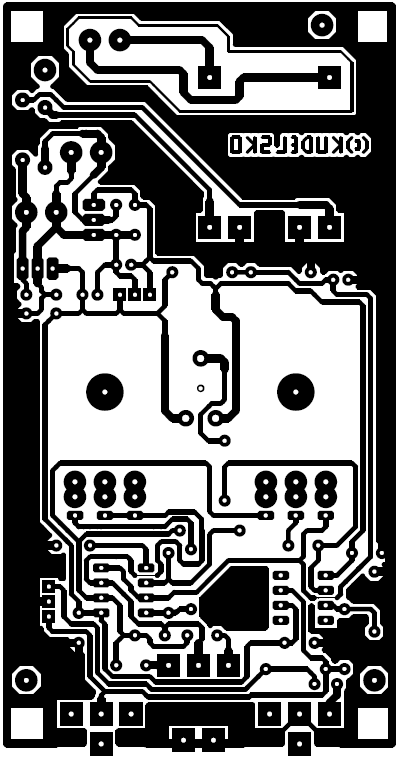

Cuivre
de
la carte testeur de composants
: 164ko
Cuivre
au format GIF 600 DPI :  (autoextractible)
156ko
Veuillez consulter la rubrique [
Imprimer
les typons ]
pour le
paramétrage d'Adobe Acrobat Reader 6.x pour une impression
à l'échelle 1:1.
|
