Réglages du testeur de composants


    Note : Dans le cadre de cette réalisation, les oscillogrammes ont été relevés avec l'oscilloscope numérique disponible sur ce site à la page :  [ Oscilloscope pour PC ].



Potentiels d'alimentation :

      Sans circuit intégré, mettez le montage sous tension. Vérifiez la présence des deux potentiels d'alimentation +15V et -15V. Ces tensions sont disponibles sur les supports de circuits intégrés (voir schéma structurel téléchargeable à la page [ Réalisation ]) ainsi que sur les trois picots tulipes proches des régulateurs, comme ci-après :

Potentiels à vérifier lors de la mise sous tension



    Remarque : Avant de mesurer au voltmètre la présence de la tension négative -15V, je vous conseille de placer provisoirement une résistance de 4,7 kohms entre le -15V et la masse du montage. Utilisez pour ce faire les picots tulipes proches du transformateur comme sur l'illustration suivante.
    En effet, à vide le régulateur
 7915 délivre une tension légèrement supérieure à la valeur attendue de -15V. La résistance de 4,7 kohms suffit amplement à charger la sortie du régulateur 7915 permettant d'assurer une mesure correcte de la tension régulée -15V sur les broches des supports de circuits intégrés. Lorsque vous avez contrôlé la présence des tensions +15 et -15V, n'oubliez pas de retirer cette résistance de 4,7 kohms !

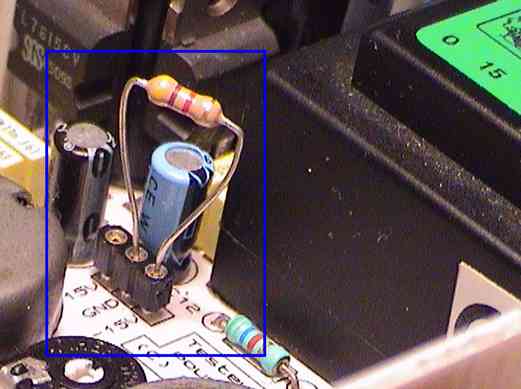

 Gros plan sur la résistance de 4,7 kohms changeant la sortie du régulateur 7915





    Si les tensions d'alimentation sont correctes, placez les deux amplificateurs opérationnels sur leurs supports en ayant préalablement coupé l'alimentation du montage !

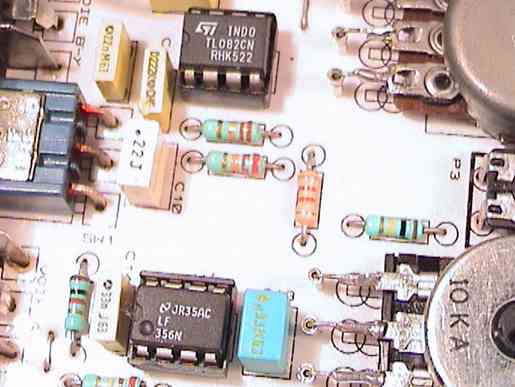

Gros plan sur les deux amplificateurs opérationnels


    Remarque : L'amplificateur opérationnel U4 ne doit pas être remplacé par un modèle conventionnel TL081, TL071 ou TL061. En effet, la version LF356 disposent de sorties capables d'accepter une charge fortement capacitive sans entraîner un problème de stabilité. Dans le cadre de cet appareil, ce paramètre est primordial. Si vous n'arrivez pas à vous procurer un LF356 vous pouvez le remplacer par un modèle LF355 ou LF357 possédant les mêmes avantages. Voir les caractéristiques électriques du circuit intégré disponibles en page [
Datasheets ].



  Etalonnage du testeur de composants :

         Positionnement des réglages par défaut :

      Réglez l'ajustable de centrage P1 en position médiane.

Gros plan sur l'ajustable horizontal P1



       Placez le commutateur de façade en position centrale correspondant à un calibre en fréquence compris entre 2kHz et 10kHz comme ci-après :

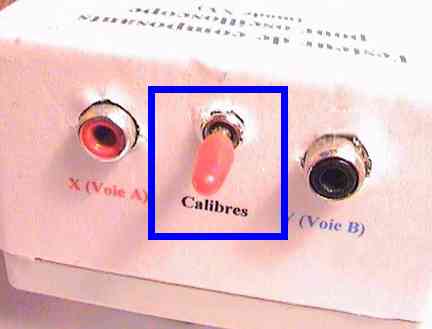

Gros plan sur le commutateur en position médiane



         Centrage de la trace avec un oscilloscope :

       Positionnez la trace horizontale de votre oscilloscope au centre du graticule (couplage des entrées voie A et voie B sur GND). Ensuite, activez les couplages DC de l'oscilloscope et choisissez une base de temps de Time/Div de 0,1ms.
       Mettez le testeur de composants sous tension.  Raccordez une sonde d'oscilloscope sur les sorties OUT T (signal triangulaire) et TC1 (masse)  de la façon suivante :

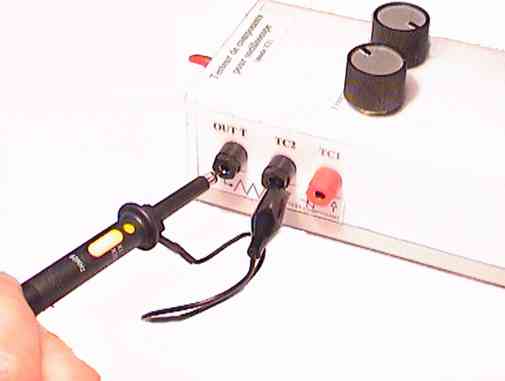

Sonde d'oscilloscope positionnée sur la sortie des signaux triangulaires



       Dans un premier temps, assurez-vous d'obtenir une forme triangulaire en modifiant les réglages des boutons rotatifs amplitude et fréquence.  Vous devriez obtenir un signal comme ci-après :




       Dans un second temps, réduisez totalement l'amplitude du signal triangulaire en tournant le bouton rotatif correspondant vers la gauche. Vous obtenez une trace horizontale décalée vis à vis du zéro volt  positionné préalablement au centre du graticule :



        Muni d'un tournevis plat, modifiez le réglage du potentiomètre P1 (centrage) afin de déplacer la trace horizontale précédente sur le centre du graticule.

Réglage du centrage du signal triangulaire


       On considère le réglage optimisé lorsque la trace est parfaitement superposée à la ligne horizontale médiane du graticule de l'oscilloscope (zéro volt) comme ci-après :

         Désormais le testeur de composants est opérationnel. Consultez la page [ Utilisation ] pour de plus amples détails sur son mode d'utilisation.
