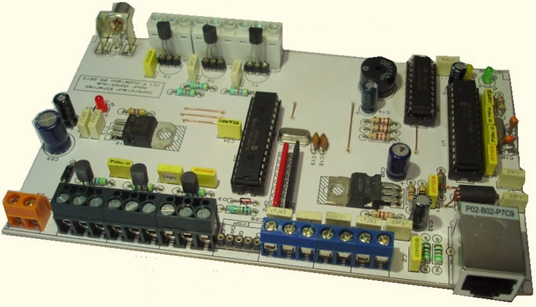

Présentation du contrôleur Ethernet






  Présentation du contrôleur Ethernet :

      Ce contrôleur Ethernet a été spécialement conçu afin de piloter depuis n'importe où dans le monde
l'ensemble des dispositifs domotiques déjà présentés sur ce site tels que :


  [ Le contrôleur Telis 4 Dual ]
         [ Le Contrôleur Velux Trio ]
         [ L'émetteur HF - RS232 ]
         [ Récepteur HF ]



   La gestion du contrôleur est extrêmement simple puisqu'elle repose simplement sur l'envoie et la réception de chaînes ASCII  par transfert UDP véhiculées via le réseau Internet. Ainsi vous pouvez piloter à distance vos volets Somfy, vos stores, vos Velux électriques, mais également vos prises commandées et différents dispositifs d'éclairage, de chauffage ou de climatisation au moyen du récepteur HF...

      Afin de compléter les possibilités brièvement décrites ci-dessus, nous avons également ajoutés au contrôleur Ethernet
5 entrées analogiques pour la mesure de tensions diverses, mais également 6 capteurs de température permettant d'effectuer des mesures sur plusieurs zones d'une habitation.

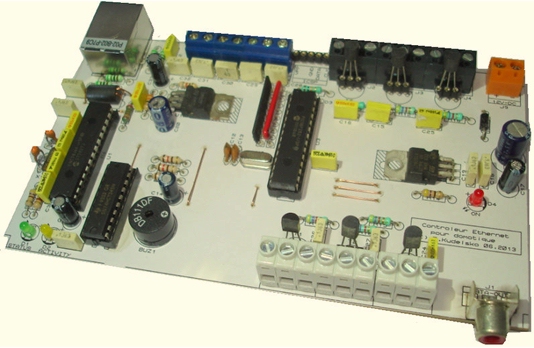

      Nous avons fait une fois de plus appel à un microcontrôleur
PIC18F252 très répandu chez les distributeurs proposant un boitier assez compact pour un nombre d'entrées et sorties suffisant pour la réalisation de notre projet. De plus, comme pour les dispositifs domotiques déjà présentés, nous avons choisi également pour le contrôleur Ethernet un coffret ABS la série MR DIN9 permettant de clipser le coffret au sein d'un tableau électrique standard du commerce. Les dimensions du circuit imprimé sont spécifiquement adaptées aux dimensions internes du coffret ainsi que la position des borniers à vis.

Coffret MR DIN9 pour tableau électrique


      Ce contrôleur Ethernet domotique est totalement autonome et n'a nul besoin d'être relié à un ordinateur pour fonctionner puisqu'il intègre toute l'électronique nécessaire lui permettant une connexion directe sur votre réseau Ethernet. De plus, si votre réseau est connecté à Internet par l'intermédiaire d'un modem ADSL ou modem Câble, vous pouvez piloter votre contrôleur Ethernet depuis n'importe où dans le monde.

      Un
accès sécurisé par mot de passe empêche toute personne étrangère de prendre le contrôle de votre domotique à distance sans votre consentement. Ainsi, même si une personne connait l'adresse IP de votre modem de type Box ou Câble, elle ne pourra en aucun cas avoir accès au contrôle de la domotique de la maison.





       Afin de piloter les boitiers domotiques de
gestion des volets, stores, Velux, prises électrique, etc... que nous avons présentés jadis dans d'autres articles sur ce site, le contrôleur Ethernet dispose d'une sortie de type liaison série. Cette liaison série est acheminée par câble à chaque boitier domotique chargé de commander un ou plusieurs actionneurs électriques de la maison par radio HF ou bien par relais. L'ensemble de ces boitiers prendront place au sein d'un tableau électrique dédié à la domotique de la maison...



  Cliquez sur l'image ci-dessus pour l'agrandir

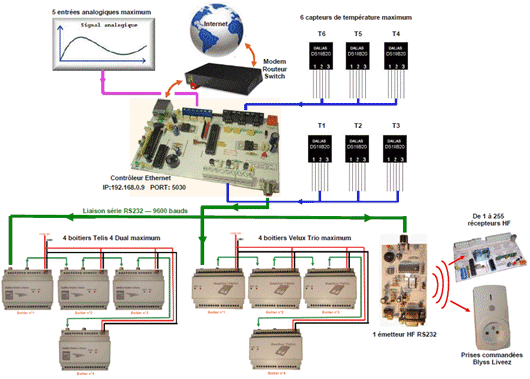

Exemple de câblage des différents éléments en prenant les possibilités maximales possibles
pour l'ensemble des différents boitiers de commande domotique présentés sur ce site.
Dans cette illustration nous utilisons un modem ADSL de type Freebox Révolution,
mais vous pouvez connecter le contrôleur Ethernet
à n'importe quel modem xDSL (Livebox, NeufBox, Bibox, etc...)
ou
fibre FTTH ou bien modem câble.

      Comme nous l'écrivions précédemment, si votre réseau est relié à un accès Internet via un Modem ADSL ou Modem Câble, vous pouvez également piloter le contrôleur Ethernet depuis n'importe où dans le monde. Pour ce faire, il suffit de connaître votre adresse IP, c'est à dire celle qui vous a été attribuée par votre Fournisseur d'Accès Internet (FAI) qui vous identifie de manière unique sur le réseau mondial. L'élément différenciateur permettant d'accéder à votre interface est dans ce cas le numéro du PORT de l'interface, c'est à dire par défaut le numéro 5030.

     Afin de piloter votre contrôleur Ethernet depuis votre
réseau domestique ou bien depuis un accès Internet, deux logiciels de démonstration fonctionnant pour l'un sous Windows écrit avec Bordand Delphi 7 et pour l'autre sous Android écrit avec Basic4Android sont disponibles en libre téléchargement accompagnés de leur code source. La communication entre le contrôleur Ethernet et votre ordinateur, ou tablette tactile s'effectue via le protocole UDP (User Datagram Protocol) qui reste très simple et souple d'utilisation.
     Le principe de la communication s'effectue par l'envoi et la réception en
UDP de chaînes ASCII prédéfinies extrêmement simples à utiliser vous permettant d'adapter selon vos propres besoins les logiciels écrits sous Borland Delphi 7 ou sous Basic4Android.




Principales caractéristiques du contrôleur Ethernet :

        Alimentation : comprise entre +8V et +20V DC. +12V DC recommandé.
        Courant maximum absorbé par l'interface :
210mA.

5 entrées analogiques sur CAN 10 bits 0V - 5V avec protections contre surtension et inversion            de tension en entrées. Impédance d'entrée de 1Mohm. Quantum du CAN de 4,882mV.

6 capteurs de température DS18B20 pour 6 mesures indépendantes comprises entre -55°C et +125°C.  Précision de la mesure à +/-0,5°C. Résolution de la mesure 0,1°C.

1 sortie RS232 sur embase RCA pour la gestion des dispositifs de commande domotique.

  Vitesse de communication fixée à 9600 bauds.
        Type de commandes via le réseau Ethernet : Chaines de caractères de type ASCII.
        Communication avec l'interface : protocole
UDP.
        Contrôleur Ethernet :
10Base-T compatible avec le 100 et 1000Base-T.

IP, PORT et adresse MAC : modifiables par l'utilisateur via un logiciel dédié.
        Configuration réseau par défaut :
IP : 192.168.0.9, Port : 5030 et MAC : B0:FA:AF:00:05:00.
        Accès sécurisé de l'interface par mot de passe modifiable par l'utilisateur.
           Mot de passe de 16 caractères par défaut : "
ABCDEFGHIJKLMNOP".
        Visualisation de la
connectivité et du transfert Ethernet par leds.

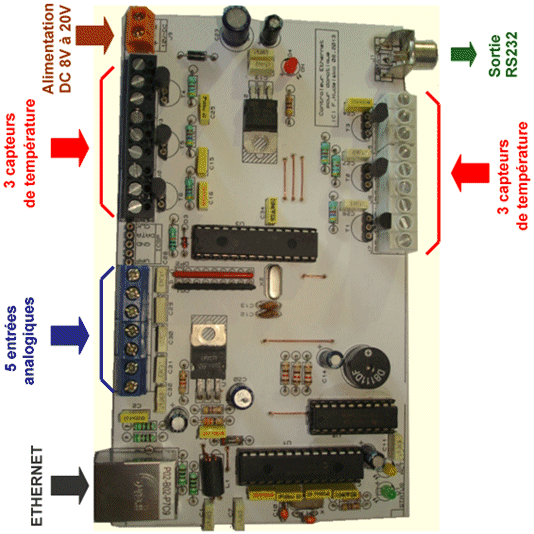

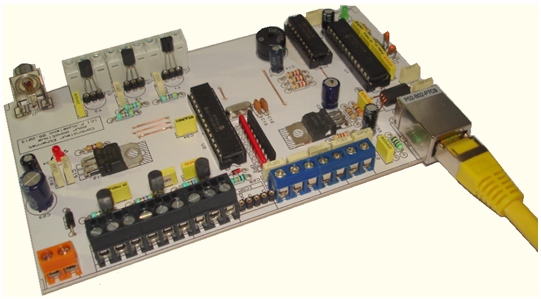

Principales entrées et sorties
du contrôleur Ethernet

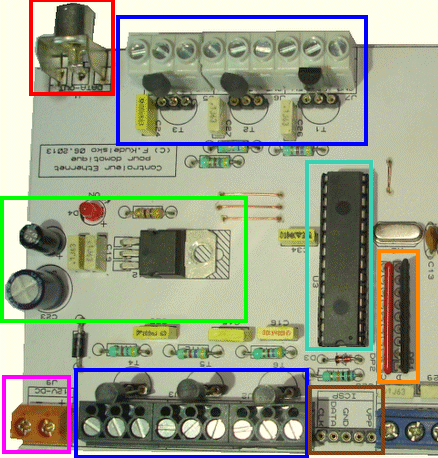

Principaux éléments du contrôleur Ethernet :

        Section de gauche :



Encadré en bleu :

6 capteurs de température associés aux 6 borniers 3 plots.

Encadré en rouge :

embase RCA pour sortie RS232 à 9600 bauds.

Encadré en vert :

alimentation régulée à 5V.

Encadré en bleu clair :

microcontrôleur PIC associé à son quartz.

Encadré en marron :

 connecteur utilisé pour développer le programme. Ne pas monter.

Encadré en orange :

deux réseaux de diodes à anodes et cathodes communes.

Encadré en violet :

bornier d'alimentation DC.

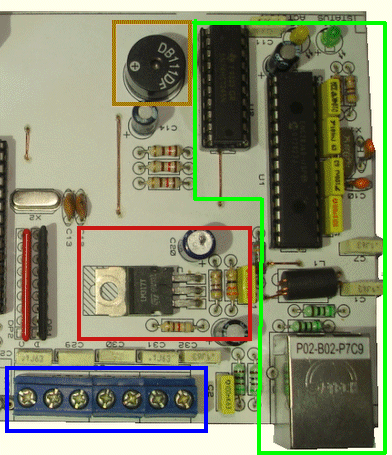

        Section de droite :

Encadré en bleu :

borniers associés aux 5 entrées analogiques INA1 à INA5 (0V/5V).

Encadré en rouge :

régulateur de tension en 3,3V.

Encadré en vert :

section Ethernet avec son ENC28J60 et son embase Ethernet.

Encadré en orange :

buzzer chargé d'émettre un bip lors de chaque commande reçue par Ethernet.





Présentation des logiciels de gestion pilotant le contrôleur Ethernet :

        Afin de piloter le contrôleur Ethernet que ce soit depuis votre réseau domestique ou depuis n'importe où dans le monde, deux logiciels d'application ont été écrits l'un pour Windows via Borland Delphi 7 et l'autre pour Android via Basic4Android. Ces deux logiciels sont disponibles en libre téléchargement au chapitre [ Utilisation ].

          Logiciel pour

       Le logiciel est compatible avec , Seven, Vista et XP mais il n'a pas été testé sous les OS antérieurs.

       En plus du fichier exécutable, vous trouverez le
code source du logiciel afin de vous aider dans l'écriture de votre propre logiciel sous différentes langages: Delphi, Visual Basic,, C++, etc...

  Cliquez sur l'image ci-dessus pour l'agrandir

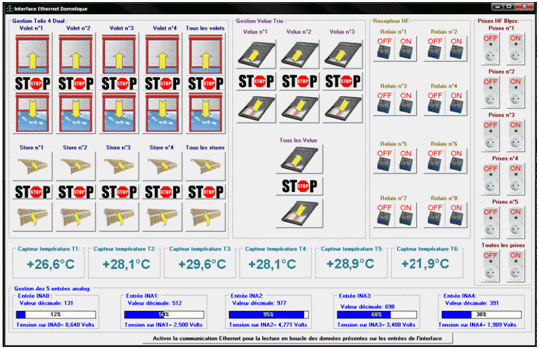

Aspect du logiciel de démonstration permettant
de piloter le
[ Contrôleur Telis 4 Dual ] ainsi que le [ Contrôleur Velux Trio ]
mais aussi l'[  Emetteur HF - RS232]  et pour finir le [ Récepteur HF ] .
Il permet également de
connaitre la valeur des potentiels appliqués sur ses 5 entrées analogiques
et de mesurer la température sur 6 zones simultanément.



       Les 5 entrées analogiques du CAN 10 bits (partie inférieure du logiciel) :


  Cliquez sur l'image ci-dessus pour l'agrandir

La valeur décimale représentative du potentiel présent sur les
entrées
INA1 à INA5 évolue entre 0 (0% du bargraph) et 1024 (100% du bargraph).
La
tension mesurée sur les entrées est affichée en Volts
(3 chiffres après la virgule) pour une évolution sur les entrées comprise entre
0V et 5V.
Le
Quantum 'Q' du CAN est Q = 5 / 1024 = 4.882mV.



       Les 6 capteurs de températures permettant une mesure sur 6 zones :



  Cliquez sur l'image ci-dessus pour l'agrandir

La mesure de température s'effectue en degré centigrade
sur une plage de mesure comprise entre
-55°C et +125°C.

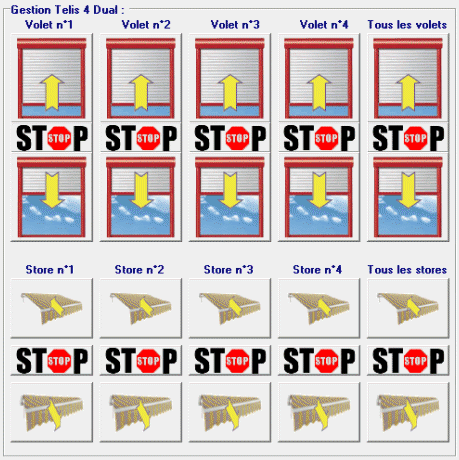

       La gestion du contrôleurs Telis 4 Dual :

Vous pouvez gérer de un à quatre [ Contrôleur Telis 4 Dual ].
Dans le cas présent, le logiciel fourni un exemple pour un seul exemplaire
du
[ Contrôleur Telis 4 Dual ].

Aspect du [ Contrôleur Telis 4 Dual ].

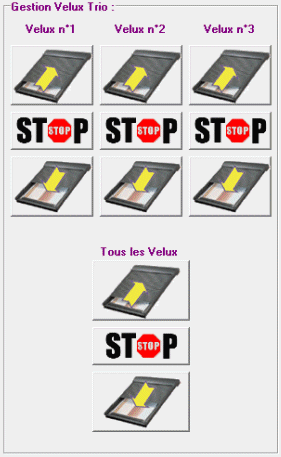

       La gestion du contrôleur Velux Trio :

Vous pouvez gérer de un à trois boitiers [ Contrôleur Velux Trio ] .
Dans le cas présent, le logiciel fourni un exemple pour un seul exemplaire
du
[ Contrôleur Velux Trio ] .

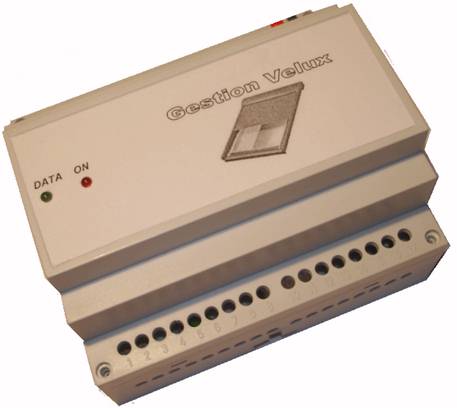

Aspect du [ Contrôleur Velux Trio ].



       La gestion de l'émetteur HF RS232 :

Vous pouvez gérer les prises commandées
grâce à
 l'[  Emetteur HF - RS232].





Aspect de l'[  Emetteur HF - RS232].





Exemplaire de prises commandées
disponibles à la vente dans une grande enseigne de bricolage.

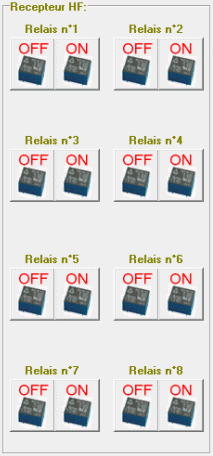

       La gestion du récepteur HF :

Vous pouvez piloter l'ensemble des 8 relais  du [ Récepteur HF ]
sachant que vous pouvez gérer au maximum 255 exemplaires du
[ Récepteur HF ].

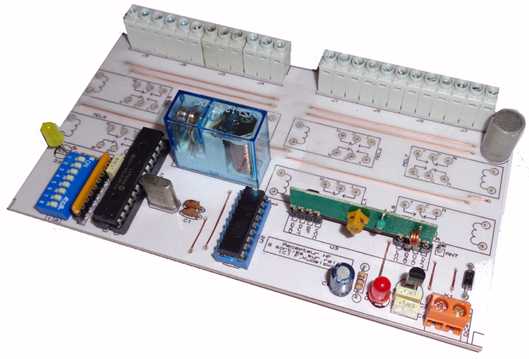

Aspect du  [ Récepteur HF ].

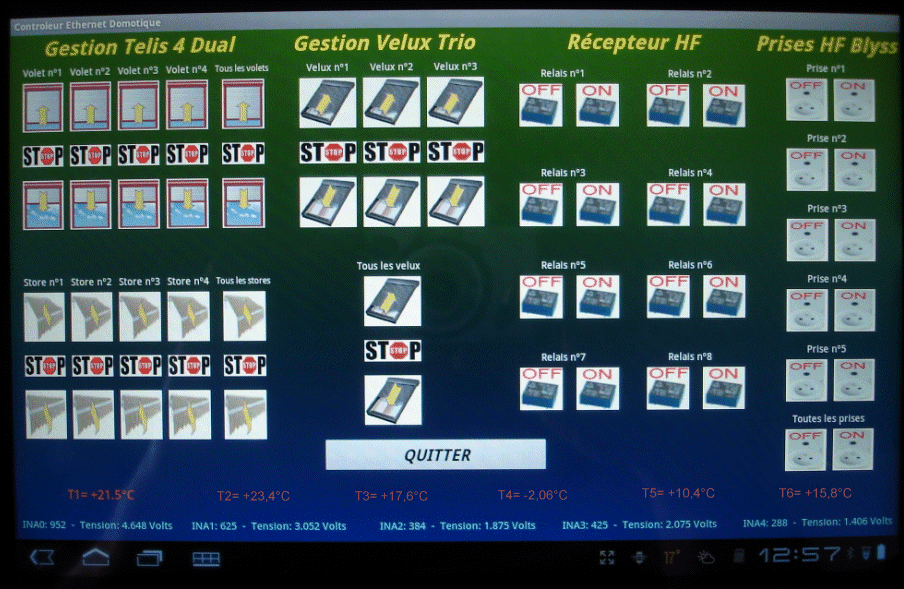

           Logiciel sous pour tablette tactile 10 pouces :

  Cliquez sur l'image ci-dessus pour l'agrandir

Photo du logiciel installé sur une tablette tactile Android de 10 pouces
possédant une résolution 1280 x 800.

On y retrouve exactement
les mêmes commandes et
les mêmes
mesures de températures et de tension
que pour la version
Windows du logiciel présentée précédemment.

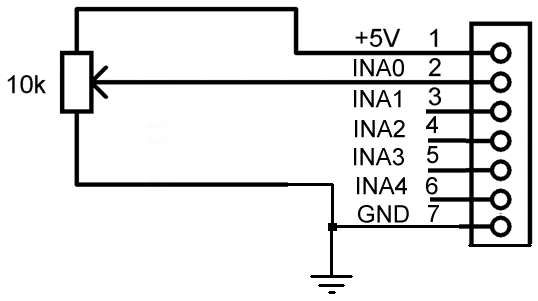

Exemple de connexions sur les entrées analogiques du contrôleur Ethernet :

      Vous pouvez effectuer 5 mesures simultanées de 5 potentiels différents tant que ceux-ci restent dans la fourchette 0V à 5V. Des protections ont été placées sur ces 5 entrées afin de prévenir les risques de destruction.
