Téléchargez la nomenclature du contrôleur Velux Trio :   8 ko

   Nomenclature du contrôleur Velux Trio :

Résistances 1/4W - 5% :
270 : R6
390 : R7
470 : R5, R8, R9, R10, R17, R11, R12, R13, R18, R14, R15, R16, R19
10k : R1, R2, R4
33k : R3



Condensateurs plastiques LCC :
100nF : C3, C5, C6, C9, C11



Condensateurs céramiques :
4,7pF : C1, C2


Condensateurs chimiques :
100µF/25V : C4
47µF/16V : C7, C10
10µF/16V : C8




Diodes :
D1 : 1N4148.
D2 : 1N4007.
D4, D3 : led rouge (ON) et led verte (DATA) de 3mm de diamètre.
D5, D6, D7 : led verte de 5mm de diamètre.

Opto-coupleurs :
U1, U2, U3 : CNY74-4 + supports lyre 16 broches.


Circuits intégrés :
PIC16F876A : U7 + support lyre 28 broches.
7805 : U9.
LM317 : U8.

Quartz ou résonateur céramique :
X1 : Quartz de 8MHz ou un résonateur 3 broches de 8MHz.
        Dans ce dernier cas, ne montez pas les condensateurs céramiques C1, C2.



Divers :
J4: Borner à vis deux plots.
J1 et J2 : Embases RCA.
J5 : 3 picots tulipes sécables pour confectionner le connecteur.
J3 : Ne pas monter sur le circuit imprimé. Utilisé lors du développement du logiciel.
Connecteurs femelle pour cartes filles Velux-A, B et C à base de picots tulipes sécables :
             - 3 x 2 picots tulipes.
             - 3 x 3 picots tulipes.
Connecteurs mâle pour cartes filles Velux-A, B et C à base de barrette sécable droite picots mâle - mâle :
             - 3 x 2 picots.
             - 3 x 3 picots.
SW1 : micro-switch à deux inters pour circuit imprimé.
1 coffret série MR Din 6 CB. Dimensions : 105 x 90 x 58 disponible chez [ GoTronic ].
Circuit imprimé simple face de la platine principale : 100 x 86.
Circuit imprimé simple face pour la platine à leds : 28 x 11.
Circuit imprimé simple face pour la platine à superposer sur la télécommande : 65 x 35.

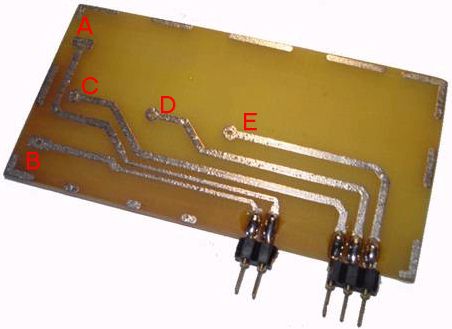

     Liaisons électriques entre la carte fille et la télécommande Velux :

5 Interconnexions à réaliser entre
la carte fille (en haut) et la télécommande Velux (en base).

     Superposition de la carte fille sur la télécommande Velux :

       Pour garantir un bon maintien entre la carte fille et la télécommande Velux, nous avons utilisé de l'adhésif double face pour miroir possédant une épaisseur suffisante comme sur la photo suivante :

     Coffret pour tableau électrique :

       Nous avons choisi d'utiliser un coffret s'insérant directement au sein d'un tableau électrique standard du commerce.

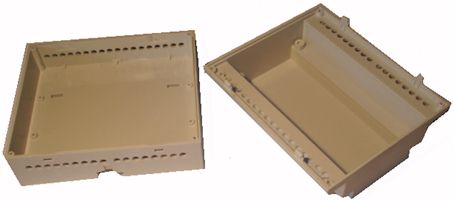

Coffret ouvert

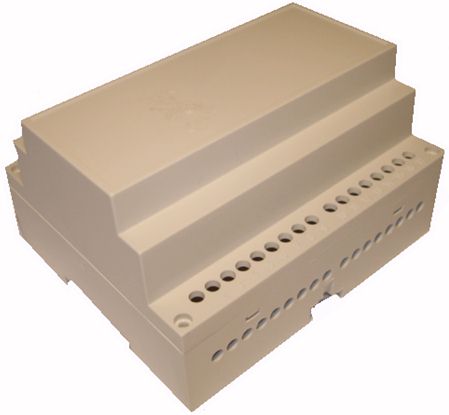

Coffret fermé

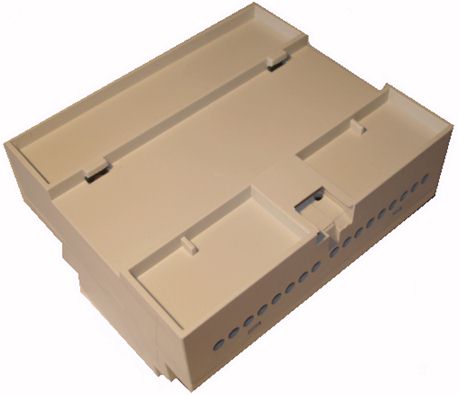

Coffret vu de dessous.

Exemple de tableau électrique du commerce
compatible avec le coffret DIN.

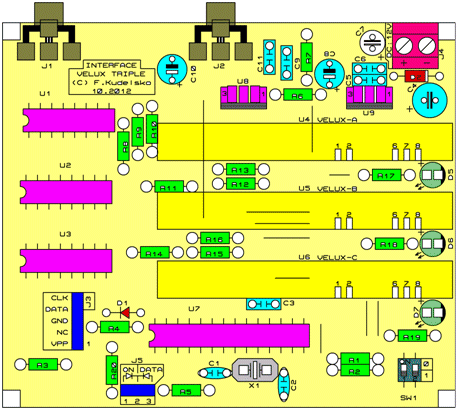

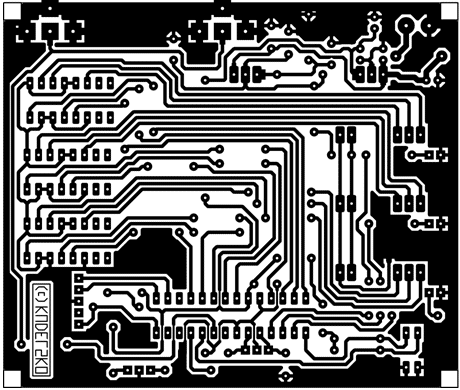

     Aspect de l'implantation et du typon de la carte mère :

     Aspect de l'implantation et du typon de la carte en façade du coffret :

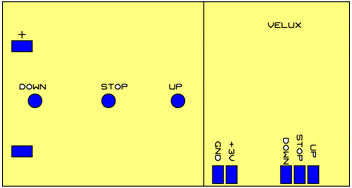

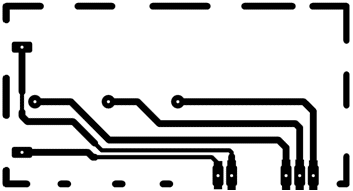

     Aspect de l'implantation et du typon de la carte fille :

   Téléchargement des schémas, implantations et typons au format PDF :

          Carte mère et carte façade :

            Schéma de principe :   44 ko
            Implantation :   20 ko
            Cuivre :   64 ko

            Cuivre au format GIF (600 DPI) :   176 ko


         Carte fille :

             Implantation :    7 ko
            Cuivre :   9 ko

            Cuivre au format GIF (600 DPI) :   132 ko

   Veuillez consulter la rubrique [ Imprimer les typons ] pour le paramétrage d'Adobe Acrobat Reader 6.x pour une impression à l'échelle 1:1.
