Présentation de l'inter. Ether. LCD.

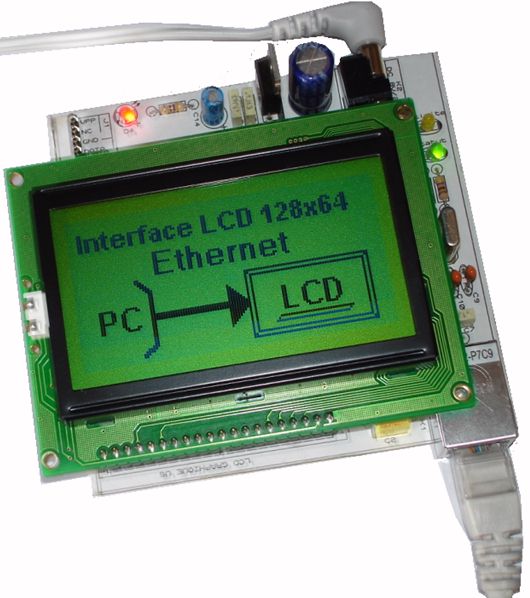

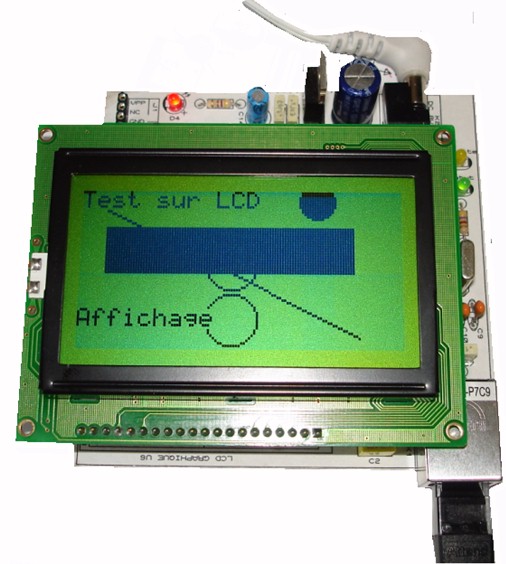

  Présentation de l'interface LCD graphique Ethernet :

    Bien que les afficheurs graphiques LCD se démocratisent de plus en plus dans les boutiques spécialisées, ils restent néanmoins plus complexes à utiliser que leurs cousins LCD de type alphanumériques. Le but de cette interface est de simplifier la gestion de ces afficheurs LCD graphiques en utilisant un jeu de commandes simples envoyées par liaison Ethernet. Ainsi, il est possible d'afficher des points, droites, rectangles, cercles vides ou pleins au gré de vos besoins à distance. L'interface intègre également une police de caractères permettant l'affichage de texte avec des options de transparence et de vidéo inversée.

      Cette interface Ethernet totalement autonome n'a nul besoin d'être reliée à un ordinateur pour fonctionner puisqu'elle intègre toute l'électronique nécessaire lui permettant une connexion directe sur votre réseau Ethernet. De plus, si votre réseau est connecté à Internet par l'intermédiaire d'un modem ADSL ou modem Câble, vous pouvez piloter votre interface Ethernet depuis n'importe où dans le monde.

      Un
accès sécurisé par mot de passe empêche toute personne étrangère de piloter votre interface à distance sans votre consentement. Ainsi, même si une personne connait l'adresse IP de votre modem de type Box ou Câble, elle ne pourra en aucun cas avoir accès à votre interface Ethernet LCD Graphique.

       Par ailleurs, vous pouvez cloner ce montage autant de fois que vous le désirez puisque la connexion réseau vous autorise à connecter jusqu'à 255 Interfaces Ethernet identiques. Bien entendu dans ce cas, chacune des interfaces dispose de paramètres différents (IP, PORT et MAC)  pour que l'ensemble puisse cohabiter sur le même réseau. Un logiciel conçu spécialement pour cette tâche vous aidera à configurer chacune des interfaces... nous y reviendrons...

      Bien entendu, vous pouvez également connecter sur votre réseau local d'autres interfaces Ethernet présentées sur ce site. Comme précédemment, chacune des interfaces disposera de paramètres différents (IP, PORT et MAC).

      Si votre réseau est relié à un accès Internet via un Modem ADSL ou Modem Câble, vous pouvez également piloter votre interface depuis n'importe où dans le monde. Pour ce faire, il suffit de connaître votre adresse IP, c'est à dire celle qui vous a été attribuée par votre Fournisseur d'Accès Internet (FAI) qui vous identifie de manière unique sur le réseau mondial. L'élément différenciateur permettant d'accéder à votre interface est dans ce cas le numéro du PORT de l'interface, c'est à dire par défaut le numéro 5030.

     Afin de contrôler votre interface depuis votre
réseau domestique ou bien depuis un accès Internet, deux logiciels de démonstration fonctionnant pour l'un sous Windows écrit avec Bordand Delphi 7 et pour l'autre sous Android écrit avec Basic4Android sont disponibles en libre téléchargement accompagnés de leur code source. La communication entre l'interface LCD graphique et votre ordinateur, ou tablette tactile, ou smartphone s'effectue via le protocole UDP (User Datagram Protocol) qui reste très simple et souple d'utilisation.

     Le principe de la communication s'effectue par l'envoi en
UDP de commandes de type ASCII (chaines de caractères) prédéfinies extrêmement simples à utiliser vous permettant d'adapter selon vos propres besoins les logiciels écrits sous Borland Delphi 7 ou sous Basic4Android.




Principales caractéristiques de l'interface Ethernet LCD Graphique :

        Compatible avec les afficheurs LCD graphiques 128 x 64 pixels de type :
               - OGM64GS12D / OGM128GN15D de chez Lextronic.
               - KS0107 / KS0108 de chez Selectronic et d'autres encore...
        Alimentation : comprise entre +8V et +20V DC.

Emission d'un bip lors de chaque réception d'une commande.

Activation / désactivation du
rétro-éclairage du LCD depuis le logiciel.
        Type de commandes via le réseau Ethernet :
Chaines de caractères de type ASCII.
        Communication avec l'interface : protocole
UDP.
        Contrôleur Ethernet :
10Base-T compatible avec le 100 et 1000Base-T.

IP, PORT et adresse MAC : modifiables par l'utilisateur via un logiciel dédié.
        Configuration réseau par défaut :
IP : 192.168.0.9, Port : 5030 et MAC : B0:FA:AF:00:06:00.
        Accès sécurisé de l'interface par mot de passe modifiable par l'utilisateur.
           Mot de passe de 16 caractères par défaut : "
ABCDEFGHIJKLMNOP".
        Visualisation de la
connectivité et du transfert Ethernet par leds.




Principaux éléments de l'interface Ethernet :

        Section Ethernet :



Encadré en bleu :

leds de statut (led verte) et d'activité (led jaune) de la connexion réseau.

Encadré en rouge :

embase Ethernet intégrant un transformateur d'isolement (MAGJACK)

Encadré en vert :

circuit Ethernet ENC28J60 et son quartz de 25MHz.

Encadré en orange :

translateur de niveaux logiques 3,3V vers TTL 5V.

Encadré en violet :

alimentation avec régulation en tension.

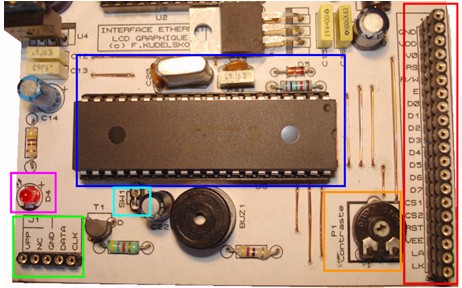

        Section microcontrôleur :



Encadré en bleu :

microcontrôleur de gestion avec son quartz.

Encadré en rouge :

connecteur 20 broches pour afficheur LCD graphique.

Encadré en vert :

connecteur inutilisé ayant servi uniquement à la mise au point du logiciel.

Encadré en orange :

réglage du contraste du LCD. Accès du réglage depuis la face cuivrée du CI.

Encadré en violet :

led d'indication de mise sous tension de la platine.



   Présentation succincte des spécificités de l'afficheur graphique LCD :

    Comme nous l'avons vu précédemment,
l'interface graphique permet de gérer des afficheurs LCD dont la résolution est de 128 pixels sur 64. Mais dans la réalité, ces afficheurs sont composés de deux matrices de 64 par 64 pixels adressables séparément.
    Chaque matrice est organisée en
huit lignes (nommées pages) de 64 colonnes et composées de 8 pixels de haut.

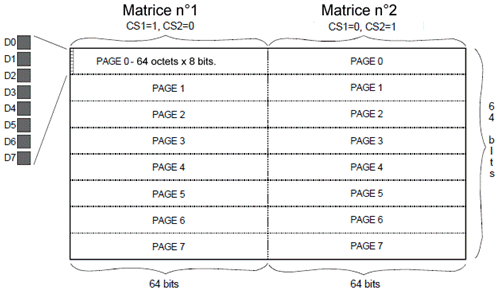

Architecture de la matrice 128 x 64 pixels du LCD

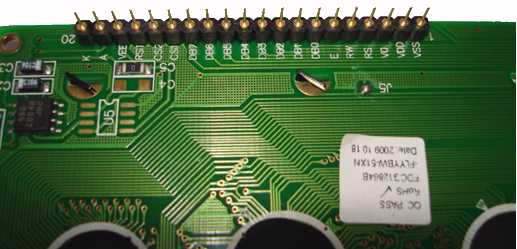

    Pour sa mise en oeuvre, l'afficheur dispose d'un connecteur de
20 broches :



Numéro de broche de l'afficheur LCD

Fonction

Appellation

1

Masse

VSS

2

+ 5 volts

VDD

3

Contraste

VO

4

Commande / Donnée

RS

5

Lecture / Ecriture

R/W

6

Validation LCD

E

7

Donnée D0

D0

8

Donnée D1

D1

9

Donnée D2

D2

10

Donnée D3

D3

11

Donnée D4

D4

12

Donnée D5

D5

13

Donnée D6

D6

14

Donnée D7

D7

15

Matrice 1

CS1

16

Matrice 2

CS2

17

Reset

RST

16

Tension négative

VEE

15

Anode rétro-éclairage

A

16

Cathode rétro-éclairage

C



  La broche
RST permet l'initialisation de l'afficheur et doit être reliée au +5V pour un fonctionnement normal.
         Les broches
CS1 et CS2 dirigent les signaux vers l'une ou l'autre des deux matrices du LCD.

La broche
R/W spécifie une opération de lecture ou d'écriture sur l'afficheur.

La broche
RS indique à l'afficheur s'il s'agit de l'envoie d'une instruction ou d'une donnée lorsque R/W est en phase d'écriture.

Une impulsion sur la ligne
E finalise le transfert des informations envoyées sur DB0 à DB7.

V0 et VEE permettent d'effectuer le réglage du contraste du LCD. Pour ce faire, le LCD intègre un convertisseur DC-DC permettant de produire une tension négative VEE indispensable au réglage du contraste.

Les broches
A et K sont utilisées pour alimenter le dispositif de rétro-éclairage intégré au LCD.

Les broches
VDD et VSS permettent d'alimenter le LCD.




Présentation des logiciels de gestion pilotant l'interface Ethernet Graphique LCD :

        Afin de piloter l'interface que ce soit depuis votre réseau domestique ou depuis n'importe où dans le monde, deux logiciels d'application ont été écrits l'un pour Windows via Borland Delphi 7 et l'autre pour Android via Basic4Android. Ces deux logiciels sont disponibles en libre téléchargement au chapitre [ Utilisation ].

          Logiciel pour :

       Le logiciel compatible avec , Seven, Vista et XP mais il n'a pas été testé sous les OS antérieurs.

       En plus du fichier exécutable, vous trouverez le
code source du logiciel afin de vous aider dans l'écriture de votre propre logiciel sous différentes langages: Delphi, Visual Basic,, C++, etc...



Aspect du logiciel de démonstration permettant
de modifier l'ensemble des paramètres d'affichage de l'interface graphique LCD.



           Logiciel sous pour Smartphone ou tablette tactile :

Aspect du logiciel installé sur un smartphone permettant de piloter toutes les
fonctions de l'afficheur LCD graphique.
