Téléchargez
la nomenclature au format Adobe Acrobat Reader de
l'interface :  12,8
ko
Nomenclature
de l'interface Ethernet LCD Graphique :
Résistances
1/4W - 5% :
47
: R12
120 : R9, R10,
R11
470 : R5, R6, R13
4,7k : R15
10k
: R14
Résistances
1/4W - 1% :
49,9 : R1,
R2, R3, R4.
R7 :
La
valeur de R7 dépend de la
révision du silicium
de votre ENC28J60. Sa valeur peut-être
2,32k ou bien encore 2,74k à 1% (série E96 normalisée).
Voir page
[
Utilisation
] pour plus
de détails.
Ajustable horizontal
:
10k
: P1
Condensateurs plastiques LCC :
100nF
: C1, C2, C3, C4, C5, C6, C7, C12, C13,
C15, C16, C18, C21
Condensateurs céramiques :
4,7pF : C19,
C20
22pF : C9, C10
Condensateurs chimiques :
10µF /16V
: C8, C22
47µF/16V : C17
100µF/16V
: C14
470µF/25V : C11
Leds et diode
:
Led verte (statut ou Link indique que l'interface est reliée
au réseau) : D1
Led
jaune (activité ou Act flashe
lorsqu'une activité est détectée
par l'interface sur le réseau)
: D2
Led rouge : D4
1N4007 : D3
1N4148
: D5
Circuits intégrés :
PIC18F452-I/SP: U3 +
support lyre 40 broches disponible chez
[ Gotronic
].
ENC28J60
: U1 +
support lyre 28 broches disponible chez
[ Radiospares
].
74HCT245
: U2 + support lyre 20 broches
7805
: U4 (régulateur 5V standard
en boitier TO220) + refroidisseur TO220
(R.th 15°C/W).
LM2937-3.3 : U5
(régulateur 3,3V en boitier TO220)
Afficheur
LCD Graphique :
U6
:
afficheur LCD rétro-éclairé
graphique de 128 x 64 pixels [ Sélectronic
].
Quartz :
20MHz : X2
25MHz : X1
Transistor
:
BS170
(MOSFET) : T1
Self :
L1
: VK200
self de choc disponible chez
[ Gotronic
].
Divers :
SW1
: barrette sécable de 2 picots.
1
ou 2 barrettes
femelles droites de 20 picots permettant
de surélever
l'afficheur.
1 barrette
sécable droite de 20 picots mâle-mâle
permettant
de réaliser le connecteur de
l'afficheur.
Buz1 : buzzer piezzo sans oscillateur.
J1
: Ne pas monter ce connecteur. Connecteur
dédié à la mise
au point du programme.
K1:
Embase coudée RJ45 avec transformateur
référencée BS-RB10072
disponible chez
[ Lextronic
].
K2 : 1 embase d'alimentation type SC215 disponible chez
[ Gotronic
].
1
circuit imprimé simple face : 95
x 97 mm.

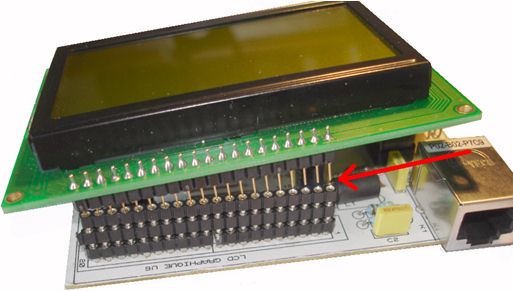

Connectique
du LCD graphique :
Une
barrette de picots femelles et mâles-mâles
permet de réaliser le connecteur entre l'afficheur
LCD et le circuit imprimé de
l'interface comme ci-dessous :

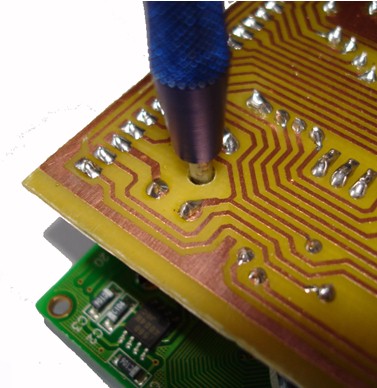

Réglage
du contraste du LCD :
Une
ouverture circulaire prévue
sur le circuit imprimé permet
le réglage du contraste de
l'afficheur LCD comme ci-dessous :
Le
tournevis traverse le circuit imprimé
afin d'atteindre la vis de réglage
de
l'ajustable dédié au réglage
du contraste
du LCD.

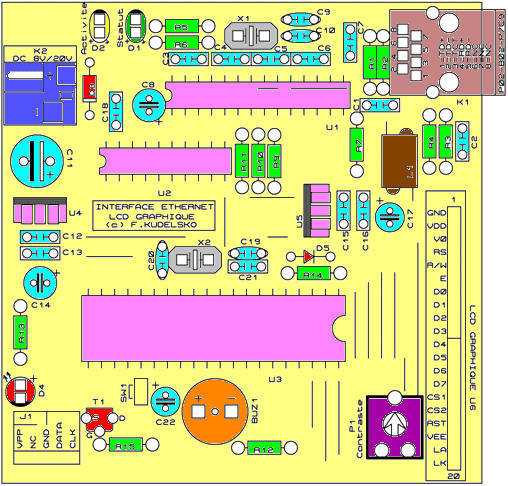

Aspect
de l'implantation et du typon :
Téléchargement
du schéma structurel, implantation,
cuivre au format PDF :
Schéma structurel : 148
ko
Implantation des
composants :
16 ko
Cuivre
de
la carte
: 80
ko
Cuivre
de
la carte
au format GIF (600 DPI)
:  165
ko
Veuillez consulter la rubrique [
Imprimer
les typons ]
pour le
paramétrage d'Adobe Acrobat Reader 6.x pour une impression
à l'échelle 1:1.
|
