Réalisation de l'interface universelle


Téléchargez la nomenclature au format Adobe Acrobat Reader de l'interface :   62 ko


  Nomenclature de l'interface universelle USB et RS232 :

Résistances 1/4W - 5% :
10 : R3, R4
47 : R19
1k: R8, R14, R12
2,2k : R10, R11, R16, R17

4,7k : R6, R7
10k : R18
100k : R9, R15
1M : R1, R13


Réseaux de résistances 8 résistances + 1 commun ;
10k : RP1, RP2

Ajustable horizontal  ;
10k : P1

Condensateurs plastiques LCC :
100nF : C7, C10, C11, C12, C14, C15, C16
470nF : C1


Condensateurs céramiques :
4,7pF : C5, C6 (inutile si vous utilisez un résonateur 8MHz pour X1).


Condensateurs chimiques :
1µF/16V : C1, C2, C3, C4
47µF/16V : C13
220µF/25V : C9


Leds :
D6, D8, D10 : led rouges ou verte de 5mm de diamètre


Diodes :
D5 : 1N4007
D1, D2, D3, D4, D7, D9 : 1N4148


Transistors :
T1, T2 : BC337


Circuits intégrés :
PIC18F4550-I/SP: U1 + support lyre 40 broches.
MAX232 : U5 + support lyre 16 broches
.
PCF8574 : U2, U3, U9, U10, U11 + support lyre 16 broches

(  pas de PCF8574A).
TL072 : U8 + support lyre 8 broches.

MCP3202 : U6 + support lyre 8 broches [ Radiospares ].
MCP1541 : U7
[ Radiospares ].
7805 : U5
+ radiateur TO220 (R.th 15°C/W).


     Remarque concernant U8 : Dans la pratique l'ampli-opérationnel TL072 (U8) ne permet pas d'obtenir une variation sur les sorties analogiques DAC1 et DAC2 comprises entre 0V et 5V. Elle se situe plutôt aux environs de 0,5V à 4,3V. Toutefois, si vous souhaitez une variation comprise entre 0V et 5V, remplacez le TL072  par un modèle haut de gamme comme le TLV272 (ou équivalent) de type Rail-to-Rail. Le circuit est disponible chez [ Radiospares ].



Quartz ou résonateur :
Quartz de 8MHz ou un résonateur 3 broches de 8MHz (ne pas monter C5 et C6 dans ce dernier cas).


Divers :

K2 : Embase femelle USB-B coudée pour circuit imprimé.
K3 : Embase femelle DB9 coudée pour circuit imprimé (RS232).
7 barrettes femelles droites de 10 picots pour réaliser les connecteurs J3, J4, J1, J2, J9, J10, J11.
2 barrettes femelles droites de 3 picots pour réaliser les connecteurs J5, J6.
2 barrettes femelles droites de 5 picots pour réaliser les connecteurs J7, J8.
1 barrette femelle droite de 4 picots pour réaliser le connecteur optionnel K4.
1
embase d'alimentation type SC215 disponible chez [ Gotronic ].
1 afficheur LCD optionnel 2 ou 4 lignes, 8 ou 16 ou 20 caractères rétro-éclairé ou non rétro-éclairé.
1 circuit imprimé simple face : 182 x 102.





  Remarques importantes sur les fonctions optionnelles de l'interface :

        L'interface est conçue pour fonctionner avec ou sans :
        - l'afficheur
LCD référencé LCD1.
        - le convertisseur analogique - numérique 12 bits
U6 et son régulateur de tension U7.
        - la section
PWM.

       Si vous n'utilisez pas l'afficheur LCD, inutile de monter les composants LCD1, P1, R19.

       Si vous n'utilisez pas le
convertisseur analogique - numérique 12 bits, inutile de monter U6, U7, C12, C13, C16, D1, D2, D3, D4, R1, R13, J5 et J6.

       Si vous n'utilisez pas les
sorties PWM, inutile de monter R8, R14, D8, D10, R15, R9, C14, C15, R10, R16, T1, T2, D7, D9, U8, R11, R17, J7 et J8.

        Si vous utilisez uniquement la communication
USB, il est inutile de monter les composants associés à la liaison RS232, tel que U5, C1, C2, C3, C4 et K3.

       Si vous utilisez uniquement la communication
RS232, il est inutile de monter les composants associés à la liaison USB, tels que K2, C1, R3 et R4.




  Réglage du contraste du LCD :

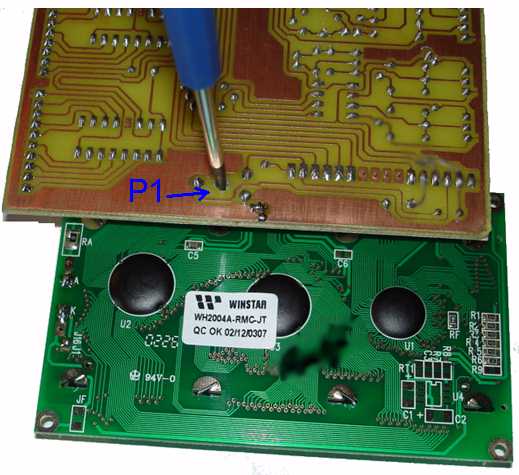

     Afin de procéder au réglage du contraste de votre LCD via l'ajustable P1, n'oubliez pas d'effectuer un trou de perçage sur le circuit imprimé permettant le passage d'un tournevis. Une pastille carré matérialise sur le typon le trou à percé.

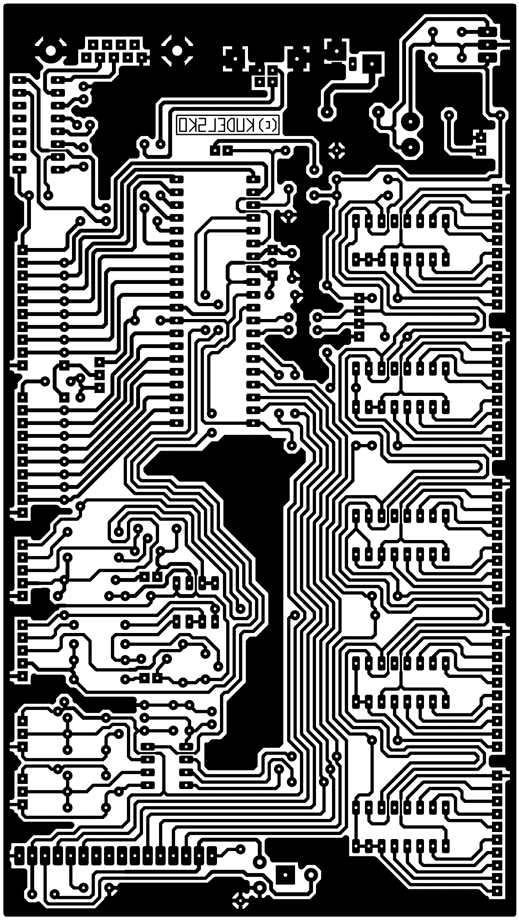

  Aspect de l'implantation et du typon :


   Téléchargement du schéma structurel, implantation, cuivre au format PDF :

       Schéma structurel de l'interface universelle :   117 ko
       Implantation des composants de l'interface universelle :    52 ko

      Cuivre de la carte de l'interface universelle :   336 ko

       Cuivre de la carte interface universelle au format GIF (600 DPI) :   354 ko



[ COMMANDER LE CIRCUIT IMPRIME ]

Veuillez consulter la rubrique [ Imprimer les typons ] pour le paramétrage d'Adobe Acrobat Reader 6.x pour une impression à l'échelle 1:1.
