Réalisation de l'isolateur optique...


Téléchargez la nomenclature au format Adobe Acrobat Reader de l'isolateur :   85 ko


  Nomenclature de l'isolateur optique pour oscilloscope :

Résistances 1/4W - 5% :
100 : R1, R2, R4, R5, R7, R8, R11, R12, R16
1,2k : R10 (pas nécessaire pour la platine B ou voie B).
2,2k : R3, R6, R9, R13
4,7k : R27
10k : R14, R23
33k : R19, R21
100k : R15


Résistances 1/4W - 1% :
1k : R28
10k : R26, R29
18k : R24, R25
33k : R22
47k : R20
1,8M : R17, R18


Condensateurs plastiques LCC :
4,7nF : C29
47nF : C1, C2, C5, C8, C15, C16, C18, C22
100nF : C3, C4, C11, C14, C17, C21, C24, C28


Condensateurs céramiques :
15pF : C33
18pF : C30
150pF : C35
560pF : C36, C37


Condensateurs chimiques :
1µF/25V : C9, C12, C25, C26
1000µF/35V : C6, C10, C19, C23


Condensateurs tantales gouttes :
10µF/25V : C7, C13, C20, C27


Condensateur haute tension :
1µF/400V : C31


Condensateur ajustable :
70pF : C34


Leds et diodes :
D1 : led rouge de 5mm de diamètre
1N4148 : D2, D3, D4, D5
W04 : pont de diodes : pont 1, pont 2


Potentiomètres ajustables multitours à piste Cermet type 67W ou équivalent :

P2 : 5k
P4 : 10k
P3 : 22k
P1 : 47k


Circuits intégrés :

HCNR200 : U6 + 2 barrettes de 4 picots tulipes pour le support de l'opto-coupleur [ Conrad ].
LF356 : U5, U7, U8 + trois supports tulipes 8 broches.
LM337 : U1, U3
LM317 : U2, U4


Divers :

F1 : porte fusible + fusible 100mA-T
J1, J2 : borniers 2 plots pour liaisons électriques secteur.
SW1 : connecteur socle mâle droit pour interrupteur M/A général.
SW2 : support cavalier 3 broches + cavalier.
SW3 : connecteur pour liaison avec un inverseur AC/DC à 2 positions monté en façade.
SW4 : connecteur pour liaison avec une BNC
non isolée montée en façade (sortie du signal).
SW5 : connecteur pour liaison avec une BNC
isolé montée en façade (entrée du signal).
SW6: commutateur rotatif pour circuit imprimé 2 circuits - 6 positions monté en façade.
TP1, TP2, TP3 : picots tulipes sécables pour points tests.
T1, T2 : transformateur 230V- 2x15V/1,5VA
Un interrupteur général de coupure de l'alimentation connecté à SW1.
1 connecteur HE10 mâle droit à double rangée 2 x 5 (10 points au total) pour circuit imprimé.
1 connecteur HE10 mâle coudé à double rangée 2 x 5 (10 points au total) pour circuit imprimé.
2 connecteurs HE10 femelles à double rangée 2 x 5 à sertir sur câble plat (nappe).
20 cm de nappe 10 conducteurs.
Un picot tulipe pour connecteur femelle de branchement de la masse du montage à la terre.
1 support pour led montée en façade.
1 cordon d'alimentation secteur.
1 coffret métallique : 224 x 175 x 56 (L x P x H).
Un circuit imprimé simple face pour la carte mère de 135 x 109.
Un circuit imprimé simple face pour la carte fille de 67 x 37.



  Aspect du commutateur 2 circuits - 6 positions pour circuit-imprimé nécessaire à la carte fille :



Sachant que l'isolateur dispose de 5 calibres, une des 6 positions du commutateur est inutilisée.
Elle correspond à la position venant en fin de course après le calibre 10mV (sens horaire).

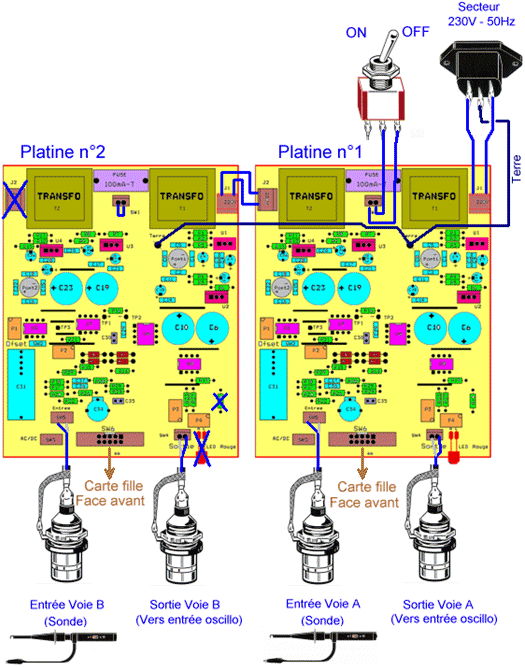

  Association de deux platines identiques de l'isolateur optique pour un oscilloscope bi-courbe :

     Si votre oscilloscope est un modèle bi-courbe disposant en façade de deux entrées l'une référencée Voie A et l'autre Voie B, il vous faut dans ce cas réaliser deux cartes identiques de l'isolateur optique.

     Dès sa conception, l'isolateur optique a été conçu en tenant compte de ce critère et il vous suffit de relier le bornier deux plots
J2 de la platine n°1, au bornier deux plots J1 de la platine n°2 pour transférer l'alimentation d'une platine à une autre. Le bornier J2 de la platine n°2 n'est pas monté.

     De la même manière, une seule led témoin d'alimentation D1 est nécessaire. On utilise par exemple la led D1 de la platine n°1 et dans ce cas, il est inutile de monter la diode D1 et la résistance R10 sur la platine n°2.

    Enfin, n'oubliez pas de court-circuiter
SW1 sur la platine n°2 puisqu'il n'y a qu'un seul et unique interrupteur général de mise sous tension placé sur la platine n°1.



  Aspect des calibres en façade du coffret :

     L'isolateur optique dispose de 5 calibres 10mV, 100mV, 1V, 5V et 10V sélectionnables au moyen du commutateur rotatif de façade. En se référant au schéma structurel de l'isolateur, voici ci-après les points de mise en contacts selon le calibre sélectionné.



Commutateur et indications calibres de la façade.



Portion du schéma de l'isolateur avec le commutateur de façade SW6.
Sur le schéma structurel, le commutateur occupe la position du calibre 10V.



       Calibre 10mV : Mise en contact des points A-5 et C-11
       Calibre 100mV : Mise en contact des points A-4 et C-10
       Calibre 1V : Mise en contact des points A-3 et C-9
       Calibre 5V : Mise en contact des points A-2 et C-8
       Calibre 10V : Mise en contact des points A-1 et C-7

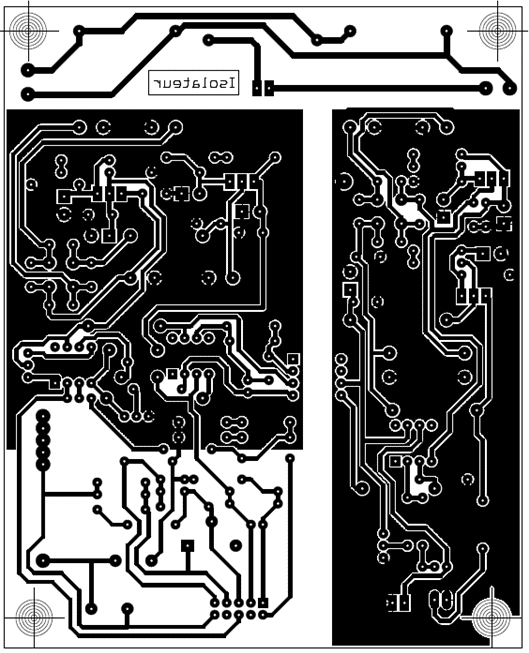

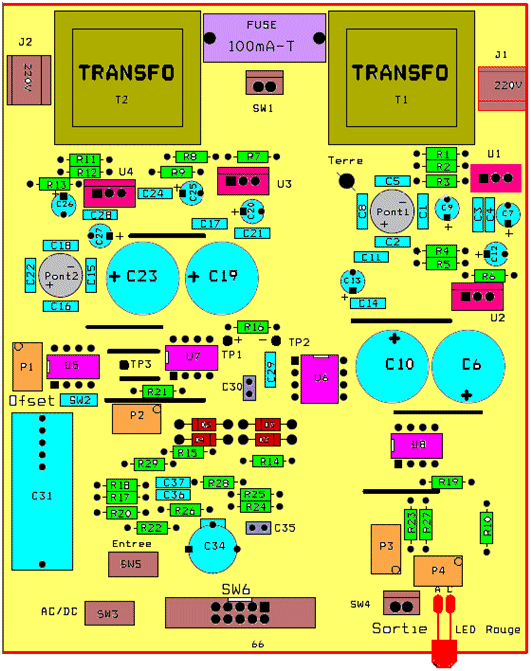

  Aspect de l'implantation et du typon de la platine principale :

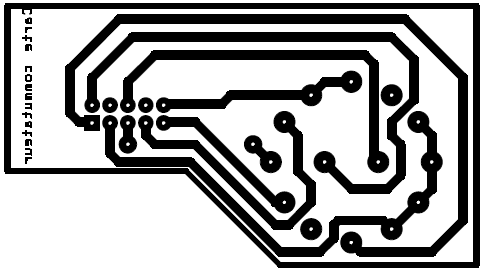

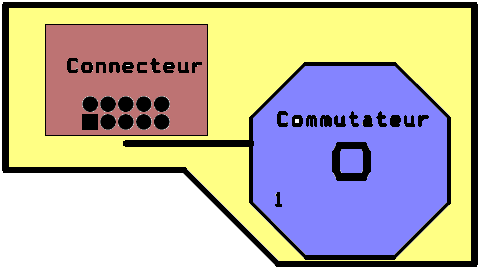

  Aspect de l'implantation et du typon de la platine façade :






   Téléchargement du schéma structurel, implantation, cuivre au format PDF :

       Schéma structurel de l'isolateur optique :   20 ko
       Schéma structurel de l'alimentation de l'isolateur optique :   16 ko


    Informations :

       Les tensions indiquées sur le schéma structurel sont données à titre indicatif. En effet, celles-ci peuvent varier légèrement selon la tolérance des composants passifs et surtout selon les caractéristiques internes des amplificateurs opérationnels et de l’opto-isolateur.

  La tension alternative résiduelle sur les alimentations +15V et -15V est de l’ordre de 3mV environ. Par conséquent nous pouvons considérer ces alimentations à courant continues comme parfaites.


       Implantation des composants de la carte mère de l'isolateur optique :    31 ko

      Cuivre de la carte mère de l'isolateur optique :   213 ko

Après impression assurez-vous d'obtenir un typon à l'échelle 1:1.



      Implantation des composants de la carte fille de l'isolateur optique :    4 ko

      Cuivre de la carte fille de l'isolateur optique :   8 ko

Après impression assurez-vous d'obtenir un typon à l'échelle 1:1



Veuillez consulter la rubrique [ Imprimer les typons ] pour le paramétrage d'Adobe Acrobat Reader 6.x pour une impression à l'échelle 1:1.
