Utilisation de l'isolateur optique...

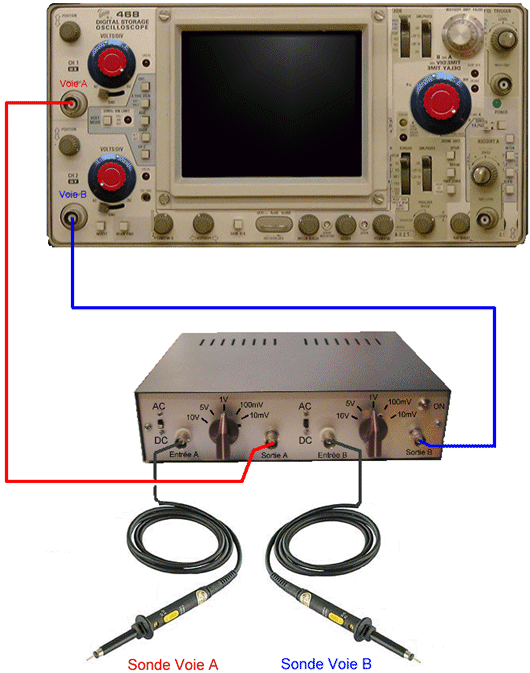

  Connexion de l'isolateur à votre oscilloscope bi-courbe :





     Important : Quelque soit l'amplitude et le type de signaux mesurés avec l'isolateur optique, n'oubliez pas de positionner le calibre Volt/Div de votre oscilloscope sur la position 200mV.



  Exemple pour le signal sinosoïdal du secteur 230V - 50Hz mesuré avec l'aide de l'isolateur :

      Attention, ne connectez jamais votre oscilloscope directement au secteur... ce dernier n'y résisterait pas...
      Seul l'isolateur optique permet ce type de mesure.



 Dans le cas présent, nous obtenons une amplitude du signal par rapport à la masse de :
                3,4 carreaux * 200mV =
678mV.

     Le commutateur en façade de l'isolateur est sur la position
10V/carreau.  Par ailleurs la sonde d'oscilloscope est en position atténuation x10 soit 100V par carreau.

    De ce fait on obteint un ratio de 500 par carreau, c'est à dire 100 / 200.10-3 = 500.

   Sachant que l'amplitude du signal mesuré est d'environ 678mV alors 678 x 500 = 339V en crête.

   Sachant que Ueff = U crête / racine 2, alors 339 / racine 2 =
239V efficace.


   Pour une tension secteur théorique de 230V efficace, nous obtenons :
    230  x racine 2 =
325V en crête.

    La valeur mesurée et la valeur théorique sont assez proches l'une de l'autre...


  Exemples de signaux de différentes formes :

     Dans le cadre des relevés ci-dessous, nous avons eu recours à un générateur de fonctions pour différents types d'ondes : signal rectangulaire, sinusoïdal, triangulaire et dents de scie...

    La calibre de l'isolateur optique est placé sur la
position 1V/carreau et l'oscilloscope toujours en position 200mV.

    La trace
rouge représente le signal en sortie de l'isolateur optique. En revanche, la trace bleue représente le signal en sortie du générateur de fonctions.


       Signal rectangulaire :

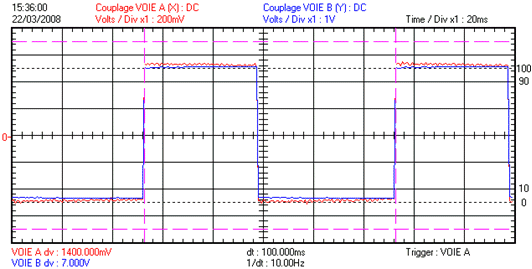

          Fréquence du signal 10Hz :





          Fréquence du signal 50Hz :

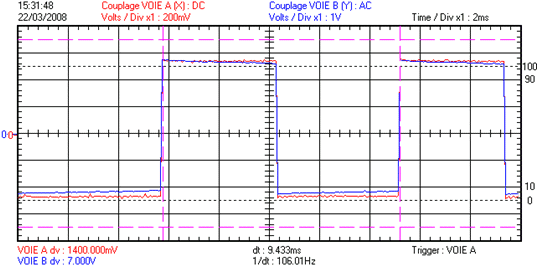

          Fréquence du signal 100Hz :

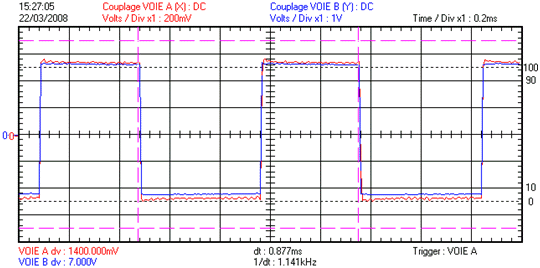

          Fréquence du signal 1kHz :

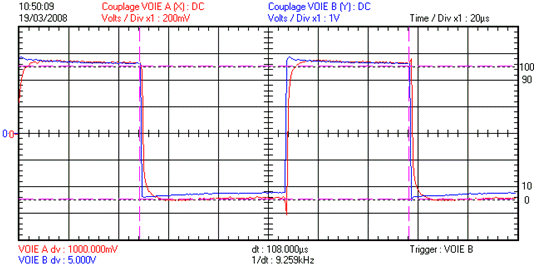

          Fréquence du signal 10kHz :

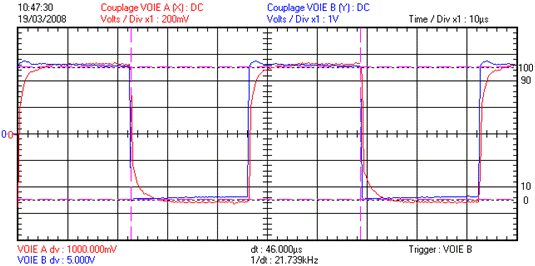

          Fréquence du signal 20kHz :





      Signal sinusoïdal :

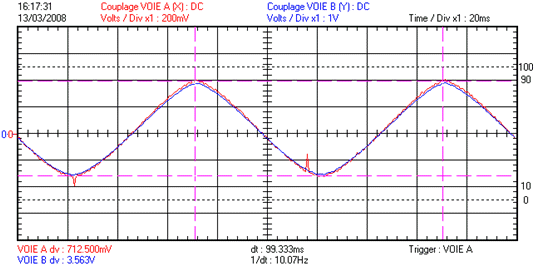

          Fréquence du signal 10Hz :

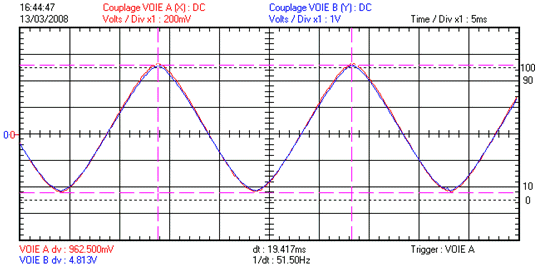

          Fréquence du signal 50Hz :

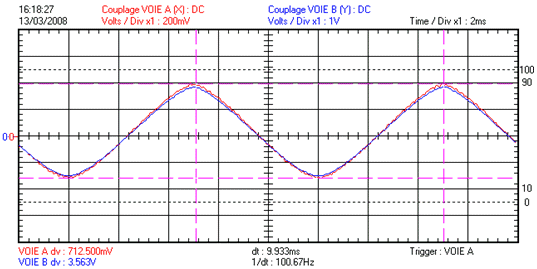

          Fréquence du signal 100Hz :

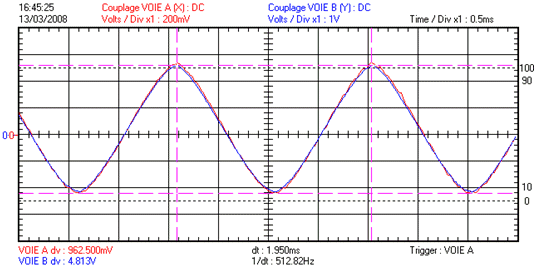

          Fréquence du signal 500Hz :


          Fréquence du signal 1kHz :

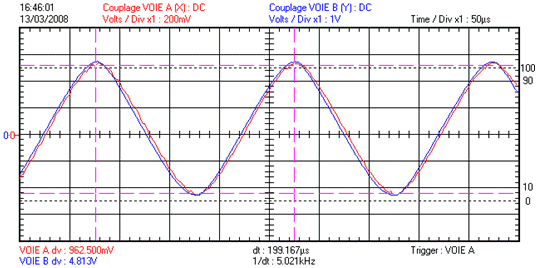

          Fréquence du signal 5kHz :

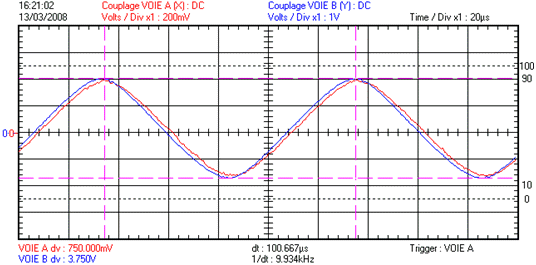

          Fréquence du signal 10kHz :

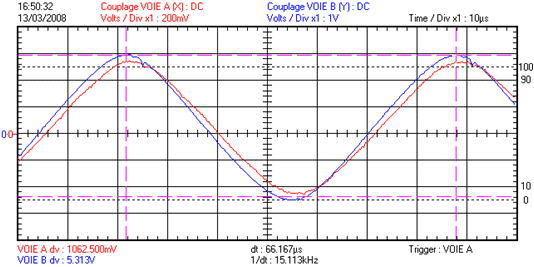

          Fréquence du signal 15kHz :

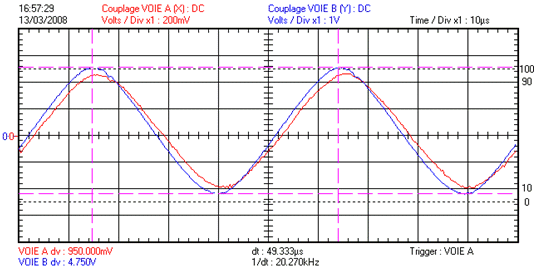

          Fréquence du signal 20kHz :

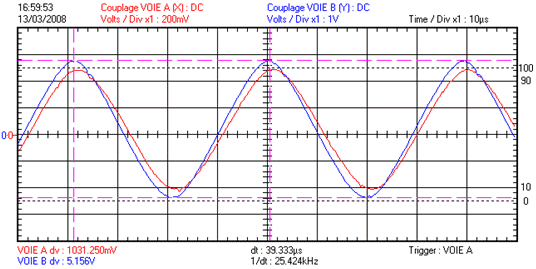

          Fréquence du signal 25kHz :





      Signal triangulaire :

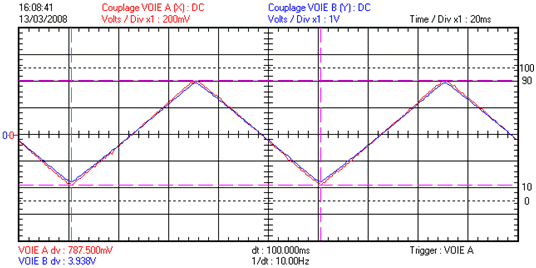

          Fréquence du signal 10Hz :


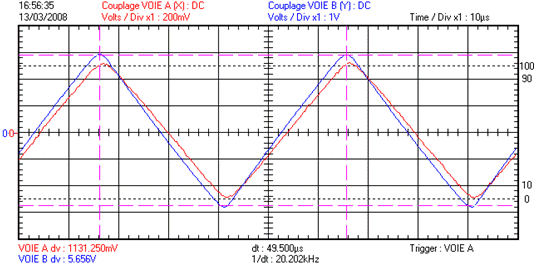

          Fréquence du signal 20Hz :

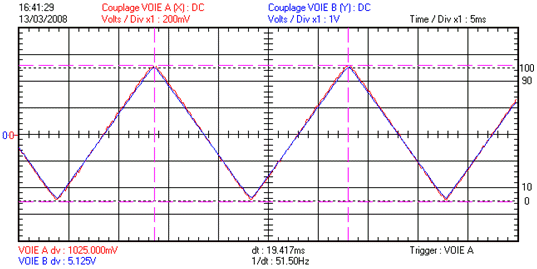

          Fréquence du signal 50Hz :

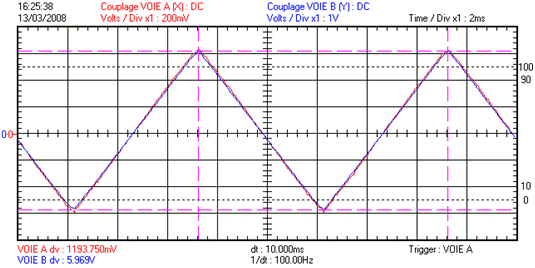

          Fréquence du signal 100Hz :

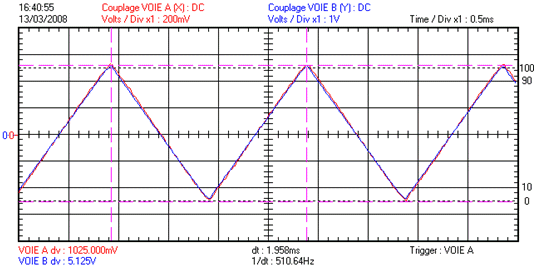

          Fréquence du signal 500Hz :

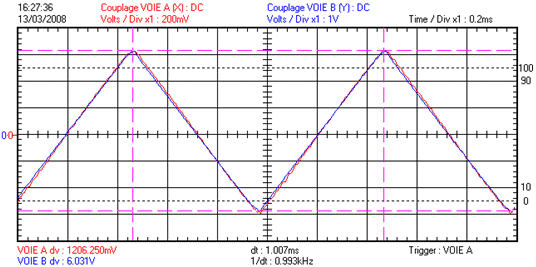

          Fréquence du signal 1kHz :

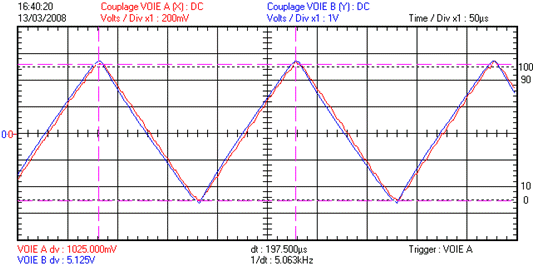

          Fréquence du signal 5kHz :

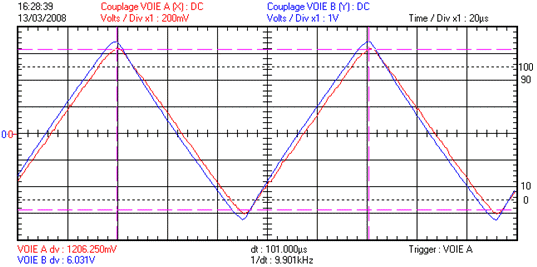

          Fréquence du signal 10kHz :

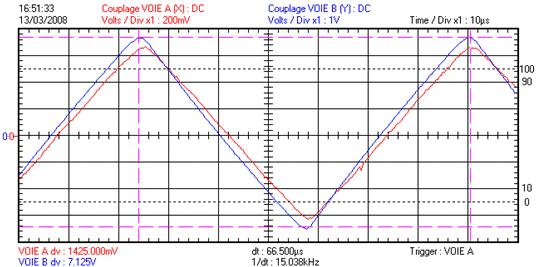

          Fréquence du signal 15kHz :

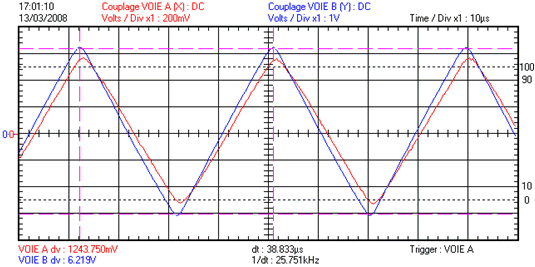

          Fréquence du signal 25kHz :



      Signal en dent de scie :

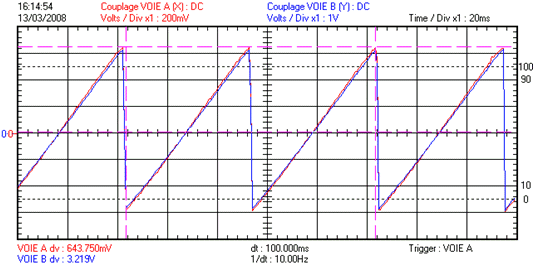

          Fréquence du signal 10Hz :

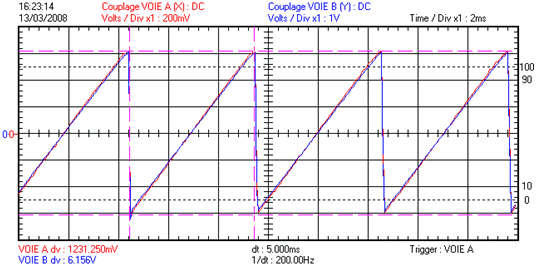

          Fréquence du signal 200Hz :

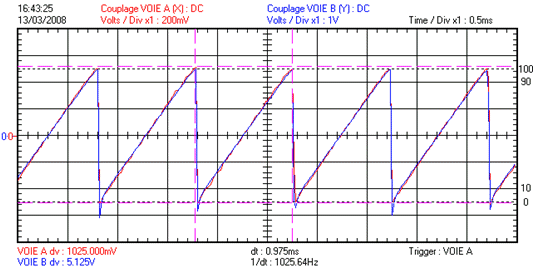

          Fréquence du signal 1kHz :



    Bonne utilisation de l'isolateur optique pour oscilloscope...
