 Avant
propos :
Ce
dispositif autonome
et programmable via votre PC, vous permet
de contrôler
de manière automatique
l'ensemble de votre installation
domotique de votre habitation.
Il se comporte comme votre propre télécommande
infrarouge (Sony ou universelle) en
générant
un code IR chargé
de piloter vos différents [
Power
Switch IR - 3 canaux ].
Grâce
à son horloge
et son calendrier
interne, il pilote de manière
totalement
autonome
votre installation et n'a nul
besoin d'être relié en
permanence à votre PC.
Pouvant
mémoriser de nombreuses
séquences infrarouges,
vous pouvez piloter bons nombres de
fonctions différentes en multipliant
dans votre habitation les [
Power
Switch IR - 3 canaux ].
Un logiciel
sous  vous permet de définir
l'heure et
le
jour
à laquelle un code
IR
doit être généré
pour piloter un [
Power
Switch IR - 3 canaux ].
Caractéristiques du Power Clock
USB
:
 Protocole infrarouge généré par la
diode IR émettrice
: SIRCS
de Sony.
Protocole infrarouge décodé par le récepteur
IR : SIRCS
de Sony.
Nombre de séquences
IR mémorisables en mémoire
EEPROM : 1024
séquences au maximum.
Conservation l'horloge et du calendrier en cas de coupure
d'alimentation durant plusieurs jours.
Conservation des séquences mémorisées
en EEPROM en cas de coupure d'alimentation.
Alimentation
DC 12V - 100mA.
Résolution minimale graphique recommandée pour
le logiciel : 1024 x 768 ou
supérieure.
Communication : port USB 2.0.
Systèmes
d'exploitation conseillés : 8, Seven, Vista et
XP.
Présentation
du Power Clock USB
:

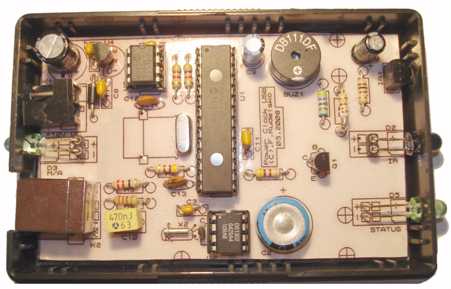

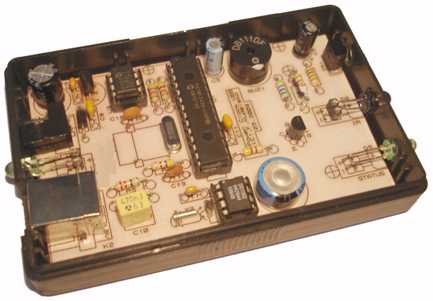

 Aspect
général de la platine
dans son coffret :

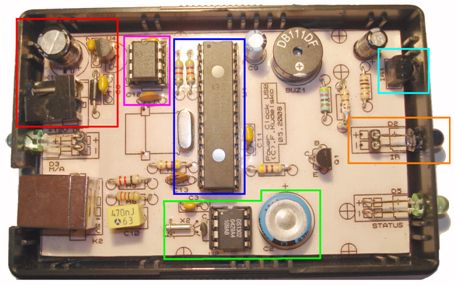

Découpage
des principaux éléments
de la platine du Power Clock USB :
|
Encadré
en bleu
:
|
le
microcontrôleur et
son quartz.
|
|
Encadré
en rouge
:
|
section
alimentation.
|
|
Encadré
en vert
:
|
horloge,
quartz et son condensateur
de sauvegarde.
|
|
Encadré
en violet
:
|
mémoire
EEPROM.
|
|
Encadré
en bleu
clair
:
|
récepteur
IR.
|
|
Encadré
en
orange
:
|
l'émetteur
IR.
|
Présentation
du logiciel du Power Clock USB
:
|
