Téléchargez la nomenclature du Power Clock USB :   53,6 ko

   Nomenclature du Power Clock USB:

Résistances 1/4W - 5% :
22 : R5, R6
100 : R1, R3
470 : R2, R4, R7
4,7k : R8, R9



Condensateurs plastiques LCC :
100nF : C3, C4, C7, C8, C11
470nF : C10

Condensateurs céramiques :
4,7pF : C12, C13
10pF : C1



Condensateurs chimiques :
220µF/16V : C6
10µF/16V : C5, C9



Condensateur de sauvegarde :
0,22F/5,5V : C2

Diodes :
D1 : 1N4007.
D3, D5 :  led ronde 5 mm de diamètre.
D2 : Led IR LD271 ou mieux L53F3BT



Transistors :
Q1 : BC639

Récepteur IR :
TSOP4836 (36kHz) : IR1 (disponible chez [ Gotronic ]).

Circuits intégrés :
PIC18F2550-I/SP : U1 + support lyre 28 broches.
DS1302 : U2 + support lyre 8 broches.
24C65 ou 24LC65 : U3 + support lyre 8 broches.
78L05: U4

Quartz ou résonateur céramique :
X1 : 20MHz
X2 : 32,768kHz

Divers :
Buz1 : buzzer piézo-électrique sans oscillateur
K1 : Embase USB-B mâle coudée pour circuit imprimé.
1 embase d'alimentation type SC215 disponible chez [ Gotronic ].
K1 : Borner à vis deux plots..
4 picots tulipes sécables pour D2 et D3.
Circuit imprimé simple face : 56 x 91
Coffret en ABS SA123 dim ext : 100 x 65 x 23 mm disponible chez [ Gotronic ].

     Mise en place du quartz :

       Le quartz X2 de 32,768kHz est fragile et doit être positionné à l'horizontale avec beaucoup de minutie. Afin de la maintenir parfaitement en place, il est conseillé de cercler son corps comme sur la photo ci-dessous :

Aspect du condensateur X2 maintenu en place par cerclage.

     Led infrarouge :

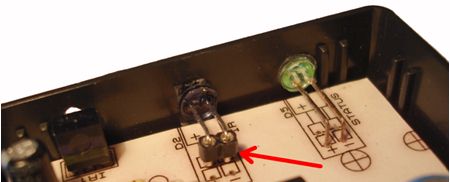

       Il est vivement conseillé de placer la led infrarouge D2 sur des picots tulipes. En cas de panne, il sera facile de mesurer les signaux présents avec et sans la diode IR comme sur la photo ci -dessous :

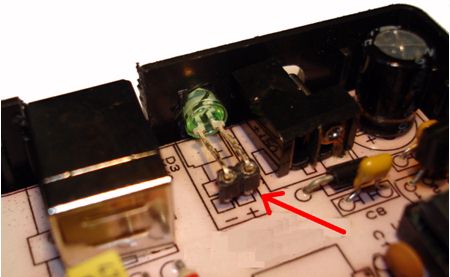

     Led de visualisation ON/OFF :

       Comme précédemment, il est conseillé de placer la led D3 sur des picots tulipes. La mise en coffret n'en sera que facilité.

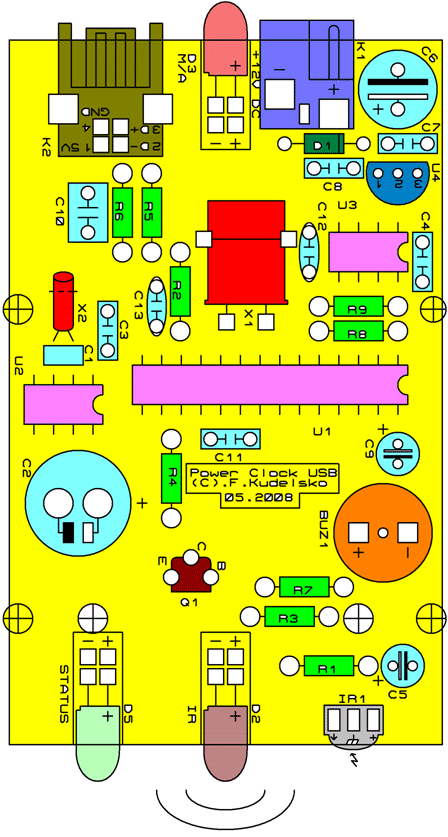

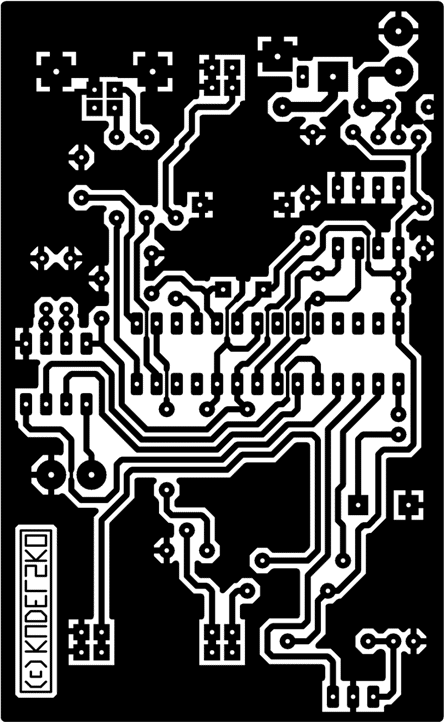

     Aspect de l'implantation et typon du Power Clock USB :

   Téléchargement du schéma, implantation et typon au format PDF :

       Schéma de principe du Power Clock USB :   51 ko
       Implantation du Power Clock USB :    16 ko
       Cuivre du Power Clock USB :   62 ko

       Cuivre du Power Clock USB au format GIF (600 DPI) :   196 ko


Veuillez consulter la rubrique [ Imprimer les typons ] pour le paramétrage d'Adobe Acrobat Reader 6.x pour une impression à l'échelle 1:1.
