Guide d'utilisation du logiciel


  Description des différentes commandes du logiciel :

      Gammes de fréquence :

         La réglette horizontale vous permet de sélectionner la fréquence de votre choix en fonction de la gamme sélectionnée.



        Les boutons et permettent d'effectuer un réglage précis de la fréquence de votre choix.
      La plage de fréquence du générateur de fonction s'étend de 0,1Hz à 1MHz  l'ensemble divisé en 7 gommes telles que :

Gammes (Hertz)

Fréquence minimale (Hertz)

Fréquence maximale (Hertz)

1

0,1

1

10

1

10

100

10

100

1k

100

1k

10k

1k

10k

100k

10k

100k

1M

100k

1M



      Position horizontale et amplitude de la forme d'onde :

          Le réglage de l'offset vous permet de déplacer horizontalement votre forme d'onde sur l'écran de votre oscilloscope. Totalement matérielle, cette fonction réagie en temps réel à sur la position de la forme d'onde.



         Le bouton centrage permet de revenir à la position par défaut du réglage de l'offset.

       Comme précédemment, les boutons et permettent d'effectuer un réglage précis de l'offset.

        Le réglage de l'amplitude du signal permet de réduire ou d'augmenter la
tension crête à crête de votre signal pour un maximum de +/-10V. Ce réglage agit sur l'amplitude de la forme d'onde en temps réel.




      Filtres passe-bas et transfert de vos paramètres au générateur de fonctions :

            Le filtre passe-bas :

          L'utilisateur doit veiller à utiliser le filtre passe-bas le plus adapté au type de signal qu'il souhaite visualiser sur son oscilloscope. Pour ce faire, il doit cliquer sur les différentes commandes des filtres F1 à F7 afin de minimiser les déformations du signal de sortie.



         Pour la plupart des formes d'ondes disponibles, le logiciel
active automatiquement le filtre le plus adapté en fonction de la gamme de fréquence choisie. Toutefois pour d'autres formes (rectangulaire, triangulaire,...) le filtre de sortie est automatiquement désactivé. Il convient dans ce cas à l'utilisateur de choisir le filtre le plus adapté à la forme d'onde et à la fréquence choisie.  En effet, pour certaines formes d'ondes composées de fronts raides, il est souhaitable d'utiliser un filtre possédant une fréquence de coupure supérieure à celle préconisée.

         Le tableau ci-dessous regroupe les fréquences de coupure des 7 filtres pour les 7 gammes de fréquence du générateur. Généralement, le numéro du filtre (F1 à F7) est associé à la gamme de fréquence sélectionnée par l'utilisateur. Par exemple, la gamme 1Hz pour le filtre F1, la gamme 10Hz pour le filtre F2, etc...

Gammes de fréquence
du générateur

Numéro du filtre passe-bas

Fréquence de coupure
des 7 filtres passe-bas

1Hz

F1

40Hz

10Hz

F2

100Hz

100Hz

F3

330Hz

1kHz

F4

10kHz

10kHz

F5

60kHz

100kHz

F6

850kHz

1MHz

F7

15MHz




            Bouton transfert USB des paramètres au générateur de fonctions :

           Lorsque vous modifiez le réglage de la fréquence ou lorsque vous changez la forme d'onde en cliquant sur les différents boutons, le signal délivré par le générateur reste inchangé tant que vous n'avez pas validé vos actions en cliquant sur le bouton transfert USB des paramètres.





          Dès cet instant, patientez un court laps de temps nécessaire au calcul des échantillons suivi du transfert des échantillons du PC vers le générateur. Ces deux phases sont indiquées par deux fenêtres successives comme ci-après :





        Lorsque le transfert est terminé, les modifications demandées sont appliquées à la forme d'onde délivrée en sortie du générateur.




      Fenêtre de visualisation :

          La fenêtre de visualisation vous permet de connaitre l'aspect de la forme d'onde produite par le générateur en sortie analogique.




         Sur l'oscilloscope nous visualisons la même forme d'onde sur l'oscilloscope :

 Cliquez sur l''image ci-dessus pour l'agrandir




          La fenêtre de visualisation est composée de
256 points sur le plan vertical (de 0 à 255 pour un codage 8 bits) et de 3200 points (de 1 à 3200) sur le plan horizontal correspondant au 3200 points caractérisant la forme d'onde.





Formes d'onde prédéfinies et éditeur graphique :

            Formes d'onde prédéfinies :

          Le logiciel dispose à ce jour de 12 formes d'ondes prédéfinies telles que :



          Pour chacune de ces formes d'onde, différents réglages de type logiciel sont proposés à l'utilisateur. Voici la liste de ces réglages regroupés dans le tableau ci-dessous :

Forme d'onde

Nom de la forme d'onde

Réglages disponibles

Sinusoïdale

Amplitude
Position

Rectangulaire

Amplitude
Position
Rapport cyclique 1% - 99%

Triangulaire

Amplitude
Position
Pente 1% - 99%

Rampe descendante

Amplitude
Position

Rampe montante

Amplitude
Position

Charge - décharge
condensateur

Amplitude
Position
Constante RC  1% - 99%

Charge condensateur

Amplitude
Position
Constante RC  1% - 99%

Décharge condensateur

Amplitude
Position
Constante RC  1% - 99%

Modulation amplitude

Amplitude
Position
Coefficient fréquence porteuse

Modulation fréquence

Amplitude
Position
Coefficient modulation

Bruit blanc

Aucun réglage

Signal continu

Position





           Editeur graphique :

          Vous pouvez modifier ou créer n'importe qu'elle forme d'onde de votre choix avec l'aide votre souris. Pour ce faire, vous devez activer l'éditeur graphique du logiciel en cliquant sur le bouton suivant :




        Ensuite, positionnez votre souris sur la fenêtre de visualisation afin d'observer les coordonnées de votre souris que ce soit sur le plan graphique ou numérique comme ci-après :

            au niveau graphique :



            au niveau numérique (affiché au bas du logiciel) :





        Afin de modifier l'allure de votre forme d'onde, pressez le clic gauche de la souris et déplacez-là lentement. Vous observez les modifications directement sur l'éditeur graphique du logiciel comme ci-dessous :



         De la sorte, vous pouvez modifier ou créer une nouvelle forme d'onde à partir de l'interface graphique du logiciel puis la reproduire en sortie du générateur sur le plan électrique.

      Voici l'aspect du signal précédent visualisé à l'oscilloscope numérique pour une fréquence de 10kHz :

 Cliquez sur l''image ci-dessus pour l'agrandir



          Enfin, le bouton suivant vous permet d'effacer la totalité de votre forme d'onde.



  Descriptions de la barre d'outils du logiciel :

      Ouvrir une forme d'onde au format Microsoft Excel :


      Le logiciel gère les formes d'onde au format .xls de Microsoft Excel. Vous pouvez ainsi importer et créer d'autres formes d'onde depuis ce logiciel à condition de respecter impérativement les critères suivants :
         - le nombre de
points caractérisant la forme d'onde est de 3200.
         - la
valeur affectée à chacun des points doit évoluer entre 0 et 255.

     Ces deux critères sont définis suivant la structure matérielle employée dans le générateur au niveau de la RAM et du CNA. Si vous ne respectez pas ces deux conditions, la forme d'onde ne sera pas correctement interprétée par le logiciel, ni par le matériel.

     Dans le répertoire d'installation du logiciel, vous trouverez d'autres formes d'onde qui pourront servir d'exemples lors de la création de vos propres signaux sous Microsoft Excel :



       Exemple du fichier nommé
burst.xls ouvert sous Microsoft Excel et présent dans le répertoire du logiciel :

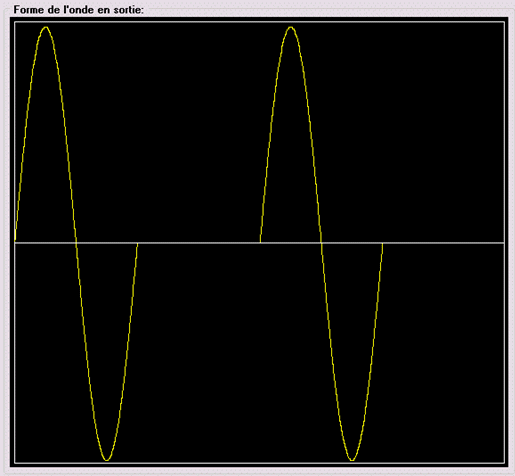

       Le même fichier burst.xls visualisé par le logiciel du générateur de fonctions :



      Sauvegarder  une forme d'onde au format Microsoft Excel :


      Vous pouvez exporter vos formes d'onde au format .xls afin de les modifier à partir d'un autre éditeur de formes d'onde ou bien, à partir de Microsoft Excel.


Vous pouvez également créer un fichier au format TXT (Bloc-notes de Windows) pour générer la liste des 3200 échantillons représentatifs du signal que l'on souhaite produire en sortie du générateur. Il vous suffit ensuite de renommer l'extension du fichier TXT par XLS afin d'être pris en charge par le logiciel du générateur.



      Choix de la langue du logiciel :

      Vous pouvez basculer de la langue française à la langue anglaise en cliquant sur l'un des drapeaux ci-dessous :




     Mise à jour de Mars 2011 : désormais la langue Allemande est prise en charge. Merci à Jens pour avoir effectué la traduction.
